Dostalo se mi na stůl nefunkční rádio z Toyota Corolla Verso, model W58810. Kolega říká, že po zapnutí někdy hraje a většinou se ozve lupnutí v reproduktorech a pak už je ticho. I když nerad opravuju takovýhle věci, rozhodl jsem se rádio alespoň prohlédnout. Jedná se o 2din rádio se speciálními konektory. Nakonec jsem zjistil, že jsou „studeňáky“ na tranzistorech. Stačilo je přepájet a rádio funguje v pohodě. Upozorňuji ale, že se může jednat o ojedinělou závadu, případně může být závada úplně jiná. Takže vše bez záruky!
Na horní straně rádia je tlačítko výstražných světel a kontrolky, ty lze jednoduše vyklapnout. Celý přední rámeček rádia drží za plastové příchytky na okrajích rádia. Je to asi 12 příchytek po celém obvodu. Ty je potřeba opatrně nadzvednout a přední panel odcvaknout. Horní kryt rádia je přišroubovaný dvěma šroubky. Po demontáži krytu je na řadě chladič v zadní části rádia, a šroubky chladiče v levé části rádia (při pohledu zezadu). V pravé části na boku je kovový kryt, pod kterým je páskový vodič. Kryt je nutné oddělat a pásek opatrně vysunout z konektoru. Dalším páskem je připojena deska displeje. Nakonec se odšroubují šroubky, které drží postranice a samotnou desku. Desku je nutné opatrně vytáhnout.
V mém případě jsou na tranzistorech Q703, Q723, Q701 a Q707 „studeňáky“. Přílišným zahříváním se porušila struktura cínu a ten vlivem vibrací popraskal. Cín je nutné odsávačkou odstranit a tranzistory přepájet. Doporučuji tranzistory proměřit, jestli jsou OK. Kolem tranzistorů a zdroje A5657N je vidět zažloutlá deska od přílišného zahřívání. Při montáži zpět doporučuji na tranzistory nanést teplovodivou pastu. Zlepší se tím přenos tepla do plechového krytu. Zpětná montáž je snadná - rozborka pozpátku. Pozor při nasouvání páskových vodičů zpět do konektorů, aby nedošlo k jejich poškození. Rádio je nyní možné osadit zpět do auta a vyzkoušet.
Další část komunikace se zmiňuje: “The higher spec models had a JBL head unit and amp. Had one in my 2005 Prius and beyond. Not a head unit issue if amp has a lose wire.” Tato poznámka ukazuje, že některé vyšší specifikace měly samostatné zesilovače a vnitřní výbava může ovlivnit diagnostiku závady. Pokud rádio po opravě funguje, je vhodné zkontrolovat napájení, konektory a stav chladiče pro stabilní provoz.
V nápovědách pro uživatele se objevují i další souvislosti: ohledně výměny rádia s rozšířenými funkcemi (DAB+, Bluetooth, Apple CarPlay/Android Auto) a řešení starších oem systémů, které mohou vyžadovat adaptéry a nové kabeláže. Tyto poznámky rozšiřují kontext vyšší spolehlivosti a kompatibility při modifikacích, nebo nahrazení rádia modernějším modulem.
Možnosti oprav a rehabilitace bez demontáže celého vozu
Podrobné postupy demontáže rádia popisují, že horní kryt rádia je přišroubovaný a přední panel se vyklápí z plastových západek. Po demontáži krytu se zkontrolují chladiče a šroubky chladiče, poté se vyndá páskový vodič a deska displeje. Doporučuje se zkontrolovat a případně přepájet tranzistory, zejména na místech Q703, Q723, Q701 a Q707, a použít teplovodivou pastu pro lepší odvod tepla. Upozornění: závady mohou být lokální a nemusí se opakovat u všech jednotek.
V dalších uživatelských dotazech se řeší problém s kódem rádia po odpojení baterie. Je dobré potvrdit, zda jde o OEM rádio a zda existují dokumentace, která kódem rádiu přiřazuje unikátní kód pro odemknutí. Pokud vlastníte rádio z jiného vozidla, vyžádejte si dokumentaci a historické údaje o samotném rádiu.
Rozšířené možnosti infotainmentu a diagnostiky
Moderní rádio může nabídnout širokou škálu funkcí a doplňků: DAB+, Bluetooth handsfree, dálkové ovládání přes volant, parkovací kamera, DVR záznamník, OBD II integraci a torque aplikace pro monitorování motoru. Některé modely umožňují připojení TPMS (monitorování tlaku v pneumatikách) a rozhraní pro ADAS. Tyto funkce zvyšují komfort a bezpečnost jízdy i u starších vozidel.
Pro zobrazení údajů z řídicí jednotky (OBD II) na displeji rádia lze využít Torque Pro a bezdrátové spojení přes Bluetooth. Takové propojení umožňuje zobrazení otáček motoru, teploty chladicí kapaliny, spotřeby paliva, tlaku turba a dalších diagnostických kódů.
Infotainment s navigací často podporuje i online přístup a hotspot. Některé verze nabízejí 4G/LTE a SIM kartu pro online mapy a aktualizace dopravních informací. K tomu je možné připojit externí kameru pro couvání a mít zobrazení v reálném čase na displeji rádia.
Tabulka srovnání klíčových komponent
| Komponenta | Popis | Poznámka |
|---|---|---|
| Tranzistory Q703, Q723, Q701, Q707 | Studeňáky na tranzistorech; riziko popraskání cínu | Přepájení, možná výměna |
| Zdroj A5657N | Zdroj napájení; vyzařování tepla | Přidat teplovodivou pastu |
| Páskové vodiče | Konektory a jejich správné usazení | Opatrnost při nasazování |
| Chladič rámečku | Odvedení tepla | Prodloužení životnosti |
Postupná rekonstrukce a instalace do auta
Postup montáže zpět je popsaný jako rozborka pozpátku: demontáž horního krytu, odpojení páskových vodičů, vyjmutí desky displeje a následná montáž v opačném pořadí. Při nasazování páskových vodičů do konektorů je potřeba dávat pozor na jejich správné zapojení, aby se zabránilo poškození kontaktů. Po dokončení montáže se rádio opět osadí do auta a provede se test.
Návod: Jak vyměnit zadní tlumič na TOYOTA COROLLA E120
Současná realita a tipy pro majitele starších vozů

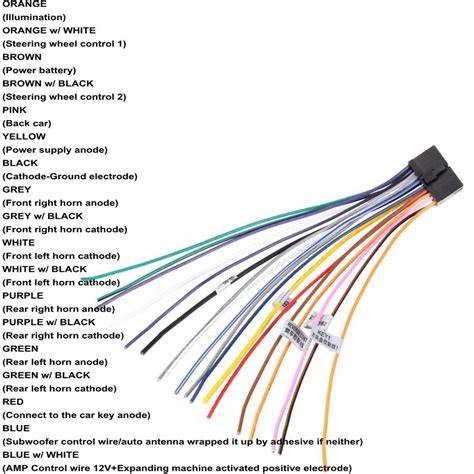

V dnešní době existují alternativy k originálním rádiím - moderní 2DIN jednotky s Androidem či iOS kompatibilitou, které nabízejí plnou konektivitu s telefonem, Bluetooth, DAB+, Wi‑Fi a GPS. Při výměně je důležité počítat s kompatibilitou kabeláže a adaptéry, protože Toyota často používá jiné standardy zapojení v různých letech výroby.
Na závěr je vhodné připomenout, že oprava rádia s ojedinělou závadou (např. lokální přepájení tranzistorů) může stačit pro provoz, ale není to záruka trvalé spolehlivosti. Pokud rádio po opravě stále hlásí poruchy nebo vykazuje nečekané chování, je lepší zvážit výměnu za novější modul s lepší podporou a aktualizacemi.
