Návod vychází z praktické zkušenosti autora, který na A3 r.v. 2001 (facelift) měnil původní rádio Audi Concert za Sony CDX-GT620U. Popisuje osazení audia včetně zapojení předních repro a zadního ozvučení přes zesilovač umístěný v kufru v bočnici se subwoofrem. Návod je rozdělen do jednotlivých kroků a doplňuje základní šikovnost a potřebný nářadí.
Co budete potřebovat
- Šroubovák, kleště, izolační páska, řezák - základní nářadí pro demontáž a izolaci.
- Dva kousky plechu (na zasunutí do výřezu pod rádiem) pro uchycení rámečku a stabilizaci rádia.
- Redukce ISO (pro černý a hnědý konektor) dle typu rádiového zařízení.
- Přesné označení a kontrola konektorů: černý, hnědý a červený.
Postup demontáže starého rádia a instalace nového
- Vezmeme dva kousky plechu a zasuneme je do výřezu dole v rádiu. Jsou to malé stěrbiny na levé a pravé části rádia.
- Když se nám povede, vytáhneme rádio. Pro jistotu zkontrolujeme konektory, které v něm jsou. V mém případě se jedná o 3 konektory a to černý, hnědý a červený. Dle toho zakoupíme redukci v mém případě již nahoře zmíněná, případně vyhledáme dle svého typu.
- Konektory a anténu odpojíme, vytáhneme rádio a konektory povystrčíme ven, aby nám nezapadly.
- Hnědý a červený konektor připojíme do redukce (nelze je prohodit, každý je jiný) a tím nám vznikne spojený hnědý ISO konektor. Tento společně s černým konektorem připojíme již dle manuálu rádia.
- Rádio by mělo mít svůj rámeček (plechový), který se vkládá do šachty pro rádio.
- ... (další kroky doplněny podle potřeby vývojáře návodu)
- Když máme zkontrolováno, můžeme rádio zasunout do šachty.
- Tempo a doplnění postupu - autor uvedl, že návod teď píše z hlavy a postupně jej doplní; v praxi tedy doporučuji ověřit všechny spoje a funkčnost před finálním zajištěním rádiového rámečku.
Doporučené poznámky k zapojení
- Neprohazovat černý, hnědý a červený konektor; každý má jinou funkci a jejich záměna by mohla způsobit problémy se zobrazením či napájením rádia.
- Ujistěte se, že redukce ISO odpovídá typu rádia (některé modely vyžadují specifické provedení). Pokud nemáte jistotu, vyhledejte kompatibilitu podle konkrétního modelu rádia.
- Kontrola konektorů a antény před finálním zasazením rádia do šachty pomůže předejít závadám po instalaci.
Možné vizuální pomůcky
Ukázka průběhu instalace (video)

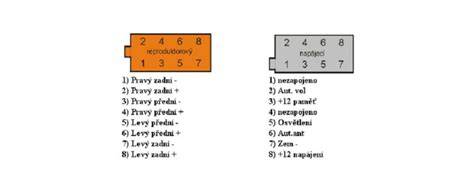

Standardní ISO konektor autorádia – VYSVĚTLENÍ
Tabulka pevných údajů k instalaci
| Krok | Popis |
|---|---|
| 1 | Vložení plechu do výřezu pod rádiem pro stabilní uchycení |
| 2 | Kontrola konektorů: černý, hnědý, červený |
| 3 | Výběr a instalace ISO redukce dle typu rádia |
| 4 | Odpojení antény a konektorů, vytažení rádia ven |
| 5 | Připojení hnědého a červeného konektoru do redukce; spojení s černým konektorem |
| 6 | Vložení rámečku do šachty a zasunutí rádia |
