Regulační ventil volnoběhu je klíčovým prvkem systému EFI (elektronické řízení vstřikování paliva) vozidel Ford Focus Mk1. Jeho úkolem je řídit množství vzduchu obcházejícího těleso škrticí klapky, čímž se dosahuje stabilních volnoběžných otáček a optimálního chodu motoru při různých teplotních stavech a zátěžích.
Princip činnosti a napájení
Regulační ventil rychlosti je poháněn spínačem zapalování. Dokud je spínač zapalování v poloze ON, regulační ventil volnoběhu je pod napětím a počítač motoru řídí uzemnění obvodu. Pokud se provozní parametry motoru odchylují od normálních hodnot, použije se ventil k nastavení volnoběžných otáček.
Volnoběžné otáčky se nastavují ovládáním množství vzduchu, které obchází těleso škrticí klapky. Po nastartování motoru se regulační ventil volnoběžných otáček po určitou dobu otevře a otáčky motoru se zvýší přibližně o 150-300 ot/min. Když je teplota chladicí kapaliny nízká, otevře se ventil, aby se dosáhlo správných rychlých volnoběžných otáček.
Počítačový motor řídí polohu plunžru volnoběžného regulačního ventilu změnou síly signálu na ventilu na základě různých teplot chladicí kapaliny. Regulační ventil volnoběžných otáček krokového motoru je jedním z nejpoužívanějších regulačních zařízení volnoběžných otáček na světě a používá se pro otevření obtokového vzduchového průchodu automobilového systému EFI, čímž se upravuje obtokové větrání tak, aby otáčky motoru dosáhly požadované cílové hodnoty.
Strukturální princip a konstrukce
Strukturální princip zahrnuje rotor složený z permanentního magnetu, stator složený z vzrušující cívky a podávacího šroubu a ventilu, který přeměňuje rotační pohyb na lineární pohyb. Regulační ventil používá krokový signál dodávaný řídícím systémem k provádění řízení přeměny, aby se rotor mohl otáčet dopředu nebo dozadu. Tím se teleskopicky posouvá šroub k nastavení průřezu obtokového průchodu vzduchu, čímž se stabilizují volnoběžné otáčky a dosáhne ideální volnoběžné rychlosti.
Dopad na provoz a výhody
- Stabilní volnoběžné otáčky napříč různými teplotními a provozními podmínkami.
- Rychlá reakce na změny teploty chladicí kapaliny díky řízení polohy plunžru.
- Možnost jemného doladění EFI systému pro optimalizovaný výkon motoru při volnoběhu.
- Schopnost upravovat obtokové větrání tak, aby otáčky dosáhly cílové hodnoty bez kolísání.
Použitelnost pro Ford Focus Mk1
Používání regulačního ventilu volnoběžného chodu je akcentované v systémech Ford Focus Mk1 z důvodu potřeby spolehlivého a citlivého řízení volnoběžných otáček, zejména při studeném startu a změnách teploty. Správná funkce ventilu zajišťuje plynulé nastavení otáček, čímž se zlepšuje celková ovladatelnost a spotřeba paliva při nízkých otáčkách.
Možné problémy a diagnostika
- Zasekávání nebo nedostatečné otevírání obtokového průduchu, což vede k nestabilním volnoběžným otáčkám.
- Chybné řízení polohy plunžru kvůli poruše krokového motoru nebo špatnému signálu ECU.
- Chladicí kapalina s vysokou teplotou může ovlivnit rychlou reakci ventilu při studeném startu.
Možné doplnění do článku: tabulka výkonových parametrů
| Parametr | Popis | Hodnota/poznámka |
|---|---|---|
| Počáteční zvýšení otáček po nastartování | Rozmezí | 150-300 ot/min |
| Teplota chladicí kapaliny | Dopad na otevírání ventilu | Nízká teplota - rychlé volnoběžné otáčky |
| Řízení polohy plunžru | Podle signálu ECU a teploty kapaliny | Lineární posuv ventilu |

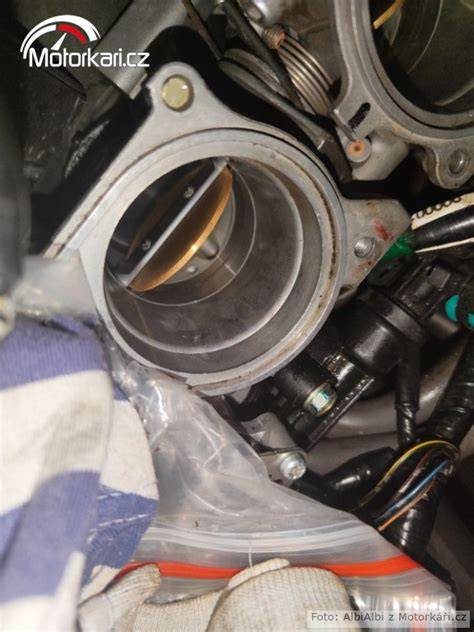

Pro doplnění vizuálně názorné materiály lze použít ilustraci obtokového vzduchového průchodu EFI systému a polohy volnoběžného ventilu vzhledem k škrticí klapce.
