Předem zdravím všechny nadšence! Budete potřebovat sadu hvězdicových klíčů, 1/4" ráčnu + ořech 10mm, tenký šroubovák, širší šroubovák a spoustu trpělivosti. Nejdříve spustíme okna cca 5 cm a odpojíme autobaterii.
Postup demontáže a prvotní přípravy
Vyloupneme krytku madla jemným potažením za spodní hranu a poté kolébáním do stran uvolníme všechny příchytky, odpojíme vypínač stahování okna, povolíme zapuštěné šrouby v dolní a horní části madla (torx), opatrně tenkým šroubovákem uvolníme krytku šroubu vnitřní kliky dveří a tento rovněž povolíme.
V dolní části dveří (pod tapicerií) povolíme 2x šrouby M6 pro přichycení vodících lišt okna a tapicerie. Prostým tahem směrem kolmo na sklo demontujeme vnitřní krytku zrcátka. Otevřeme schránku ve dveřích (ten kastlík) a nožík podsuneme pod ty v čudle po stranách - ochotně vyskočí. Schránku uvolníme, zavřeme(!!!) a vysuneme ji ven.
A nyní - kombinovaným tahem za madlo a otvor po schránce v dolní části výplně povolí jedna z příchytek této výplně. Podsuneme pod ni prsty a opatrně uvolníme ostatní příchytky. Textilní výplň se odklopí směrem vzhůru. Tuto zajistíme zdviženou izolovaným drátem o spuštěné okno. Tapicerie je nasunuta shora. Tudíž pomalu poklepáváním v dolní části posouváme plastový korpus vzhůru, až seskočí z plastových zámků a sesuneme jej z vodítek, která jej přichycují k vodícím lištám okna.
Dále záleží, jestli toto postačuje či ne, v případě, že je potřeba demontovat celou tapicerii, opatrně širším šroubovákem uvolníme kryt reproduktoru, povolíme šrouby motorku el. stahování oken, odpojíme konektory+ bowden kliky odcvaknutím její zadní části, demontujeme elektroinstalaci a.t.d. - dále je to už zřejmé z pohledu... prostě montáž obráceným postupem.
Pozor na distanční trubičky a vodící lišty
Pozor na malé distanční trubičky v dolní části tapicerie u šroubů M6 - fixace vodících lišt. Při montáži je potřeba proříznout konce drážek v příchytkách, do kterých zapadají vodítka vedoucí z vodících lišt, nasadit tapicirunk na tato vodítka a pak jej přizvednout a nasadit do zámků... Je to obdobné.
Vyloupneme krytku v misce kliky a v madle(taky miska), odšroubujeme, odpojíme vypínač a dále opatrně škubat za tu textilní část kolmo na dveře a ona spadne. Nahoře pak pozor na roletku!!! Dole je jeden šroub M6 s distanční trubičkou(pod tapicerii). Odpojíme kliku nebo ji vyloupneme a přestčíme přes tapicerii, povolíme 2x vruty zajišťující plastový korpus a poklepem jej vysouváme vzhůru až seskočí.
Důležité detaily při montáži a propojení
Zpětná montáž opět proříznutí konců drážek(při troše šikovnosti není nutné), nasazení na vodítka, přizvednutí a pak dále viz demont. Doporučení: všechny styčné plochy a těsnění lehce přetřít vazelínou. Mně se podařilo toto udělat bez problémů a nic jsem nezničil. Kdyby vám zbyly ty distančky, nemusíte to rozebírat. PS: po připojení baterie a při snaze otevřít nebo zavřít okna tyto popojedou vždy jen kousek. Je s tím třeba postupně dojet nahoru a vypínač potáhnout na první stupeň (né na dojezd). Ve dveřích cvakne relátko, nastaví se proudová ochrana a je to.
Další poznámky a variace podle modelu
Úvod > Návody > Výměna zámku dveří Renault Clio II 1.2i r.v. Tak dnes si tady ukážeme postup na výměnu zámků dveří na autě Renault Clio II 1.2i r.v.98. Pozor na novější modely, tam se může postup výměny trochu lišit. Začneme demotáží kliky okna, ta se sundává tahem směrem od dveří, je třeba vyvinout dostatečnou sílu. Demontujeme úchyt dveří. Pozor šroubek je schovaný pod krytkou, zde již nebyla, takže lze předpokládat, že už někdo tapecirung před náma sundával. Na demontáž šroubku použijeme torx č.20, šroub vyšroubujeme a úchyt dveří vytáhneme ven. Teď si připravíme torx č.30 a vyšroubujeme šroubek na klíče otvírání dveří, kliku opatrně vychylíme a šroubovákem vyloupneme mechanizmus dveří ven a pak uvolníme lanko dveří a klika otvírání dveří je venku. Je potřeba sundat i kryt reproduktoru a samotný reproduktor. Kryt reproduktoru vyloupneme šroubovákem a pomocí tahu od dveří sundáme. Reproduktor drží na čtyřech šroubcích, které vyšroubujeme torxem č.20. Reproduktor je ještě třeba odpojit od kabeláže. Tapecirung pak lze oddělit od dveří, nejde to úplně ideálně, ale pomůžeme si opatrně šroubovákem a po odlepení už opatrně sundáváme tapecirung dolů. Postupujeme viz. Obr. Nyní jde již vidět zevnitř dveří zámek. Můžeme si povšimnout, že při páčení zámků zlodějem se na zámku ulomil kus mechanizmu a tím pádem se nepodařilo dveře otevřít. Zámek uvolníme pootočením kroužku zevnitř dveří na zámku proti směru hodinových ručiček asi o 90 st. a zámek vytáhneme ze dveří ven. A nyní je zapotřebí vrátit tapecirung na své místo, dáme si ale pozor, aby se tapecirung správně usadil do kolejničky na dveřích. První zasuneme tapecirung pod kryt zrcátka a poté prostrčíme čudlík dveří a kabeláž reproduktoru. Přitáhneme na zpět čtyřmi šroubky a s citem, aby jsme je neprotočili. Nyní to bude trochu komplikovanější, musíme do kliky otvírání dveří usadit mechanizmus dveří a zapadnout lanko. Budeme potřebovat torxy a velkou golu na povolení volantu, šroubováčky a další nářadí. Zvedneme kapotu, odpojíme ji a počkáme. Pootočením za současného tahu vzhůru shodíme hlavici řadící páky, další postup viz obrázky a text v češtině.
V závěru je shrnutí: vše namazat vazelínou, uvolněné distanční trubičky lze nechat, a pokud si nejste jistí, obraťte se na autorizovaný servis. Tento návod je informatívní a nezaručuje Váš úspěch.

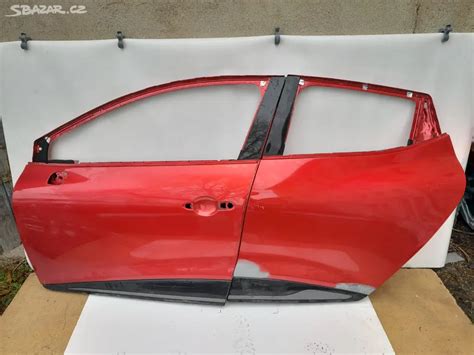

Renault Clio door panel removal
Tabulka klíčových kroků
| Krok | Popis | Nářadí |
|---|---|---|
| 1 | Spuštění oken 5 cm a odpojení baterie | sada hvězdicových klíčů, 1/4" ráčna |
| 2 | Odjištění madla a krytky šroubů | torx, tenký a širší šroubovák |
| 3 | Demontáž textilní výplně a krytky zrcátka | šroubováky |
| 4 | Demontáž reproduktoru a krytu reproduktoru | torx č.20 |
| 5 | Odtáhnutí tapicerie a nasazení na vodítka | šroubováky |
Prostředí po demontáži: po dokončení je vhodné zkontrolovat a promazat veškeré styčné plochy vazelínou a uložit distanční trubičky správným směrem pro případnou opětovnou montáž. Pokud si nejste jistí, doporučuje se svěřit vozidlo autorizovanému servisu.
