Diagnostika a řešení poruch komunikace řídicí jednotky motoru Renault 3.0 dCi a souvisejících systémů

Bydliště: Dřísy, okr. Po dokončení opravy motoru 3.0dci (P9X A701) se často setkáváme s problémem, že motor nejde nastartovat a řídicí jednotka motoru (ECU) nezůstává komunikovat. V článku využíváme čerpání informací z uvedeného zpravodajství a zkušeností s diagnostikou poruch komunikace prostřednictvím obvyklých sběrnic a napájecího napětí.

Co se může stát, když ŘJ motoru nekomunikuje

Nekonzistentní komunikace mezi řídicími jednotkami motoru, vstřikovacími systémy a BCM/UCH často vede k nemožnosti startu a k absenci dodávky paliva do rampy. Pokud není komunikace s jednotkou vstřikování, zkontrolujte žlutý vodič po zasunutí karty do čtečky - měření napětí a prověření zda 12V na žlutém drátu skutečně existuje. Pokud ano, měl by se slyšet relé, které se sepne po vložení karty; snímače a výkonové prvky motoru musí být pod proudem. V opačném případě bývá problém v zablokovaném napájení vstřikovacího systému, nízkém napájení BSI/UCH či špatném uzemnění.

Dalším častým problémem bývá vadný kontakt v elektrické kabeláži a pojistky. Dříve jsem narazil na uhnilý kontakt na jednotce; v tomto případě však zřejmě nejde o tento problém. Zkontrolujte pojistky - zjevně oblast startování může být bez proudu, což motoru brání v nastartování. Vypočtením, který pin jednotky je napájecí, se často podaří identifikovat, zda napájení chybí pouze na některém okruhu.

Jak poznat vadnou řídicí jednotku motoru

Pokud se ŘJ motoru porouchá, často se objevují následující podpisy: nekomunikuje s diagnostickým nástrojem, vysoká nebo nízká úroveň napětí na hlavních alignements CAN sběrnicích CAN L/CAN H, ztráta komunikace s ECU (U0100) a obecné problémy s napájením řídicí logiky. Menší známky mohou zahrnovat nestabilní chod motoru, špatnou reakci na signály z čidel, nebo chyby související s palivovým systémem (P0087, P0190 apod.).

Problémy mohou být způsobeny nejen samotnou ŘJ, ale i poruchami napájení; čím méně napájení, tím méně komponent zapojených do řízení motoru je aktivních. Proto je důležité prověřit napájecí vlákna a průchod napětí, zejména na žlutém drátu a na CAN sběrnicích. V praxi bývá často řešením výměna nebo oprava spojů a kablíků než samotné ŘJ motoru.

Jak postupovat při diagnostice podle zapojených částí

1. Proveďte kontrolu pojistek a kabelů mezi zámkem řízení, UCH BCM a řídicí jednotkou motoru. Zkontrolujte uzemnění a případné korozi kontaktů.
2. Změřte napětí na žlutém drátu po vložení karty do čtečky; zda je 12 V a zda relé se zapíná, pokud kartu vložíte do čtečky.

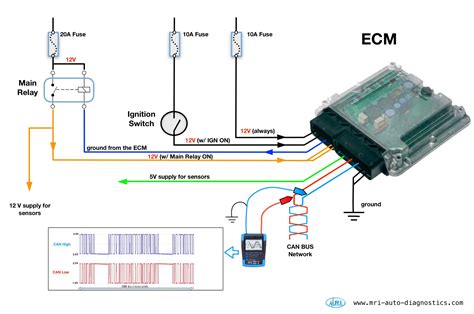

3. Ověřte CAN L a CAN H signály oscilloskopem - hledejte нормální logické stavy a jasný přenos dat mezi ŘJ a ostatními systémy. Pokud nejsou signály, zkontrolujte kabeláž a konektory v CAN sběrnici.
4. Prověřte napájení řídících jednotek vstřikování (ECU) a BCM/UCH. Bez napětí mohou být i relé a výkonové prvky motoru pod nepřiměřeným vlivem.
5. Prozkoumejte stav elektrické rozvodné sítě motoru - hledání poškozených vodičů, koroze a zkratů. Zvláštní pozornost věnujte kontaktům u konektorů vstřikovačů a pumpy paliva.
6. Pokud je možné, zvažte výměnu řídicí jednotky a test s původní kartou - zjistíte, zda stará karta komunikuje s novou ŘJ. V některých případech bývá problém v softwaru či v biologických faktorech (vniknutí vody způsobuje zkrat a selhání).

OBD-II a chybové kódy - co nám mohou říct

OBD-II diagnostika je klíčová pro odhalení závad motoru, převodovky a emisních systémů. Obvyklé typy kódů zahrnují P-kódy (motor a emisní systém), U-kódy (komunikace a BUS), B-kódy (karoserie a komfortní systémy) a C-kódy (podvozek a brzdy). Mezi nejčastější závady patří:

• P0171 / P0174 - motorová směs příliš chudá (zápachem vzduchu nebo nedostatkem paliva).
• P0300 - nekonzistentní zážeh (random misfire).
• P0231 - nízké napětí palivového čerpadla (problém s napájením).
• U0100 - ztráta komunikace s ECU (BUS problém).
• P0401 - nedostatečný průtok EGR (emisní systém).

Rada k diagnostice: vždy začněte čtením kódů, freeze frame a live data. Zjednodušte problém od nejjednodušších příčin (konektory, senzory, pojistky) a teprve poté prohlubujte diagnostiku na skutečné závady ŘJ a vstřikování. Přenosné čtečky (Foxigy, TopDon) umožňují čtení, mazání a live data i přes Bluetooth.

Specifické poznatky z popsané opravy a časté opravy souvisejících systémů

V některých případech bývá nutná výměna ŘJ motoru spolu s ECU z důvodu zatížení emisních systémů a špatného napájení. DCM 3.5 (Diesel Control Module) se často vyskytuje u motorů Ford, PSA, Volvo, Mazda a Mini a kontroluje vysokotlaký vstřikování, EGR a tlaky. Při častých interních chybách procesoru a napájecích větví bývá nutné komplexní opravy a obnova napájení, případně výměna samotné ŘJ.

Další krok zahrnuje provedení testů pomocí VCDS či jiných OEM diagnostických nástrojů. Je důležité zkontrolovat, zda se ŘJ motoru dokáže spojit s diagnostickým nástrojem, a pokud ne, prozkoumat kabeláž a komunikační rozhraní CAN-BUS, včetně uzemnění a konektorů. V případě, že dotyčná jednotka ztratí komunikaci pouze s určitými subsystémy, je možné, že chyba spočívá ve specifickém modulu (např. zámek volantu, BCM/UCH) a nikoliv v samotné ŘJ motoru.

Praktické poznámky pro opravy a testy

• Pečlivé testování napájení na všech pínech ECU a BCM s ohledem na vozidlo Renault a související motorové systémy.
• Ověření kontaktů a kabeláže v oblasti zámku řízení a jeho napájecích linek; kontakt bývá často zkorodovaný či uhnilý.
• Kontrola systémů ABS, BCM a zámku volantu - jejich problémy mohou mít vliv na startování a komunikaci s motorovou řídicí jednotkou.
• V případě potřeby lze použít dočasné řešení - testovací napájení a simulace signálů pro identifikaci závady bez ohrožení ostatních subsystémů.

Infografika a vizualizace

Video ukázka: diagnostika OBD-II a identifikace závad v moderních dieselových motorech

Tabulka: nejčastější OBD-II kódy a jejich interpretace

Shrnutí a doporučení pro diagnostiku a opravu

Diagnostika komunikace a napájení ŘJ motoru vyžaduje systematický postup - od jednoduchých kontrol po pokročilé testy CAN sběrnice a live dat. Správné určení místa selhání mezi ŘJ motoru, BCM/UCH, vstřikováním a napájením je klíčové pro rychlou opravu a minimalizaci nákladů. Včasná diagnostika a optimalizace elektroinstalace umožní, že modulární systémy motoru budou komunikovat správně a motor se opět rozběhne.
