Renault Espace III je specifické vozidlo z období, kdy OBD diagnostika ještě nebyla plně standardizovaná, a proto je obtížné použít běžné levné diagnostické nástroje. Často se uvádí, že pro plnou diagnostiku a programování je nezbytný autorizovaný kufřík Renault CAN-Clip. Přesto existují cesty, jak načíst živé hodnoty a provést základní čtení chyb, případně řešit rozšířenou diagnostiku pro Renault a Dacia i s relativně levnými kopiemi. Zde shrnujeme hlavní poznatky a praktické postupy z dostupného materiálu.
Proč běžné OBD adaptéry nemusí fungovat na Espace III
Je uvedeno, že Espace III je z doby, kdy diagnostika vznikala rozdílně u jednotlivých výrobců, a různé modelové/signální variace vedly k neschopnosti běžných OBD modulů (např. ELM327) a softwaru (Torque, OBD Auto Doctor) číst data či komunikovat. Běžně dostupné OBD moduly jsou díly vytvořené pro standardizovaný protokol, což pro Espace III neplatí. Tyto potíže platí i pro zpracování dat z auta.
Co tedy funguje pro občasný přístup k datům a co pro plnou diagnostiku?
Pokud stačí jen občas načíst data, doporučuje se najít servisáka, který to udělá. Pro vážnější zásahy a pro diagnostiku Renaultů i pro jiná auta je vhodné pořídit si kompletní diagnostiku Renault CAN-Clip nebo alespoň její levnou čínskou kopii (cca 4 tis. Kč).
Jaké nástroje a kabely se uvádí jako použitelná varianta
Do popředí vychází možnost použití upraveného ELM327 adaptérů s volbou HS/LS CAN a USB verze pro Renault/Dacia. Konečná spolehlivost však závisí na kvalitě čipů a správném zapojení. U popsaného řešení je uvedeno níže:
- ELM327 adaptér s mikroprocesorem PIC18F25K80 pro plnou sadu příkazů (verze v1.4).
- Pro přenos dat do počítače použit převodník FT232 (USB).
- Možnost změny latency time ve virtuálním COM portu pro stabilnější komunikaci s autem.
V textu se rovněž uvádí, že levné čínské padělky CH340 či PL2303 často selhávají a nedokáží spolehlivě komunikovat s Renault/YD CAN s ohledem na požadavky Espace III. Správně navržený kabel s kvalitními čipy tak může výrazně zlepšit kompatibilitu a stabilitu spojení.
Praktické postupy a doporučení pro uživatele
- Pro občasnou diagnostiku je vhodné nejprve vyhledat servis, který zajistí rychlý a spolehlivý výpis a reset chyb bez nutnosti nákupu drahé techniky.
- Pokud chcete pokračovat s vlastní diagnostikou pro Renault a Dacia, zvažte CAN-Clip nebo jeho levnější čínskou kopii, která nabízí čtení chyb, mazání a živé hodnoty, včetně obousměrné komunikace s řídicími moduly.
- V případě DIY řešení s ELM327/čínskými alternativami je klíčová kvalita komponent a správná konfigurace. Zcela zásadní je použití kvalitního FT232 USB převodníku a správně navrženého zapojení pro HS-CAN a LS-CAN.
- Pro Renault CAN-Clip je důležité mít kompatibilní software a správné ovladače pro Win 10/11 (nebo odpovídající verze dle použitého systému).
Podrobnosti o některých technických aspektech
Pro komunikaci s autem se používá mikroprocesor PIC18F25K80, který zvládá kompletní sadu příkazů ELM327 v1.4. Pro přenos dat do PC se používá FT232 USB převodník. Autor článku zdůrazňuje, že klíčem k úspěchu je možnost nastavit latency time v virtuálním COM portu, což řeší často se vyskytující problémy s komunikací.
Popis zahrnuje širokou škálu protokolů, které by měly být podporovány (ISO15765-4 CAN, ISO14230-4 KWP, J1850 VPW/PWM, J1939 CAN atd.), a to se týká i různých rychlostí a identifikátorů. Tato šíře podpory je důležitá pro kompatibilitu s různými komponentami Renault CAN-Clip.
Často kladené otázky z fóra
- Je možné použít levnou diagnostiku na Espace III? Odpověď: Je možné, ale ne vždy spolehlivě; pro plnou diagnostiku je vhodné CAN-Clip.
- Co s tím, když EL M327 a pyClip nejde na Espace 3? Odpověď: Espace III je specifické; pro širší a spolehlivou diagnostiku zvažte CAN-Clip nebo jeho kvalitní kopii; kvalita kabelu a správná konfigurace sehrávají klíčovou roli.
- Co znamená varianta s HS/LS CAN pro Renault/dacia a proč je důležitá? Odpověď: Protože Renault a Dacia používají oba typy sběrnice a pro plnou komunikaci je nutné přepínat mezi HS-CAN a LS-CAN.

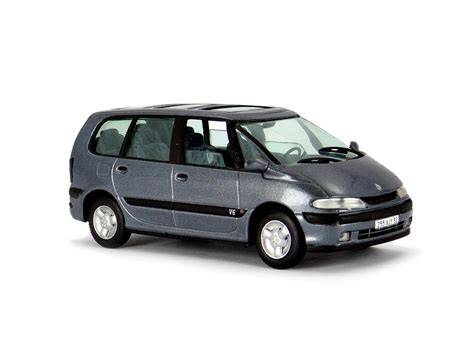

Infografika: Přehled komunikace Renault Espace III

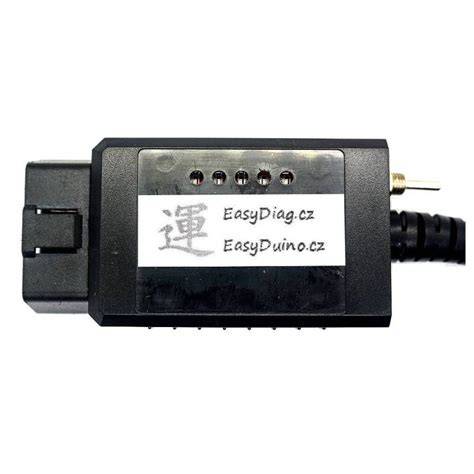

Mapa připojení a zapojení kabelu
Schéma zapojení vybrané konfigurace ELM327 pro Renault
V závěru lze shrnout, že Espace III zůstává “unikátním” vozem z hlediska OBD diagnostiky a plná kompatibilita s levnými nástroji bývá komplikovaná. Správná volba nástroje - ať už originální CAN-Clip, nebo kvalitní kopie - v kombinaci s vhodným hardwarem (kabel, převodník, reset/živé hodnoty) značně zvyšuje šanci na úspěšnou diagnostiku a práci s live data.
Tabulka: Srovnání nástrojů pro Renault Espace III
| Nástroj | Podpora protokolů | Podmínka kompatibility | Výhody |
|---|---|---|---|
| CAN-Clip (originál) | CAN-HS/LS, plná diagnostika | Vysoká kompatibilita s Renault/Dacia | Nejspolehlivější volba |
| Levné kopie CAN-Clip | Limitovaná podpora, občasná stabilita | Pro větší zásahy výhodná | Nižší cena, větší šance na získání |
| ELM327 s kvalitními komponenty | ISO15765 CAN, ISO9141-2, J1850 apod. s variantou HS/LS | Závisí na čipech a zapojení | Levnější řešení pro základní data |
Video návod na nastavení a použití čínských kopii CAN-Clip a ELM327 pro Renault s ukázkou podpory HS/LS CAN a živých hodnot:
