Schéma klimatizačního systému Renault Master a Megane II: servis, oprava, schéma tlakové soustavy a provoz kompresoru

Klimatizační systém vozidel Renault zahrnuje klíčové prvky jako odvlhčovač, kompresor, kondenzátor, výparník a expanzní ventil. Důležité je pochopit, jak jednotlivé součásti spolupracují, aby bylo možné diagnostikovat závady a provést opravu či výměnu.

Základní sada hlavních prvků klimatizace a jejich funkce

• Kompresor klimatizace: čerpadlo, které stlačuje chladivo v systému a vytváří tlak; poháněn motorem vozidla klínovým řemenem a řízen proměnlivým zdvihem pístků, proto se výkon klimy může ovlivnit i při změně zatížení motoru.
• Kondenzátor: odklání teplo vyfukované z systému, teplý plyn se zde mění na kapalinu za vyšší teploty.
• Výparník: ochlazuje vzduch proudící do kabiny; na výparníku probíhá ochlazení kapaliny a její odpaření, což umožňuje chlazení vzduchu vycházejícího z ventilace.
• Expanzní ventil: reguluje tok chladiva do výparníku na základě teploty a průtoku; u vadného ventilu může dojít k nadměrnému průtoku či zablokování, což vede k poruchám chlazení a tlakovým problémům.
• Odvlhčovač (filtr klimatizace): filtruje a odvzdušňuje kapalinu a vzduch v okruhu.

Podmínky a ukazatele pro zapnutí kompresoru a řízení tlaku

Na tlakové straně systému se vyskytují vysoké tlaky (HP) a nízké tlaky (LP). Primární funkcí kompresoru je vytvářet tlak a oběhovat chladivo; čidla tlaku a teploty spolupracují na spínání spojky kompresoru a řízení provozu klimatizace. Zpravidla při vyšším tlaku nad某 hodnotu systém vypne kompresor, aby se zabránilo poškození.

Hlavní poruchy a jejich časté příčiny

1. Zadření kompresoru: nejčastější porucha, která vede k tomu, že kompresor nejde spustit, nebo se kýve řemen při pokusu o sepnutí; příčina často spočívá v nedostatečném mazání v důsledku úniku chladiva.
2. Únik chladiva: místo úniku bývají tradičně spoje trubek a hadic, výparník, kondenzátor či těsnění hřídele kompresoru; nedostatek chladiva zhoršuje mazání a může vést k poškození kompresoru.
3. Nedostatek chladiva, vysoká hladina oleje, zavzdušnění okruhu, snížená průchodnost kondenzátoru či závady na ventilátorech mohou také snižovat výkon a spínání kompresoru.
4. Čidla a řídicí jednotky: v moderních vozech bývá řízení teploty a tlaku prováděno senzory; jejich porucha může omezit fungování kompresoru i bez viditelného úniku.

Repase a výměna kompresoru

Repasovaný kompresor má srovnatelnou kvalitu a životnost s novým dílem a bývá cenově výhodnější. Proces repase zahrnuje demontáž, mytí, pískování, kontrolu těsnění, rozebrání na komponenty a výměnu opotřebovaných dílů (ložiska, lamely spojek, těsnění, ventily, řemenice). Následně je díl znovu složen a testován na zkušebním zařízení pro jistotu těsnosti a tvorby tlaku.

V některých případech je nutné doplnit nebo doplnění média a těsností, včetně testů na netěsnosti v několika bodech okruhu. Cena repase bývá zásadně nižší než cena nového kompresoru a často je vhodná volba pro starší vozy.

Expanzní ventil a jeho význam pro fungování klimatizace

Expanzní ventil reguluje množství chladiva vstupujícího do výparníku a zajišťuje správný provoz celého systému. Pokud je ventil zaseknutý či ucpaný, klimatizace nebude správně fungovat: může dojít k nadměrnému průtoku, tlaky se mohou změnit a dojde k namrzání výparníku či nedostatečnému chlazení. Příznaky poruchy zahrnují špatný výkon, rovněž nekonzistentní proudění vzduchu a námrazu na výparníku. Diagnostiku je vhodné provést podle specifických pokynů pro dané vozidlo.

Diagnostika a kroky pro opravu klimatizace Renault Megane II

U Megane II bývá důležité zjistit, zda je problém skutečně v kompresoru nebo v jiných součástech oběhu. Hlavní kroky diagnostiky zahrnují měření tlaků v HP a LP okruzích, kontrolu těsnosti, zajištění správného protáčení kompresoru a ověření funkčnosti expanzního ventilu. Dále je třeba ověřit, zda čidla tlaku a teploty řídí správně sepnutí spojky kompresoru a zda ventilační soustava správně reaguje na požadavky uživatele.

V některých případech mechanici zvažují nahrazení snímače teploty výparníku nebo tlakového snímače; řešení závisí na konkrétním modelu a systému řízení. Pokud jde o volnoběžné zapínání a vypínání klimy, u některých vozů bývá problém s tím, že kompresor nemusí vypínat při volnoběhu; řešením bývá zkontrolovat senzor výparníku a jeho vliv na řídicí jednotku.

Praktické poznámky k údržbě a servisu

Když chladivo v okruhu rychle ubývá, je potřeba zkontrolovat těsnost okruhu a identifikovat unikající místo - často bývá v chladiči, výparníku, spojích trubek či těsnění. Před výměnou kompresoru je nutné ověřit skutečnou příčinu problému. Poměrně časté je doplňování média (chladiče) v kombinaci s kontrolou těsnosti a případnou výměnou těsnících prvků, a to včetně kontrolního tlaku na zkušebním zařízení.

Je vhodné vyhledat specializovaný servis, který pracuje s klimatizacemi a má zkušenosti s diagnostikou úniků a následnou správnou doplní náplně dle konkrétního motoru a typu vozu. U některých motorů se uvádí, že náplň klimatizace bývá kolem 750 g pro vybrané motorizace, avšak přesná hodnota se liší podle modelu a motoru. Při doplňování bývá užitečné znát přesnou náplň a postupy pro konkrétní model Renault Megane II a Megane Scenic, aby nedošlo k podplnění či přelití.

K vyloučení problémů s chodem klimy lze doporučit i kontrolu elektrických spojů a pojistek, jelikož selhání spojky, relé či pojistek může vést k nefungování systému i bez zjevného mechanického poškození.

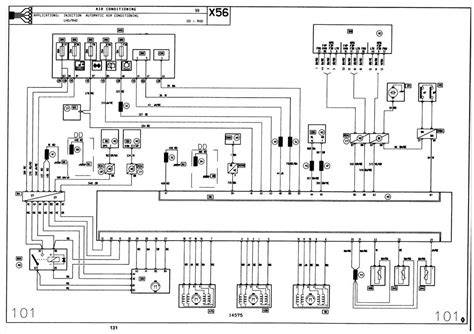

Pro získání jasné představy o zapojení klimatizace Megane II a k ověření spoje relé klimatizace doporučujeme vyhledat konkrétní schéma napájení a zapojení pojistek pro daný rok výroby a výbavy.

Návodné video může pomoci vizualizovat rozmístění relé, pojistek a spojek spínání kompresoru v konkrétním provedení Megane II.

Tabelární přehled klíčových hodnot a kroků
