Model Renault Trafic zahrnuje řadu nákladních dodávek a nákladních a osobních minivanů. První vůz byl vyroben již v roce 1981 a stále se vyrábí. Také známý jako Nissan Primastar, Opel Vivaro.

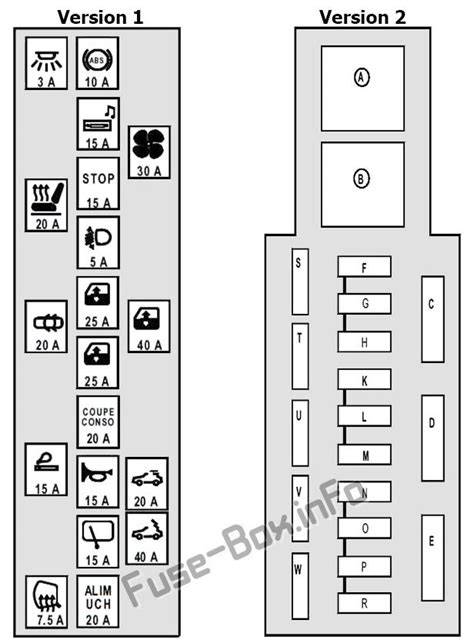

Renault Trafic II, vyráběný v letech 2001 až 2014, je oblíbený užitkový automobil, který se vyznačuje prostorností a variabilitou interiéru. Tento model je často využíván jako dodávka pro přepravu zboží nebo jako minibus pro přepravu osob. Trafic II nabízí různé možnosti motorů, včetně dieselových a benzínových variant, které poskytují spolehlivý výkon a efektivní spotřebu paliva. Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Trafic II, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod palubní deskou a v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je klíčové pro identifikaci a výměnu pojistek. Vždy používejte náhradní pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrických systémů.
- 115A Audio systém, světelné relé, alarm, displej, ECU navigace, tachograf
- 210A Vnitřní osvětlení
- 315A Relé mlhových světel
- 4Signál 15A, Spínače: vnější osvětlení, směrová světla, mlhová světla
- 5Signál 25A, Spínače: vnější osvětlení, směrová světla, mlhová světla
- 630A Stěrače a ostřikovače čelního skla
- 710A ECU manuální převodovky, ECU vstřikovacího systému, relé startéru a palivové čerpadlo
- 825A Vnitřní topení
- 910A Centrální zamykání, Diagnostický konektor, Přístrojová deska, Snímač úhlu volantu
- 1030A Centrální zamykání
- 1115A Blinkr
- 1230A Relé vyhřívání zadního okna a vnějších zrcátek
- 13Signál 25A, Spínače: vnější osvětlení, směrová světla a mlhová světla
- 1425A Relé vodního čerpadla přídavného topení, Blok rozvodu přídavného vzduchu
- 1515A Zadní svícení - spínač, relé ohřevu paliva, couvací světlo, stěrač
- 1610A Centrální zamykání, Vyhřívané zadní okno, Osvětlení odkládací schránky, Přístrojová deska, Klimatizace, Seřízení sklonu světlometů
- 1710A Snímač rychlosti vozidla, Snímač úhlu řízení, ABS ECU, ESP ECU
- 1815A Ovládací panel topení, Stěrače a ostřikovače, Audio systém, relé bočních obrysů, tlumená světla, stěrač zadního okna, displej
- 1910A Spínač brzdových světel, Diagnostický konektor, ECU AirBag a parkovacího asistenta, Dešťový a světelný senzor, Spínač systému ESP
- 2015A Vnitřní topení, Relé přídavného topení, Vyhřívání sedadla řidiče a spolujezdce - spínače
- 2130A Elektricky ovládaná okna
- 2230A Stěrač zadního okna: motor a relé
- 2310A Dálková světla
- 2425A Ovládací panel klimatizace pro cestující, Systém přídavného topení - relé vodního čerpadla
- 255A Vybíjecí relé napájecího obvodu baterie „+“ s časovým zpožděním pro vnitřní osvětlení
- 2610A Vyhřívaná vnější zpětná zrcátka
- 2715A Zapalovač cigaret - I. řada sedadel, Doplňková výbava - I. řada sedadel
- 2825A Ventilátor topení a klimatizace, Systém klimatizace - ovládací panel
- 2910A Displej, Světla pro denní svícení - hlavní relé, AUD, ECU navigačního systému
- 3015A Přídavná zásuvka 12V - I. řada sedadel
- 3115A Přídavná zásuvka 12V - II. řada sedadel
To som sa sekol, to je poistková pri baterke. Sorry. Trest smrti!!! Nevíte prosím nekdo kde je pojistková skříň č.2. Konkrétně kde je pojistka pro rádio a středový display. U grandtouru je pod popříklíením, ale u liftbacku tam není. Měla by být také u popelníku, alespoň u mě je. Díky za odpověď. Jedná se o ten vyklapěcí popelník se zapalovačem pod panelem klimatizace? Já tu pojistku hledal hlavně proto, že se mi v zimě zasekává autoradio a pak ho musím odpojit od napájení, aby se vzpamatovalo. Tak jsem to chtěl řešit vytažením pojistky. Faktem ale je, že vytažení autorádia je mnohem jednodušší, než vytažení popelníku.
15A Zapalovač - I. řada sedadel, Dodatečné vybavení - I. 15A Dodatečná zásuvka 12 V - I. 15A Dodatečná zásuvka 12 V - II. Renault Trafic II, vyráběný v letech 2001 až 2014, je oblíbený užitkový automobil, který se vyznačuje prostorností a variabilitou interiéru. Tento model je často využíván jako dodávka pro přepravu zboží nebo jako minibus pro přepravu osob. Trafic II nabízí různé možnosti motorů, včetně dieselových a benzínových variant, které poskytují spolehlivý výkon a efektivní spotřebu paliva. Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Trafic II, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod palubní deskou a v motorovém prostoru.
Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je klíčové pro identifikaci a výměnu pojistek. Uvedená data pomáhají při údržbě elektrických systémů vozidla a při opravách jednotlivých okruhů.
renault trafic (2001) Fuse Box Location, Diagram and Relays
Praktické tipy pro lokalizaci a výměnu pojistek
Vždy používejte náhradní pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrických systémů. Umístění pojistkové skříňky bývá uvedeno v uživatelské příručce a často zahrnuje prostor pod palubní deskou a v motorovém prostoru. Pojistky bývají rozděleny do jednotlivých okruhů podle funkcí jako osvětlení, audio systém, stěrače a ostřikovače či klimatizace a topení. Poškozená pojistka se pozná podle toho, že daný okruh přestane fungovat nebo se v něm objeví zkrat, proto je výměna jednou z nejběžnějších oprav na elektrickém systému vozu.
Pod popolnikom v pofaceliftovej lagune su nejake poistky? To by měla být pravě ta u toho diagnostického konektoru. Můžeš mi prosím poradit kde je ten diagnostický konektor, resp. Laguna 2 GT. georger: To by měla být pravě ta u toho diagnostického konektoru. Můžeš mi prosím poradit kde je ten diagnostický konektor, resp. No v pofaceliftovej lagune netreba popolnik vyberat. Pod popolnikom ako je ten odkladací priestor tak to dno je take gumove. To sa da vybrat, na strane smerom k radiacej pake trci taky gumeny dzindzik za ktory sa to da vytiahnut. A pod tym mas ten diagnosticky konektor a hned vedla toho je jedna poistka. Aspoň teda u mna to tak je. Díky moc! georger: Díky moc! Potvrzuji. Taky mě přestalo hrát rádio v zimě. Pomohlo vyjmutí pojistky u servisního konektoru pod popelníkem.
- 15A Zapalovač - I. řada sedadel, Dodatečné vybavení - I.
- 15A Dodatečná zásuvka 12 V - I.
- 15A Dodatečná zásuvka 12 V - II.
15.05. Vzhledem k rozsahu schémat je výhodné sledovat konkrétní popis pojistek podle čísla okruhu a ampérové hodnoty, které uvedené ve schématu odpovídají výbavě vozu a verzím motorů.
