Hlavní brzdový válec v automobilech Citroën

Hlavní brzdový válec je klíčovou součástí brzdového systému, jejímž hlavním úkolem je generovat dostatečný tlak potřebný pro efektivní brzdění. Tento proces je realizován pomocí brzdové kapaliny, která přenáší tlakovou sílu od brzdového pedálu k pístkům v brzdových třmenech. Tím dochází k přiblížení brzdových destiček k brzdovým kotoučům nebo brzdových čelistí k brzdovým bubnům, což vyvolává požadované tření a zpomalení vozidla.

Když řidič sešlápne brzdový pedál, hlavní brzdový válec začne tlačit. Tímto tlakem je brzdová kapalina vytlačována z expanzní nádobky do brzdového potrubí. Následně tato natlakovaná kapalina působí na pístky brzdových třmenů, které aktivují brzdové mechanismy. Bez tohoto tření by brzdění nebylo možné.

Role brzdového posilovače

Nedílnou součástí moderních brzdových systémů je také brzdový posilovač. Jeho funkcí je zesílení síly působící na píst hlavního brzdového válce při sešlápnutí brzdového pedálu. K tomuto účelu využívá podtlak generovaný v sacím potrubí motoru. Je důležité poznamenat, že posilovač pracuje pouze při běžícím motoru, což zdůrazňuje jeho význam pro bezpečnost jízdy.

Dvouokruhové brzdové válce: Zvýšení bezpečnosti

Moderní automobily jsou obvykle vybaveny dvouokruhovými brzdovými válci. Toto řešení představuje výrazné zvýšení bezpečnosti oproti tradičním jednookruhovým systémům. V případě poruchy jednoho z okruhů (například netěsnosti nebo zadření) nedojde k úplné ztrátě brzdných schopností vozidla.

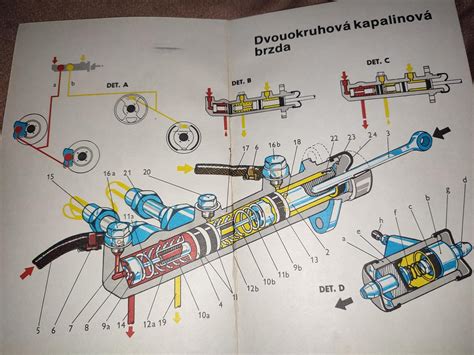

Dvouokruhový brzdový válec obsahuje vnitřní plovoucí píst, který rozděluje válec na dvě nezávislé pracovní komory. Podobně je rozdělena i expanzní nádobka na brzdovou kapalinu. Pokud v jednom z okruhů dojde k nadměrnému poklesu hladiny kapaliny, plovoucí píst se opře o doraz. V této pozici začne působit jako těsnění, které blokuje průtok kapaliny z prvního okruhu do druhého, čímž se zachová funkčnost alespoň jednoho brzdového okruhu.

Požadavky na brzdovou kapalinu

Správná funkce brzdového válce je neoddělitelně spojena s použitím kvalitní brzdové kapaliny. Tato kapalina musí splňovat specifické vlastnosti, mezi které patří:

• Nízká stlačitelnost, zajišťující efektivní přenos tlaku.
• Vysoký bod varu, který zabraňuje vzniku parových bublin při vysokých teplotách.
• Odolnost vůči oxidaci, která prodlužuje její životnost a udržuje její vlastnosti.

Informace o doporučeném typu brzdové kapaliny pro konkrétní vozidlo lze nalézt v jeho uživatelské příručce. V případě potřeby lze využít i doporučení výrobců brzdových kapalin.

Seřízení a demontáž hlavního brzdového válce

Seřízení hlavního válce

Pro správné seřízení hlavního brzdového válce je nutné postupovat podle následujících kroků:

1. Nalezení táhla čerpadla: Na tlačné tyči hlavního brzdového válce se nacházejí dva šrouby.
2. Nastavení zdvihu táhla: Zdvih táhla, který ovlivňuje výšku "sazení" (pravděpodobně se jedná o zdvih pístu), se nastavuje utažením nebo povolením těchto šroubů.

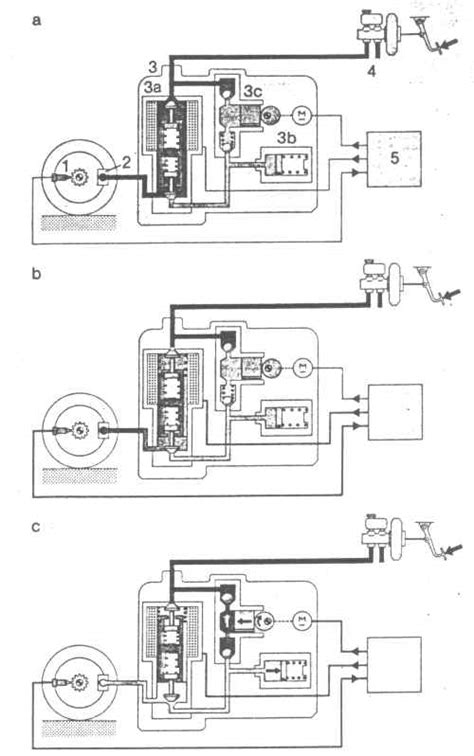

Princip funkce

Hlavní brzdový válec, známý také jako "brzdový hlavní válec" nebo "hlavní brzdový válec", je základní součástí brzdového systému. Využívá principu hydraulického tlaku k přenosu síly. Nádržka na brzdovou kapalinu je umístěna nad válcem, který je vybaven písty a vstupy/výstupy pro brzdovou kapalinu.

Při sešlápnutí brzdového pedálu je píst ve válci tlačen, čímž přes tlačnou tyč přenáší tlak brzdové kapaliny do brzdových válců jednotlivých kol. Po uvolnění brzdového pedálu se výstup oleje v hlavním brzdovém válci uzavře a vstup oleje se otevře. To umožňuje návrat brzdové kapaliny z brzdových válců zpět do hlavního brzdového válce a navrácení systému do původního stavu.

Demontáž hlavního brzdového válce

Pro demontáž hlavního brzdového válce je doporučen následující postup:

1. Vyčistěte vnější povrch hlavního válce.
2. Zatlačte sekundární píst dovnitř a odstraňte pojistný kroužek.
3. Vyjměte zásobník na kapalinu.
4. Znovu zatlačte sekundární píst dovnitř, odstraňte polohovací čep a poté vyjměte sekundární a primární píst.
5. Odstraňte pryžový pojistný kroužek z nádrže na kapalinu a těsnicí kroužek z krytu nádrže.
6. Vypusťte brzdovou kapalinu z nádržky.
7. Odpojte tvrdé brzdové potrubí připojené k hlavnímu brzdovému válci.
8. Vyjměte hlavní brzdový válec z podtlakového posilovače nebo brzdové membrány.
9. Zkontrolujte podtlakový posilovač, zda není znečištěn brzdovou kapalinou, a v případě potřeby jej vyměňte.

Řešení problémů s brzdovým systémem

Uživatelé se občas potýkají s problémy, jako je tvrdý brzdový pedál při startování, syčení od brzdového pedálu nebo zaseknuté kolo.

Tvrdý brzdový pedál před startem

Tvrdý brzdový pedál před nastartováním motoru je normální jev, jelikož posilovač brzd ještě nepracuje. Po nastartování by měl pedál znatelně změknout. Pokud se pedál po nastartování nevrátí do normálního stavu, může to signalizovat problém s posilovačem nebo netěsnost v podtlakovém vedení k posilovači.

Syčení od brzdového pedálu

Syčení vycházející od brzdového pedálu, zejména při jeho sešlápnutí nebo uvolnění, může indikovat netěsnost v oblasti napojení brzdového pedálu na pístek posilovače, nebo problém přímo v posilovači. Dočasným řešením může být aplikace maziva jako WD-40 na oblast pedálu a jeho napojení, což může pomoci regenerovat těsnění. V některých případech může jít o problém s prachovkou nebo těsněním.

Zaseknuté zadní kolo

Zaseknuté zadní kolo, zejména v mrazivých podmínkách, může být způsobeno přimrznutím lanovodu ruční brzdy v bowdenu. Další příčinou může být špatná průchodnost zadní brzdové hadice, která se uvnitř může "zalepit" drobnými částečkami a fungovat jako zpětný ventil. V ojedinělých případech může jít i o přimrznutí brzdových čelistí ke kotouči.

Instalace hlavního brzdového válce

Při instalaci nového hlavního brzdového válce je nutné dodržet několik důležitých zásad pro zajištění správné funkce a dlouhé životnosti:

1. Ujistěte se, že montážní plochy hlavního válce a místa pro připojení potrubí jsou čisté a bez poškození.
2. Zabraňte vniknutí prachu, nečistot a cizích částic do hlavního válce nebo nádržky na kapalinu.
3. Pokud je to nutné, vždy použijte nové O-kroužky nebo těsnění a zajistěte jejich správnou instalaci pro dokonalé utěsnění.
4. Před instalací aplikujte mazivo na O-kroužky a těsnění pro snazší montáž a lepší utěsnění.
5. S hlavním brzdovým válcem zacházejte opatrně, jedná se o precizně vyrobenou součástku. Nikdy jej nepouštějte na zem ani nedeformujte. Nepoužívejte poškozenou jednotku.
6. Šrouby, matice a spojovací prvky utahujte s použitím správných nástrojů a dodržujte momenty doporučené v návodu k obsluze vozidla.
7. Použijte novou brzdovou kapalinu specifikovanou výrobcem vozidla.
