V dnešním článku rozebereme, jak správně uchytit a zapojit rozběhový kondenzátor u jednofázových motorů, jaké lemující schéma zapojení je vhodné a na co je třeba dávat pozor při montáži a údržbě. Budeme vycházet z tématicky relevantních poznámek a obecných schémat zapojení rozběhových a běhových kondenzátorů.
Co je rozběhový kondenzátor a proč je důležitý
Rozběhový kondenzátor slouží k dočasnému vytvoření fázového posunu mezi vinutími motoru, což umožňuje jeho počáteční rozběh ze statického stavu. Po dosažení otáček bývá kondenzátor odpojen, aby nedošlo k nadměrnému zatížení vinutí. Rozdíl mezi rozběhovým a běhovým kondenzátorem je v jejich funkcnosti a trvání zapojení - rozběhový pracuje jen krátkou dobu, zatímco běhový zůstává v obvodu po celou dobu chodu motoru.
Schéma zapojení rozběhového kondenzátoru
Správné schéma zapojení rozběhového kondenzátoru je klíčové pro bezpečný a efektivní provoz motoru. V principi zapojení bývá rozběhový kondenzátor propojen s hlavním vinutím a pomocným vinutím prostřednictvím přepínače nebo tlačítka, které se aktivuje v poloze pro rozběh. Po rozjezdu motoru se kondenzátor odpojí a obvod zůstane s běhovým kondenzátorem, pokud je použit.
Praktické kroky uchycení kondenzátoru
- Najděte vhodné umístění kondenzátoru v blízkosti motoru, zabezpečte pevné upevnění a ochranu před vlhkostí a mechanickým poškozením.
- Ověřte, že rozběhový kondenzátor má správnou kapacitu pro daný výkon motoru a že označení shoduje s technickou dokumentací.
- Vytvořte pevné a čisté spoje, použijte vhodné svorkovnice a izolaci. Udržujte krátké a přímé propojky, aby se minimalizovaly ztráty.
- Zapojte rozběhový kondenzátor do obvodu pomocí kontaktů, které jsou určeny pro rozběh motoru. Dbejte na bezpečné provedení - vypněte napájení při práci.
- Po zapojení proveďte bezpečnostní testy: zkontrolujte izolační odolnost a správné odpojení kondenzátoru po rozběhu.
Jak rozpoznat položené schéma a funkci položených kontaktů
Při očíslování poloh odshora 0-1-2 bývá poloha 2 (rozběh) spojena s aktivací hlavního vinutí a zároveň zapíná rozběhový kondenzátor. Správné provedení vyžaduje, aby při poloze pro rozběh bylo zabezpečeno funkční propojení kondenzátoru a vinutí.
Rozdíl mezi rozběhovým a běhovým kondenzátorem
Rozběhový kondenzátor chrání motor při náběhu a poskytuje potřebný fázový posun pro rychlý rozběh. Po dosažení otáček bývá vyřazen z obvodu. Běhový kondenzátor zůstává v obvodu během celého provozu motoru a přispívá ke stabilnímu chodu a zlepšení účinnosti.
Praktické tipy a potenciální úskalí
- Ujistěte se, že kondenzátor je určen pro provozní napětí motoru a že je jeho kapacita vhodná pro konkrétní typ motoru.
- Kontrolujte, zda kontaktové spoje nejsou volné a nevytvářejí nadměrné teplo při chodu motoru.
- V případě potřeby doplňte schéma zapojení o tlačítko pro rozběh a vypněte, když motor dosáhne otáček.
- Vždy dodržujte bezpečnostní postupy a odpojte napájení před zahájením práce na elektrické instalaci.
Technické poznámky ke schématům a zápůjčkám

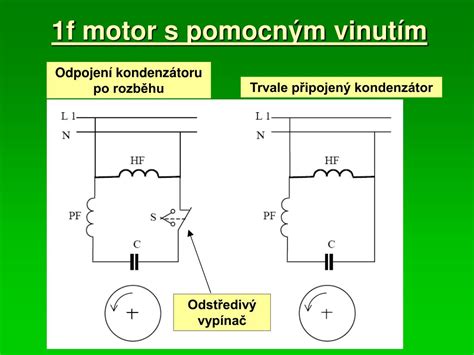

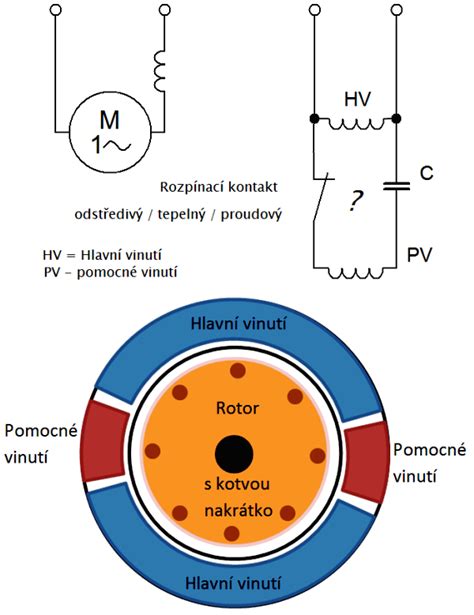

Schémata zapojení rozběhových kondenzátorů bývají různá podle výrobce motoru a konkrétního uspořádání vinutí. Je důležité ověřit kompatibilitu s typem motoru a následovat oficiální dokumentaci výrobce. Obrázky a ilustrace mohou ilustrovat konkrétní uspořádání kontaktů a polohu tlačítka pro rozběh.
Další ilustrace a zdroje
Tabulka s údajemi pro základní srovnání
| Typ kondenzátoru | Funkce | Provozní doba | Připojení |
|---|---|---|---|
| Rozběhový | Krátkodobý fázový posun pro rozběh | Krátkodobě | Hlavní vinutí + pomocné vinutí + vypínač |
| Běhový | Stálý fázový posun pro provoz | Celý provoz | Hlavní vinutí + běhové vinutí |
