Porucha snímače polohy klikové hřídele (CKP) může způsobit řadu nepříjemností a vážných problémů s vozidlem. Tento klíčový komponent, nezbytný pro správnou funkci motoru, může selhat z různých důvodů, od vnitřních závad až po vnější poškození.
Co je snímač polohy klikové hřídele a jak funguje?
Snímač polohy klikové hřídele, známý také jako snímač CKP (z anglického Crankshaft Position Sensor), je nezbytný pro řízení vstřikování paliva u všech typů motorů a pro časování zapalování u zážehových motorů. Jeho hlavní funkcí je přenášet do řídicí jednotky motoru (ECU) informace o otáčkách a úhlové poloze klikové hřídele.

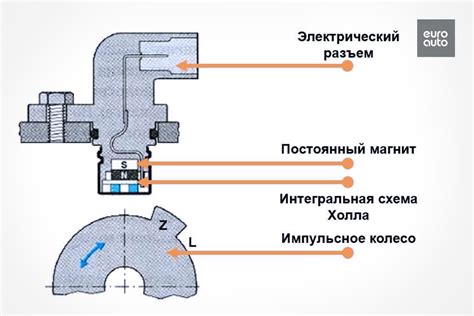

Snímač je obvykle montován v blízkosti setrvačníku a spolupracuje s tzv. impulzátorem neboli signálním kolem. Impulzátor je kovové kolo, které může mít různé typy zářezů. Nejčastěji se jedná o obdélníkové zářezy, kde jeden zářez je větší a slouží k označení přesné polohy klikové hřídele. Alternativně může mít kruhové zářezy s jedním dodatečným, který plní stejnou funkci.
Princip fungování snímače spočívá ve změnách magnetického pole. Jak se impulzátor otáčí spolu s klikovou hřídelí, jeho zářezy procházejí kolem snímače. Tyto změny v magnetickém poli vyvolávají v senzoru napěťové signály. Větší zářez na signálním kole způsobí výraznější napěťový signál, což ECU interpretuje jako referenční bod pro určení polohy hřídele.
Příčiny poruchy snímače polohy klikové hřídele
Selhání snímače CKP může být způsobeno několika faktory. Roman Wierzbowski, Category Manager společnosti Hella, uvádí několik nejčastějších příčin:
- Vnitřní závady snímače: Může dojít k vnitřnímu zkratu v senzoru.
- Poškození kabeláže: Poškození signálního vodiče nebo problémy se stíněním kabelu u indukčních snímačů.
- Mechanické poškození impulzního kola: Poškození samotného signálního kola, například ulomené zuby nebo obdélníkové zářezy.
- Znečištění snímače: Jádro snímače může být znečištěno kovovými otřepy nebo jinými nečistotami, které narušují jeho funkci.
- Nesprávná montáž nebo použití nekompatibilních dílů: Vyskytly se případy, kdy byl do vozidla namontován nový setrvačník s jiným signálním kroužkem, než který byl určen pro daný typ snímače. To může vést k nefunkčnosti snímače a nemožnosti nastartovat motor.
- Oslabené upevnění snímače: Pokud se upevnění snímače oslabí, může se jeho měřicí prvek dostat do kontaktu se signálním kolem, což způsobí mechanické poškození.
Poruchu může způsobit také impulzní kolo nebo montáž nesprávného setrvačníku.
Příznaky vadného snímače polohy klikové hřídele
Příznaky poruchy snímače CKP mohou být nejednoznačné a někdy mohou indikovat i jiné problémy s motorem. Nicméně, nejvíce jsou patrné při startování pohonné jednotky:
- Problémy se startováním: Motor se může obtížně startovat, nebo se vůbec nespustí.
- Zhasínání motoru: Motor může neočekávaně zhasnout během jízdy.
- Omezení otáček motoru: Řídicí jednotka může omezit maximální otáčky motoru.
- Chybové hlášení na palubní desce: Po připojení diagnostického přístroje se často objeví chybový kód PO335.
Je důležité si uvědomit, že chybový kód PO335 může signalizovat nejen problém se samotným snímačem, ale také s impulzním kolem, poškozením rozvodového řemene nebo problémy se signálním kabelem snímače.
Diagnostika a řešení
Pro správnou diagnostiku a řešení problému je nutné postupovat systematicky:
- Kontrola chybových kódů: Připojení diagnostického přístroje k vozidlu je prvním krokem k identifikaci problému.
- Vizuální kontrola: Zkontrolujte stav impulzního kola (kroužku). Nemělo by být znečištěné a neměly by na něm být patrné žádné mechanické poškození, jako jsou ulomené zuby nebo zářezy.
- Kontrola typu snímače: Pokud má snímač dvoukontaktní připojení, jedná se obvykle o indukční snímač.
- Testování snímače: Pokud příčina poruchy není zřejmá, lze snímač otestovat pomocí ohmmetru. U Hallových snímačů je potřeba zkontrolovat napájecí napětí a obdélníkový signál.
- Kontrola kabeláže: Důkladně zkontrolujte stav signálního kabelu a jeho konektorů.
- Kontrola souvisejících komponent: V případě pochybností zkontrolujte stav rozvodového řemene.
Po identifikaci a odstranění závady je nutná správná instalace nového snímače. Ten je potřeba nastavit do správné polohy pomocí montážního šroubu nebo aretace a následně utáhnout montážní šroub předepsaným utahovacím momentem.
