Stabilizátor napětí 12V do alternátoru: jak vybrat a jak na to?

Otestuju několik variant tyristorové regulace a rovněž několik druhů tyristorů a uvidím k čemu se dopracuju. A zrovna tak sestavím i ten spínanej s tou 555. Prostě mě to zajímá. Ten odpor pod katodou tyristoru tam mám pro kompenzaci poklesu prahového napětí a růstu citlivosti tyristoru s rostoucí teplotou, tedy proudem. Davat spinany regulator (viz zapojeni s tou 555) za civku alternatoru s permanentnim magnetem je hloupost, i kdyz je to za usmernovacem. Pres spinaci prvek(tranzistor, MOSTET) se pousti proud do baterie kondu(nebo klasicke baterky) a pak se proud razem prerusi - to je stejny jako kdyz kladivko zkratuje budici civku magneta(tece proud) a pak se rozepne - civky magneta kterymi tekl proud se snazi proud udrzet a vysledkem jsou napetove pulsy mnohem vetsi nez puvodni stridave napeti.

Je fakt kouzelny, jak lidi kteri nemaji anung o fyzikalnich jevech konstruuji elektronicka zarizeni. Nejjednodussi (a prakticky bezne pouzivany) je zkratova regulace jak pise Deadman, odpory v katodach tyristoru ani nemusi byt, ten alternator dava napeti umerne otackam ale take dava prakticky konstantni zkratovy proud nezavisly na otackach(kdo neveri at si to zmeri je to stejny na fichtlu i na rejzi, jen hodnoty se lisi).

V tomto pripade se nevyuzije maximalniho mozneho vykonu altu - je mozne odebirat jen ten proud na ktery je alt konstruovany, pri pokusu o jeho prekroceni spadne na altu napeti.Nikde se nevyskytuje napeti vetsi nez nejakych 15V, spicky se nedeji protoze tyristor vypina pri zaniku proudu civkou, ztrata na tyristoru je cca 2V x Ialt x 1/2 - pomerne mala. Linearni regulator svodovy nebo seriovy. Na svodovem je maximalni ztrata pri nulovem odberu spotrebicu a je to cca 14 x Ialt, nikde se nevyskytuje napeti vetsi nez nejakych 15V, vykonova ztrata je znacna.

Seriovy regulator, maximalni proud je zase Ialt, vstupni napeti naprazdno muze byt znacne (pri malych odberech),ztrata na regulatoru je nejvetsi pri strednich odberech, pri nulovem odberu a pri maximalnim odberu je mala. Nejvetsi vykon a proud vetsi nez Ialt je mozne dostat ze spinaneho regulatoru, ovsem je treba, aby mel na vstupu znacnou kapacitu, protoze alt muze dat Ialt i pri napetich nekolikkrat vetsich nez je obligatnich 14V (pri dostatecnych otackach klidne pri 30V) a tak je evidentni ze je k dispozici prakticky dvojnasobny vykon - a pri 14V tedy dvojnasobny proud, je k tomu potreba jen spinany regulator (s akumulacni indukcnosti) na 14V.Spinany regulator kde se vstupni napeti meni od 30 do 100V AC, kde se odber skokove meni, kde se vyskytuji naopetove spicky - no, to neni problem na tyden.

  1. Diskuze nad tím, zda spinany regulator je vhodný pro jeep/traktor či motocyklovou aplikaci a jaké komponenty použít (MOSFET, tranzistor, transil, diody, kapacitu).
  2. Porovnání různých přístupů: zkratová regulace (tyristor), svodový regulátor, seriový regulátor a spinany regulátor s indukčním vstupem.
  3. Praktické poznámky k teplotní citlivosti, proudovým špičkám, vyvážení mezi účinností a bezpečností, a k tomu, proč některé nápady selhávají za provozu.

Dingo, nedělej složitě to co jde udělat jednoduše. Mira> to neni slozity, co jsem na to tak koukal, tak je to docela chytry. Pulzni regulace, nebude nutny ten tranzistor chladit. Dingo7: nic proti, ale to s tou 555 mi přijde zbytečně a neučelně složitý, nehledě na to že to hodláš ještě zvláštně zesložitit. Dingo7: viz Davy_. Jinak jsem ti tady uz radil, at tam das zkratka mosfet na 200V, treba jeste pojistenej jstefajnovym transilem a kondikem. To je takovej problem dat tam jinej mosfet?

Podstata tématu je ukázat, jak vybrat stabilizátor napětí 12V pro alternátor s různými provozními podmínkami na motorce, v traktoru či v autě. Při volbě je potřeba zvážit:

  • Rozsah vstupního napětí a budicího proudu alternátoru: schopnost regulátoru zvládnout špičky a vysoké napětí při vyšších otáčkách.
  • Pracovní proud zátěže a topení (např. blinkry, svícení, topení, nabíjení baterie).
  • Stabilita výstupního napětí (konzistence kolem 14 V) při změnách otáček a zatížení.
  • Bezpečnost a ochranné prvky: diody, transil/varistor, vhodný typ MOSFETu pro spínaný režim a odpor k teplotní změně.
  • Implementace v praxi: jednoduché zkratové regulace versus regulace se styčným obvodem a filtrací.

V praxi se často používá dvoutyristorový s zenerkami a odpory na střídavé straně, za tím usměrňovací můstek, aby vzniklo stabilní DC napětí kolem 14 V. Případně lze použít spínaný regulátor na 14 V s indukčním vstupem, který zvládne vyšší vstupní napětí (např. 30 V a více) a nabízí vyšší projektovanou zátěž. Dle zkušeností diskutérů je možné dosáhnout velmi stabilního napětí i bez větších špiček, pokud je vše správně navrženo a realizováno.

Infografika: Přehled regulátorů pro alternativní zdroje v motorových aplikacích

Proporci mezi otáčkami a budicím proudem je klíčová. Starší systémy často spoléhají na jednoduché diodové usměrnění, které poskytuje stabilní, ale omezené napětí při různých zátěžích. Novější řízení často zahrnuje inteligentní regulátory, které korigují budicí proud a tím vyrovnávají napětí i při změnách otáček.

V praktických postupech se často doporučuje experimentovat nejprve s jednoduchou zkratovou regulací a až poté s pokročilejšími spínanými prvky. Je důležité mít na paměti, že při zkratování a při vysokých napětích hrozí poškození diod, tranzistorů a baterie. U altíků s permanentním magnetem navíc platí, že napětí může výrazně kolísat při různých otáčkách a zatížení, takže cílem je udržet stabilní napětí bez výrazných pulsů.

Pokud jde o konkrétní komponenty, pro 12V systémy se používaly i silové transily (P6KE, P5KE) s dostatečnou odolností proti přepětím, a pro spínaný režim se doporučují MOSFETy s odpovídajícími parametry (vysoké P‑N napětí a dobré chlazení). V některých návrzích bývá doporučený i konvenční tranzistor s vhodnou rychlostí a tepelnou kapacitou. Důraz na chlazení a na bezpečné zvládnutí ztrátového výkonu je klíčový.

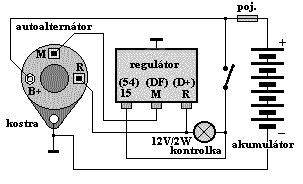

Schéma orientačního zapojení dvoutyristorové/regulační regulace

How to test IC regulator of a alternator two points IC part 1 | IC Regulator test with multi meter

Na závěr bychom měli zvážit možnosti testování a měření: měřit napětí na baterii a na výstupu alternátoru při různých otáčkách motoru a zatížení, sledovat spínací frekvence a pulsové špičky. Při konstrukci vlastního regulatoru je vhodné začít s jednodušším provedením, postupně přidávat filtrace a ochranné prvky, a vždy mít zajištěnou bezpečnost při práci s vysokými napětím a proudy.
