Stropní světlo Zafira — instalace, problémy a řešení

Montáž stropního světla u Zafiry může být jednoduchá výměna za nové světýlko, ale často narazíte na problémy s funkcí čtecích lampiček nebo s automatickým rozsvěcením při zamykání. Níže najdete co nejpodrobnější přehled zkušeností, možných příčin závad a kroků k jejich odstranění, sestavený z reálných popisů uživatelů a technických poznatků.

Co je potřeba vědět před instalací

Tak jsem si dneska do auta namontoval tento konektor, mám nové světlo a aby to nebylo tak nějak všelijak, z toho už jsem vyrostl, tak jsem si dal hezky i tento a světýlko jen nacvaknout. Aktuální: Opel Zafira B 1.8 | Z18XER.

Predprípravu v aute som nemal, iba na klasické interiérové svetlo. Kostru aj spínaných +12V som si dotiahol káblami z poistkovej skrinky.

Typické příznaky a co je funkční

• Polovina stropního světla, která je jako normální interiérová, svítí normálně. Rozsvecuje sa pri otvorených dverách, a ide aj samostatne rozsvietiť povytiahnutím spínača svetiel. Čiže presne tak, ako to má byť.
• Čítacie lampičky však nemusejí fungovať nezávisle - majú ísť každá rozsvietiť svojím vypínačom.
• To či sa budú dať rozsvietiť pri zapnutom kľúčiku alebo nie, záleží od toho, ako si to kto zapojí. Keď sa to zapojí na trvalých +12V a kostru, pôjde to stále, keď sa privedie spínaných +12V a kostru, má to ísť len pri otočenom kľúčiku.

Elektrické zapojení - co funguje a co zkontrolovat

Spínaných +12V som zobral z 30A poistky, ktorá napája stierače. Keď na to pripojím obyčajnú žiarovkovú skúšačku 12V, všetko fachčí, takže káble sú v poriadku. Len tie čítacie nefungujú... O tom uzemnenom pine č. Na to aby ti to fungovalo ti stačí ty dva dráty, které vedly k minulému světlu. Červený a šedý. Ty napojíš na to světlo a jako další kabel bude ten, který si uděláš sám a bude jako kostra. Od světla tedy povede na střechu auta, kam jej přišroubuješ.

Musíš mít upravené to světlo, aby na boční lampičky byl stále naveden +12V, a tak to spínalo při zapnutí tlačítka a bez klíčku v zapalování. Tak jak zapneš prostřední interiérové světlo, tak i ty boční pak. Musíš upravit přímo na tom světýlku, pravděpodobně na plošném spoji.

Proč je úprava světla důležitá

Světlo ale musí být upravené, tedy spojené kontakty +12V na světle a +12V na lampičkách. Tuhle úpravu máš? Je zásadní pro funkci, tady bych viděl, proč to nefunguje. Je to úprava té lampičky, nemá to co dělat s kabeláží.

Spojené to nemám, pretože nerozumiem tomu, prečo to má byť spojené... Nie je predsa jedno, +12V na lampičkách privediem z +12V na svetle alebo z +12V spínaných? Nejak mi to nejde do hlavy, aký je zmysel toho spojenia - +12V na svetle a +12V na lampičkách...

Na to aby ti to fungovalo ti stačí ty dva dráty, ktoré vedli k minulému světlu. Červený a šedý. Ty napojíš na to světlo a jako další kabel bude ten, který si uděláš sám a bude jako kostra.

Testování a diagnostika

• Keď na to pripojím obyčajnú žiarovkovú skúšačku 12V, všetko fachčí - to vylučuje problém v kábloch.
• Tak pokud máš origo konektor, tak to jo, to vypadá problém ve světle. Chtělo by to odzkoušet jiné světlo. Protože v tomto případě by to mělo fungovat, jenom nasazením konektoru.
• Hoď sem fotku toho světla z druhé strany, tedy kontakty, nebo plošný spoj, nebo co tam je. To by pomohlo při identifikaci, kde přesně udělat spojení +12V.

Relé, multitimer a nechtěné rozsvěcení při zamykání

p.s. Host tak sem sem nad tím zas trochu bádal a narazil sem na 2 relátka která s tím mají něco společného to první je v pojistkové skřínce obyčejné spínací relé zelené barvy. relé spíná stropní osvětlení a je i po uzamčení vozu stále pod proudem počítám že ho ovládá multitimer a mě by zajímalo jestli někdo nevý jak asi dlouho to zůstane seplý než relé rozepne.

Pak sem za pojistkovou skříní na umělohmotném držáku našel ještě jedno to samé spínací relé které je ovládáno relátkem s pojistkové skříně leč se mi nepodařilo zjistit k čemu tam slouží. pokud ho vyndam tak se stropní světlo při uzamčení již nerozvěcí a rozsvěcí se jen při odemknutí dle mě to maká jak má.

Po vyndání na jednu zvláštnost: pokud auto zavřem nechame stropní světlo zhasnout a otevřem kastlík u spolujezdce tak se s rozsvícením kastlíku rozsvítí i stropní světlo které po chvíli samo zhasne - pokud tam relé vrátim tak to nedělá. nemá tu někdo ponětí co tam to relé má za funkci?

Další možné příčiny problémů a doporučené kroky

• Zkontrolujte napájení na všech relevantních kontaktech při různých režimech (klíč v poloze II, bez klíče, při otevřených dveřích). Spínaných +12V z 30A pojistky může fungovat, ale pokud čtecí lampičky neodpovídají, problém je často ve světle samotném.
• Zkuste odzkoušet jiné světlo nebo jinou sadu lampiček - pokud s jiným světlem fungují, původní kus je pravděpodobně vadný.
• Ujistěte se, že je přítomné správné uzemnění - některé rady z praxe zmiňují uzemnění pinu 5, bez něhož čtecí lampičky nefungují.
• Předělání světla: pokud jsou kontakty navrženy tak, že každá lampička má vlastní přívod, může být nutné upravit plošný spoj a propojit +12V tak, jak požadujete (trvalé nebo spínané +12V podle preferencí).
• V případě náhodného rozsvěcení při zamykání zkontrolujte relé v pojistkové skříni a jeho ovládání - může zasahovat multitimer nebo alarmová jednotka.
• Pokud stropní světlo svítí stále i po zavření dveří, může být problém ve spínání dveří (šedivý vodič), v místech, kde se dráty sbíhají, nebo v „stmívači“/modulu pro ovládání stropního osvětlení.

Praktický postup pro opravu nefunkčních čtecích lampiček

1. Odpojte baterii pro bezpečnou práci na elektrice.
2. Vyjměte stropní světlo a zdokumentujte všechny vodiče a jejich barvy (červený, šedý, kostra atd.).
3. Otestujte přívody přímo na kontaktech světla pomocí žiarovkovej skúšačky - pokud napětí přichází a lampičky nefungují, problém je ve světle.
4. Prohlédněte plošný spoj světla: hledejte přerušené spoje, oxidaci nebo chybějící propojky +12V pro lampičky.
5. Pokud je potřeba, upravte spojení +12V mezi hlavním světlem a lampičkami tak, aby odpovídalo požadovanému režimu (trvalé/spínané).
6. Pokud používáte spínaných +12V, ověřte, že zdroj spínaného napětí je skutečně odpojený při vytažení klíče (aby se zabránilo vybíjení baterie).
7. Po úpravách připojte světlo zpět, zkontrolujte funkci ve všech režimech a případně vraťte relé do pojistkové skříně, pokud jeho vyjmutí mění nežádoucí chování.

Typy a náhrady svítidel pro Zafiru

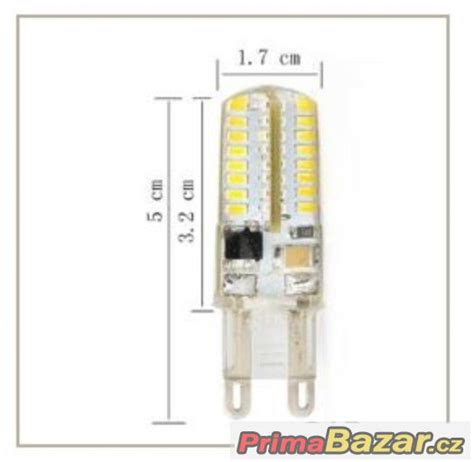

Stropní přisazené svítidlo Zafira slovenského dodavatele Luxera v luxusním křišťálovém provedení o délce 45 cm nabídne ideální osvětlení obývacího pokoje, ložnice či kuchyně. Základna svítidla je zhotovena z kvalitního kovu s chromovou povrchovou úpravou. Tři vedle sebe umístěné difuzory jsou vyrobeny z čirého broušeného křišťálu s označením K9. Jsou osazeny paticemi G9 pro žárovky o maximálním příkonu 3 x 33 W. Zdroje nejsou součástí balení. Krytí IP20 je vhodné pro použití do interiéru. Celkové rozměry svítidla činí 10 x 45 cm.

Interiérová LED světla jsou kompletní náhradní sady za halogenová světla v oblíbených modelech aut. Vydávají homogenní a moderní studené bílé světlo téměř v každém autě. Specifikace pro OPEL Zafira A/B (1999-2014): Maximální výkon: 1 x 1,8W (18 diod x 0,1W v každé lampičce), Druh LED diod: SMD, Barva světla: 6000K (studená bílá), Rozměry: 55 mm x 30 mm x 19 mm.

Typické dotazy a zkušenosti od uživatelů

• Chlapi potřebuju pomoc... Po lehké nehodě se mi rozsvítilo střešní stropové světlo a nejde zhasnout. Od spínače dveří jde do stropového panelu šedivý drát. Všechny spínače ve dveřích fungují... Chová se to, jako kdyby některé z dveří byly otevřené, přitom jsou zavřené.
• Tak jestli u toho zhasnou vsechny budiky a starter netoci muze to byt vybity nebo spatny akumulator.
• p.s. Host zdravim mam otázku na zafiru 2.2 dti 2003 je normální že se při uzamčení vozu dálkovim ovladačem rozsvěcí stropní světlo? to že se rozsvěcí při odemčení považuju za standart. problém je v tom že se občas neplánovaně při zamčeném autě rozsvěcí stropní světlo a tim pádem se spouští alarm...

Tabulka: Kontrolní seznam při diagnostice stropního světla

Tipy na závěr (praktické rady)

• Před výměnou nebo úpravou světla vždy dokumentujte původní zapojení fotkami.
• Pokud nejsou čtecí lampičky funkční i při napájení, vyzkoušejte jiné světlo - často to zachrání čas i peníze.
• Při jakýchkoli pochybnostech o funkci relé nebo multitimeru konzultujte elektro schéma vozidla nebo zkušeného elektrikáře.
