Správné nasazení tažného zařízení a zapojení zásuvky je základ pro bezpečné tažení přívěsu nebo nosiče kol. Mechanismus koule i domeček tažného zařízení je potřeba udržovat v čistotě, protože nečistoty mohou ovlivnit funkčnost a urychlit opotřebení. Kouli i domeček pravidelně ošetřujte vhodným mazivem podle četnosti používání. Správná údržba zajistí hladký chod a dlouhou životnost. Rozlišujeme dva typy elektroinstalace: 7pinovou a 13pinovou. Každá má jiné využití podle typu přívěsu nebo nosiče kol. Důležité: Pokud redukci nepoužíváte, vždy ji vyjměte ze zásuvky.
Často kladené otázky a poznámky k instalaci
V návodu jsme použili tažné zařízení od SVC Náchod s ŘJ, která obsahuje funkci hlídání žárovek, ale dělá se i ŘJ pro funkčnost s parkovacími senzory. Nekupujte nikdy tažná zařízení bez homologace, bez typového listu apod. Chtěl bych zjistit, zda se při montáži tažného zařízení u dvojkové Octavie musí ještě udělat přizpůsobení pomocí např. Vag Comu. Pokud budeš dávat originál tažné co dodává Octavia tak budeš muset přes VAS ho nakódovat jednotku 19 a to s podporou přívěsného zařízení. Pak budeš muset najet na adresu 69 a přizpůsobit kodování. Zítra ti pošlu přesné schéma. Pokud tam budeš dávat jiné tažné zařízení, které nepracuje po komunikaci CAN, tak nebudeš muset nic kódovat. Vag Com607 by to taky zvládnul, nebo ne?
Chceme-li instalaci provést kvalitně, je důležité vyvarovat se chyb a sledovat homologované řešení. Pokud používáte originální el. instalaci od Škoda Auto pro Octavii II, můžete mít jistotu kompatibility s parkovacími senzory a CAN-BUS komunikací. Cena samotné elektrické instalace může být rozdílná podle dodavatele a typu zapojení, a v některých případech bývá vyšší kvůli homologaci a vyžadovaným kvalifikačním krokům.
Postup montáže a demontáže v krátkosti
- Začneme sundáním plastu v kufru. Zadní část: uvolníme 2 plastové matice M 10 a plast tahem nahoru uvolníme, částečně zdemontujeme čalounění kufru a demontujeme zadní skup.
- Uvolníme lišty pod světly (uvolníme západky), pod každou lištou jsou 2 šrouby přidržující nárazník, demontujeme šrouby v blatnících - hvězdička (na každé straně 4) a popřípadě demontujeme spodní kryty při paketu pro špatné cesty.
- V návodu jsme použili tažné zařízení od SVC Náchod s ŘJ, která obsahuje funkci hlídání žárovek, ale dělá se i ŘJ pro funkčnost s parkovacími senzory.
- Nekupujte nikdy tažná zařízení bez homologace, bez typového listu apod.
- Pokud budete používat originální tažné zařízení dodávané Škodou, budete možná potřebovat kódování jednotky CAN a případně další nastavení pro správnou komunikaci s parkovacími senzory a CAN-BUS.

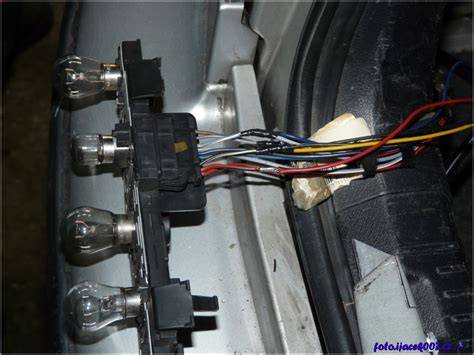

- Do kufru přijde řídící jednotka a kabeláž se natáhne dopředu k pojistkám; zbytek kabeláže a rameno se ukryje a správně upevní.
Podle provedené montáže je důležité mít tažné zařízení s kompatibilními zásuvkami: 7pinová zásuvka pro standardní potřeby a 13pinová pro moderní přívěsy a nosiče kol. Dále je nutné dodržet pravidlo: redukce by měla být vždy vyjmuta, pokud se nepoužívá, aby nedocházelo k chybovým signalizacím.
Praktické poznámky k zapojení a bezpečnosti
- Rozlišení mezi 7pinovou a 13pinovou elektroinstalací souvisí s typem přívěsu nebo nosiče kol, a proto vyberte správnou konfiguraci podle vašeho vybavení.
- Pokud je tažné zařízení montováno tak, aby bylo v zorném poli parkovacích senzorů, může to být překážka při couvání; u vozidel s parkovacím asistentem je vhodné volit odnímatelné závěsné řešení.
- Bez homologace a bez typového listu hrozí nesprávná funkčnost, zkrácení životnosti a potenciální právní rizika.
- V případě potřeby kódování CAN-BUS a propojení s jednotkou 19 a případně dalším nastavením je nutné mít odpovídající diagnostické nástroje (např. VAG-COM/VAS).
Další poznámky k tématu
V návodu byly zmíněny provozní detaily týkající se spolupráce tažného zařízení s řídící jednotkou vozidla a s možností hlídání žárovek. Výrobci varují před používáním nehomologovaných řešení a doporučují instalaci odborníky, aby nedošlo k poruchám parkovacích senzorů či CAN komunikace. Pro rozšiřující soupravy je vhodné zohlednit specifické požadavky parkovacího asistenta a možnost použití odnímatelného bajonetu, pokud je parkovací systém citlivý na překážky v zorném poli.
Tažné zařízení Škoda Octavia Kombi - 1U5 (7/1996 - 12/2010) | SVC Group
Praktické tabla s údaji
| Položka | Popis | Poznámka |
|---|---|---|
| Typ elektroinstalace | 7-pinová vs. 13-pinová | Podle typu přívěsu |
| Homologace | Vždy zkontrolovat | Nedodržení riziko poruch |
| Can-Bus kódování | Možno vyžadovat | Diagnostický nástroj |
| Parkovací senzory | Možnost překážky ramene | Zvolit odnímatelné řešení |
