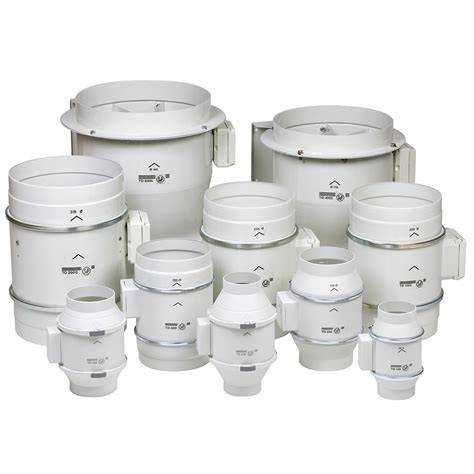

TD MixVent je diagonální potrubní ventilátor s kuličkovými ložisky určený k vestavbě do vzduchotechnického potrubí. Slouží k dopravě vzduchu bez mechanických částí a vyznačuje se dlouhou životností. Ventilátory TD MixVent jsou určeny pro montáž do vnitřního prostředí a vyžívají širokou nabídku verzí pro různé potrubní velikosti a požadavky na otáčky.
Co je TD MixVent 800/200 a pro koho je určen
Potrubní kruhový ventilátor TD 800/200 3V je určený pro spojení se vzduchotechnickým kruhovým potrubím o průměru 200 mm. Jedná se o tříotáčkový model s plastovým oběžným kolem a kuličkovými ložisky. Je tichý a vhodný pro odsávání větší koupelny, garáže či dílen. Montáž ventilátoru je možná v každé poloze, skříň se skládá z montážní lišty se dvěma hrdly a motoru. Ventilátory TD MixVent jsou v Evropě jednou z nejrozšířenějších značek v oblasti vzduchotechniky a nabízejí širokou škálu verzí pro různé napájecí napětí a regulace otáček.
Technické parametry a provedení
- Napětí: TD a TD-T jsou určeny pro 230 V; TD 4000 TRIF a TD 6000 TRIF jsou 230/400 V, TD 4000 TRIF je 230/400 V.
- Provedení motoru: střídavý motor s dvojím vinutím (TD 160-TD 350) s možností dvou otáček; trojí vinutí (TD 500-TD 2000) s třemi stupni regulace; TD 4000 a TD 6000 jednovinuté pro regulaci změnou napětí. U některých verzí je k dispozici vestavěný rozběhový kondenzátor.
- Krytí a izolace: třída izolace B, krytí IP44 pro TD 160-TD 2000; třída izolace F, krytí IP54 pro TD 4000 a TD 6000; pro některé varianty styk s prostředím s vyšším rizikem výbuchu je možné v exanded verzích (nevýbušné provedení)
- Ložiska: kuličková s tukovou náplní na dobu životnosti
- Montáž: skříň s montážní lištou a dvěma hrdly, rychloupínací spony pro spojení s hrdly
- Regulace otáček: dvojité vinutí (TD 160-TD 350) - REGUL 2, COM 2, REB, REV; trojité vinutí (TD 500-TD 2000) - COM 3, INT 4P, REB, REV; TD 4000 a 6000 - regulace změnou napětí; TD 4000 a 6000 TRIF - změnou napětí nebo frekvenčními měniči; TD-T s jedním vinutím a vestavěným doběhem nelze regulovat
Montáž a provozní pokyny
Montáž ventilátoru je možná v každé poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Ventilátory TD a TD-T jsou pro napětí 230 V, s výjimkou TD 4000 TRIF (230/400 V) a TD 6000 TRIF (400 V). Při instalaci je důležité zajistit správné upevnění a bezproblémový chod bez vibrací. Pro alternaci otáček a nastavení výkonu je nutné použít odpovídající regulátory a napětí podle konfiguračního schématu výrobce.
Použití a vhodnost dla větších prostor
TD MixVent je ideální volbou pro montáž do vnitřního prostředí, kde je vyžadováno jemné řízení průtoku a tichý provoz. Vhodný pro odvětrání koupelen, dílen a garáží s vyššími nároky na výkon a spolehlivost. Demontáž motorové části bez demontáže potrubí je velkou výhodou při servisu.
Historie a výrobce
Společnost Soler & Palau byla založena v roce 1951 a od roku 1987 je certifikována v systému ISO 9001. Hlavní závod má firma Soler & Palau v Ripoll a výrobní závody a pobočky se nacházejí ve více než 80 zemích. Ve zkušebnách Soler & Palau se provádí měření podle standardů AMCA a British Standards. Soler & Palau je světovou jedničkou ve výrobě profesionální vzduchotechniky.
Potrubní tříotáčkový ventilátor TD 800/200 3V je součástí širokého portfolia, které zahrnuje i další modely s různými oběžnými koly a napájecími verzemi. V rámci nabídky najdete i montážní sety pro TD 160/100, TD 250/100 a další, které zjednoduší instalaci a zajištění optimálního chodu.
How to Install Turbo Ventilator || Air Ventilator Fan || Turbo Fan
Výrobky související s TD MixVent
- TD 500 až TD 2000 - trojí vinutí pro plynulý i stupňovaný režim otáček
- TD 4000 a TD 6000 - jednovinuté, regulace napětím, s možností frekvenčního měniče u TRIF variant
- TD-T - varianty s vestavěným doběhem, nelze regulovat některé konfigurace
Praktické poznámky k instalaci
- Skříň ventilátoru musí být pevně ukotvena a nesmí přenášet mechanické namáhání z potrubních rozvodů.
- Snadná demontáž motorové části bez odpojování potrubí usnadňuje servis a výměnu komponent.
- Správná volba vinutí a regulace otáček je klíčová pro dosažení požadovaného průtoku a tlaku.
Technické detaily pro rychlou orientaci
| Model | Vnitřní vinutí | Napětí | Krytí | Regulace |
|---|---|---|---|---|
| TD 800/200 3V | Třístupňové (3V) | 230 V | IP44 | 3 stupně (regulace napětím/frekvenční měnič) |
| TD 4000 TRIF | Jednovinuté | 230/400 V | IP54 | Napětí nebo frekvenční měnič |
Co o výběru a ceně stojí za zmínku
Naše cena: 29 399 Kč vč. DPH; 24 297 Kč bez DPH. Dostupnost: Na objednávku. Pro usnadnění výběru doporučíme ideální typ a výkon ventilátoru na základě vašich potřeb a prostoru.
