Kombinace rozvaděčů pneumatika a elektrika: spolehlivé řešení pro průmyslové a stavební aplikace

Mezi hlavní produkty, které montujeme v naší středočeské výrobě patří zásuvkové kombinace mnoha provedení, od základních provedení na stěnu, přenosných s madlem až po varianty na stojánku. Na vrcholu portfolia představujeme staveništní rozváděče s krytím IP66. Jako další v naší produkci naleznete fotovoltaické rozváděče v provedení pro 1 až 16 stringů. Od loňského roku kompletujeme také rozváděče pro hlídání hladiny a tlaku oblíbené v domácích i průmyslových aplikacích.

Řada zásuvkových kombinací a jejich provedení

Řada zásuvkových kombinací vlastní výroby pod označením EDS určené pro montáž na stěnu jako součást pevné instalace. Kryt ze samozhášivého materiálu (zkouška žhavou smyčkou 650 °C). Lze montovat na nehořlavé podklady třídy A1 a A2. Zásuvkové rozváděče nabízíme ve třech provedení podle velikosti skříně: v malém provedení ETI EDS8, střední ETI EDS11 a největší velikost ETI EDS16 s variantou staveništního rozváděče. ETI EDS11 a 16 nabízí výhodu skříně se šikmo umístěnými zásuvkami ve spodní řadě.

Vlastnosti skříní a instalace

Mezi hlavní přednosti řadíme ověřené skříně z pevného plastu ABS s kompaktním tvarem pro přímou montáž na stěnu. Všechny zásuvky jsou již připojeny k příslušným jističům a můstkům N a PE. Stačí připojit přívodní kabel na svorkovnici a zajistit příchytkou proti vytržení. Všechna provedení je možné vybavit přívodním kabelem délky 2m a pětipólovou vidlicí. Skříně jsou vybaveny jističi ETIMAT charakteristiky B nebo C, zkratové odolnosti 10kA.

Fotovoltaické rozváděče pro povrchovou montáž

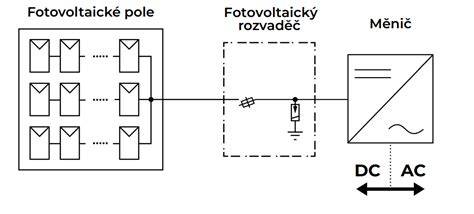

Tyto fotovoltaické rozváděče naší výroby určené pro povrchovou montáž jsou plně certifikované dle platné legislativy (viz obr. 5). Chrání DC vedení a střídače o maximálním napětí 1000 V před údery blesku a solární panely před zpětnými proudy. Ve standardním provedení obsahují dvoupólový pojistkový odpojovač včetně DC pojistek charakteristiky gPV a svodiče přepětí. Volitelně s otočným vypínačem instalace nebo bez pojistek (pro jeden či dva stringy).

Montáž a úspora času

Úsporu času při montáži zajistí již osazené a zapojené přístroje na DIN liště nebo montážním panelu. Na místě instalace se pouze připojí vedení na vstupní a výstupní konektory nebo svorky dle typu provedení. Naše řada fotovoltaických rozváděčů ETI RFVE je certifikována v Elektronických zkušebních ústavech (EZÚ) podle aktuální normy ČSN EN IEC 61439-2 ed. 3:2021 a související přílohy DD, jež blíže specifikuje výrobu fotovoltaických rozváděčů.

Certifikace a zkoušky

Součástí zkušebních procesů této části normy jsou následující zkoušky: zkouška účinků solární radiace, zkouška cyklickým teplem a zkouška klimatická. Tyto zkoušky mají za cíl ověřit, zda-li je použitá skříň vhodná pro náročný provoz, který fotovoltaické instalace mohou přinášet a zda-li zařízení, která jsou v dané skříni namontované jsou schopné v těchto podmínkách bez problému fungovat. Zkouška účinků solární radiace se vztahuje pouze na ty rozváděče, jež jsou určené pro montáž na přímé sluneční záření. Při odpojení od sítě distributora sepne napájení z baterií. Hlídá přítomnost napětí v síti, signál HDO N 0% pro odpojení výroby od distribuční sítě, je připraven pro připojení nouzového vypnutí přes externí zařízení nebo STOP tlačítka. Možnost doplnění o SMARTmeter.

Automatizace čerpadel a hlídání hladiny

Jednoduchým způsobem automatizujete provoz čerpadla tam kde je potřeba odčerpávat vodivé kapaliny z nádrže při dosažení maximální úrovně hladiny. Komplet spínačů pro automatický chod 1 a 3-fázových čerpadel v několika provedeních. Verze se stykačem nenamáhá relé většími proudy motorů, spínání čerpadla provádí motorový stykač s kontakty dimenzovanými na zátěž AC3. Vše je připraveno a zapojeno v plastové rozvodnici ECH s krytím IP65 a průhlednými dvířky.

Naše role a přístup ke klientům

Od založení výroby ETI cílíme na rychlou a jednoduchou komunikaci se zákazníky a jejich potřeby individuálního řešení v oblasti rozváděčů. Naše specializace spočívá v kusové i sériové výrobě pneumatických a elektrických rozvaděčů, včetně jejich instalací. V kusové výrobě se zaměřujeme na individuální požadavky zákazníků, kde každý rozvaděč je navržen a vytvořen s ohledem na specifické potřeby daného projektu. V sériové výrobě pak dokážeme efektivně zpracovat větší objemy rozvaděčů s konzistentní kvalitou.

Naše schopnosti nekončí pouze u výroby - součástí naší nabídky je také profesionální instalace rozvaděčů, která zajišťuje bezproblémový provoz a optimální výkon. Vyrobíme vám kvalitní rozvaděče pro váš sklad, továrnu nebo výrobnu, které zajistí bezpečný a efektivní provoz veškerých elektrických zařízení. Výrobní linky, chladící boxy, osvětlení hal i bezpečnostní systémy a mnoho dalšího vybavení, které potřebujete k práci, vyžaduje připojení k elektrické síti. Aby vše fungovalo, neshořelo nebo nevypadlo potřebujete kvalitní elektroinstalaci a průmyslové rozvaděče. Řešení na míru: Vyrobíme průmyslové rozvaděče na míru, které splňují všechny normy a odpovídají vašim požadavkům. Komplexní služby: Kromě výroby vám zajistíme také montáž a zapojení rozvaděčů. Odborné poradenství: Poskytujeme odborné poradenství, zpracujeme pro vás cenovou nabídku, doporučení a návrh řešení realizace. Víme, že kvalitní rozvaděč je základem bezpečného a efektivního provozu. Podílí se tak na chodu celé firmy a je neocenitelným parťákem.

Tabulka: Přehled typů rozvaděčů podle použití

Vyrobíme vám kvalitní rozvaděče pro váš sklad, továrnu nebo výrobnu, které zajistí bezpečný a efektivní provoz veškerých elektrických zařízení. Výrobní linky, chladící boxy, osvětlení hal i bezpečnostní systémy a mnoho dalšího vybavení, které potřebujete k práci, vyžaduje připojení k elektrické síti.
