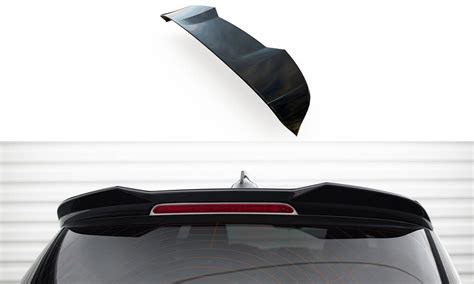

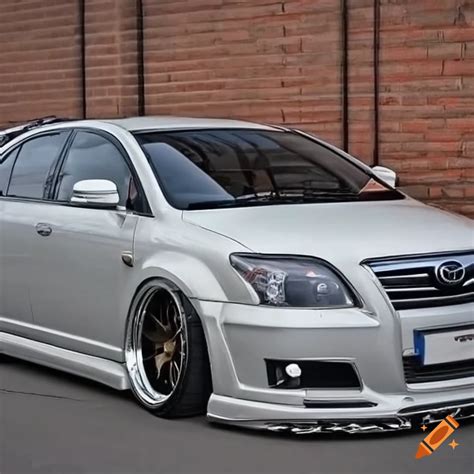

Tento návod se věnuje montáži křídla, známého také jako spoiler, na vozidlo Toyota Avensis T25, konkrétně na verze hatchback a sedan od roku výroby 2002.
Typy spojlerů a materiály
Spoilery nabízené pro tento model jsou většinou vyrobeny z kompozitního materiálu - polyesteru/laminátu. Některé produkty, například od značky CT Tuning, využívají laminát a jsou již dodávány v základním plniči, což usnadňuje přípravu na lakování. Tyto výrobky jsou vyhlazené a nevyžadují dodatečné tmelení ani rozsáhlé broušení. Technologie výroby zaručuje vysokou kvalitu a dlouhou životnost spojlerů, které si po celou dobu zachovávají stálý tvar a neprohýbají se.
Speciální typy jako WRC nebo ST, případně spoilery s malými dosedacími plochami, vyžadují specifický přístup k montáži. U většiny spoilerů je technicky možné použití vnitřních kovových závitů M5 (M6) pro uchycení.
Možnosti montáže
Montáž spoileru je možné provést několika způsoby:
- Pouze lepením: Tento způsob je plně nahrazuje šroubový spoj a není nutné vrtat do karoserie vozu. Doporučuje se pro menší spoilery.
- Pouze šroubováním: Využívá se tehdy, pokud jsou ve spoileru připraveny montážní otvory.
- Kombinovaná montáž: Lepení a šroubování dohromady. U větších spoilerů typu WRC, ST nebo s malou dosedací plochou je tato metoda doporučena pro zajištění maximální stability.
Společnost zaručuje, že lepený spoj je stejně kvalitní a mnohdy pevnější než spoj montovaný, a eliminuje nutnost vrtání zbytečných otvorů do automobilu.
Příprava před montáží
Před samotnou montáží je nezbytné spoiler důkladně zkontrolovat:
- Přiložení na vozidlo: Ověřte, zda spoiler správně pasuje na určené místo a nedošlo k omylu při expedici.
- Vizuální kontrola: Zkontrolujte, zda spoiler není viditelně poškozen, zejména v místě spoje vrchní a spodní části. Tento spoj je zranitelný a případná vlasová trhlina vzniklá pádem na tvrdý podklad se může projevit až po nalakování. Důkladnou kontrolu doporučujeme provést i u přepravní společnosti.
Postup montáže lepením
Pro montáž lepením budete potřebovat:
- Brusný papír zrnitosti cca 80
- Lepicí pásku (papírovou nebo PP)
- Brusný hadřík nebo brusný papír zrnitosti cca 1000
- Tužku nebo fix
- Polyuretanové lepidlo nebo MS polymer
Kroky montáže:
- Spoiler položte na měkkou pracovní plochu, abyste předešli poškrábání laku.
- Pomocí brusného papíru zrnitosti cca 80 zdrsněte dosedací plochy spoileru. Téměř všechny spoilery Stylla mají z výroby povrch hladký, někdy až lesklý.
- Přiložte spoiler k automobilu a tužkou nebo fixem na něj obkreslete obrys dosedacích ploch.
- Označená místa na automobilu důkladně odmastěte. Ideálně mechanicky jemným smirkovým papírem zrnitosti cca 1000 (tímto lak nepoškrábete, pouze zmatníte).
- Na odmaštěné plochy naneste malé množství lepidla a prstem v gumové rukavici ho vetřete do povrchu, tzv. „začernění“ dosedacích ploch. Tím docílíte ideální přilnavosti.
- Na dosedací plochy spoileru naneste odhadem takové množství lepidla, aby se po přitisknutí spoileru nevytlačilo ven a zároveň co nejvíce vyplnilo plochu. U spoilerů s většími dosedacími plochami stačí lepidlo nanášet bodově.
- Spoiler přiložte k automobilu, mírným tlakem přitiskněte a zahýbejte s ním do stran, aby se lepidlo rovnoměrně rozprostřelo.
- Spoiler k automobilu zafixujte pomocí lepicí pásky nebo jiných fixačních pomůcek a zatižte.
- Přebytečné vytlačené lepidlo stírejte hadříkem namočeným v benzínu.
- Fixační pomůcky odstraňte po úplném ztuhnutí lepidla.
Postup montáže šroubováním (s využitím závitů)
Pro montáž šroubováním budete potřebovat:
- Šrouby M5 nebo M6 (dle typu závitu ve spoileru)
- Plastelínu nebo žvýkačku
- Brusný papír
- Lepicí pásky
- Vrták (o 1 mm větší než průměr šroubu)
- Frézu nebo vrták na zvětšení otvorů
- Těsnicí hmotu
Kroky montáže:
- Montážní otvory ve spoileru a jeho okraje lehce naolejujte.
- Z plastelíny nebo žvýkačky vymodelujte kuličky o něco větší než montážní otvory a vložte je do všech otvorů ve spoileru.
- Z konců šroubů M5(M6) vyrobte broušením ostré hroty o délce cca 1 cm. Tyto hroty umístěte do montážních otvorů ve spoileru.
- Po přiložení a zatlačení spoileru k automobilu zde zanechají hroty stopy pro následné vrtání.
- Připravte si zhruba 2 cm široké, lehce lepivé pásky (např. papírové), o cca 4 cm delší než jsou dosedací plochy spoileru. Na obou koncích pásky vytvořte malé kulaté otvory.
- Páskami přelepte dosedací plochy spoileru tak, aby protínaly montážní otvory a přesahovaly okraj z obou stran zhruba stejně (cca 2 cm).
- Ostrým předmětem propíchněte pásku v místě montážních otvorů spoileru.
- Přiložte spoiler na určené místo na automobilu. Vyrovnejte přesahující části pásek a označte na automobil obrys kulatých otvorů v pásce.
- Sejměte spoiler, odlepte pásky a přiložte je otvory přesně na označená místa na automobilu.
- Pro vrtání použijte vrták o 1 mm větší než je průměr šroubu (tj. 6 nebo 7 mm). Pokud je spoiler montován přes výztuhu, převrtané otvory v ní následně zvětšete frézou či vrtákem na průměr 10 mm.
- Po obvodu dosedacích ploch spoileru naneste těsnicí hmotu.
- Přiložte spoiler k automobilu a přimontujte šrouby. V případě montáže přes výztuhu je ideální použít imbusové šrouby, aby nedocházelo k jejich spadnutí.
- Díry ve výztuze zaslepte gumovými vsuvkami.
- Přebytečné lepidlo očistěte.
- Tímto je montáž ukončena.
Doporučení a záruky
Montáž spoileru je vhodné svěřit do odborného servisu, nicméně zručný motorista ji může provést svépomocí. V případě vzniku ostrých hran je doporučeno spoiler neprodleně demontovat z automobilu.
