Turbína využívající výfukové plyny: technologie, princip fungování a související komponenty

Turbíny poháněné výfukovými plyny představují efektivní cestu, jak z tepla a kinetické energie výfukových plynů získat mechanickou práci a posílit tak pohon nebo generaci elektrické energie. Princip jejich činnosti vychází z podobnosti s parní turbínou, jen v nich místo vodní páry pracuje spalovací plyn vznikající spalováním paliva.

Základní princip a tok energie

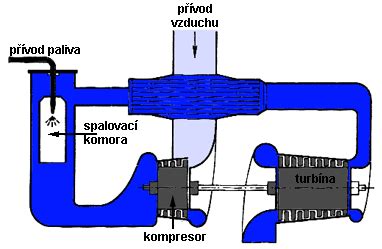

Plynová turbína pracuje na principu, kdy kompresor nasává vzduch z okolí a stlačuje jej, přičemž do spalovací komory je vstřikováno palivo a spalováno za konstantního tlaku. Vygenerované spaliny o vysoké teplotě a tlaku expandují a vstupují do turbíny, kde prostřednictvím lopatek vyvíjejí pohyb na vysokou rychlost. Tento pohyb se přenáší na hřídel, který pohání kompresor a současně mechanickou zátěž na výstupu, čímž dochází k přeměně tepelné energie na mechanickou energii.

Podobně jako u parní turbíny se zde mění vnitřní energie proudícího plynu na energii otáčení. Plynová turbína má výhodu rychlého náběhu do chodu a vysoké pružnosti reakce na změny zatížení. Síla výfukových plynů zároveň umožňuje dosažení vysokých otáček (např. turbína s technickým vybavením může dosahovat vysokých rychlostí otáčení a vysoké účinnosti).

Hlavní součásti a jejich funkce

1. Kompresor - nasává vzduch z okolí, zvyšuje jeho tlak a posílá ho do spalovací komory. Jeho součástí jsou oběžné kolo, difuzor a výstupní spirála. V turbíně poháněné výfukovými plyny se kompresor točí koaxiálně s turbínou, čímž se dosahuje přeplňování (vyšší množství vzduchu a následně paliva).
2. Spalovací komora - vstřikované palivo se mísí s vysokoteplotním stlačeným vzduchem a ve spalovací komoře probíhá spalování za konstantního tlaku. Vznikají spaliny s významně vyšší teplotou a tlakem.
3. Turbína - přijímá spaliny a díky lopatkám přeměňuje jejich energii na mechanický pohyb hřídele. Turbína a kompresor sdílejí hřídel a tvoří rotor turbíny.
4. Hřídel a ložiska - rotor je uložen v radiálních i axiálních ložiscích; správná dynamická vyváženost a volba ložisek jsou klíčové pro bezpečný a spolehlivý provoz turbíny.
5. Intercooler (v případě potřeby) - zahřátý stlačený vzduch po kompresoru může být následně chlazen (intercooler), čímž se zvyšuje jeho hustota a zlepšuje se tlakové plnění válců.
6. Výfukový systém - zahrnuje výfukové potrubí, katalyzátor, tlumič a koncovku výfuku; výfukové plyny pohánějí turbínu a následně se mohou vypouštět do atmosféry nebo být znovu využity (např. k výrobě tepla ve výměnících odpadního tepla).

Různé konfigurace plynových turbín

• Twin-turbo - dvě turbíny umístěné vedle sebe, napájené buď sériově, nebo paralelně; paralelně jsou turbíny napájeny polovinou výfukových plynů.
• Twin scroll (rozdělené turbo) - má dva vstupy výfukových plynů a dvě dýzy; design umožňuje lepší využití výfukových plynů a rychlejší reakci.
• Turbo s variabilní geometrií - používá pohyblivé lopatky pro optimalizaci toku vzduchu do turbíny podle otáček; tato geometrií umožňuje lepší průběh točivého momentu a řízení tlaku.

Regulace a řízení toku plynu

V sací soustavě se může použít pojistný obtokový ventil, řízený tlakem, který odpouští část vyfukovaných plynů při vysokém tlakovém zatížení, a tím eliminuje zpoždění turbíny při rychlých změnách zatížení. Regulace změnou geometrie lopatek turbíny (tlak turbínového kola) se provádí úpravou ložek lopatek a řízením průtoku výfukových plynů.

Pro plný výkon a efektivní přeplňování motoru je nutné zajistit optimální poměr vzduchu a paliva. Lambda sondy (oxygen sensors) monitorují množství kyslíku ve výstupech a vyhodnocují poměr vzduchu a paliva, aby řídicí jednotka mohla upravit dávkování paliva. Při zástavě lambda sondy nebo jejím selhání může dojít k nepravidelnému běhu motoru, zvýšeným emisím a poškození dalších komponent. Výmena sondy bývá jednoduchá a cena se pohybuje zhruba mezi 150-300 EUR, v závislosti na počtu potřebných snímačů.

Historie a výhody plynové turbíny

Hlavní výhody plynové turbíny spočívají v malé velikosti a nízké hmotnosti ve srovnání s konvenčními kotli a parními turbínami, rychlém náběhu do provozu, a schopnosti pracovat na různých palivech - včetně zemního plynu, propan-butanu, bioplynu a dalších. Plynová turbína lze použít pro pohon elektrických generátorů, lodí, ale také jako součást pohonů v raketových a proudových motorech. Efektivita turbíny se zlepšuje díky pokroku v teplonosných tlumících materiálech, vyšším kompresním poměrům a vylepšením jednotlivých komponent, což vede k postupnému snižování počtu stupňů turbíny a zlepšení účinnosti.

Vztah výfukového systému k výkonu motoru

Výfukový systém plní několik úloh: odvádí spálené plyny a tlumí hlučnost, katalyzátor redukuje škodlivé emise (oxid uhličitý, oxidy dusíku a jiné látky), tlumič snižuje šum a koncovka výfuku ovlivňuje tok plynu a vjem z venkovního prostředí. Kohoutkovitý nebo koncovný systém může mít jeden či dva výfuky, avšak jejich vliv na výkon bývá menší ve srovnání s ostatními částmi turbínového systému. Komorové a přímé tlumiče spolu vytvářejí interferenci, která snižuje hluk a umožňuje efektivnější odvod výfukových plynů, čímž motor lépe „dýchá“ a generuje více výkonu.

Speciální poznámky a praktické výpočty

Rotory turbín a kompresorů bývají velmi citlivé na nepřesnosti v ložiskách a na vstřikování oleje; časté vady zahrnují znečištění oleje, které může způsobit vůli mezi ložiskem a rotorem a vést k úniku oleje do sacího prostoru. Velikost turbínového kola a geometrie lopatek jsou navrženy podle katalogů a tolerancí, proto není vždy nutné měnit rotor, pokud jeho rozměry odpovídají specifikacím.

Maximální účinnost plynové turbíny je dosažena postupnou optimalizací materiálů a designu, spolu s efektivním řízením chladicího systému a redukcí emisí NOx prostřednictvím spalovacích procesů a denitrifikace výstupních spalin, když NOx vznikají a jsou vypouštěny do kotle na odpadní teplo. Plynové turbíny nabízejí nízkou hlučnost a spolehlivý provoz, což je činí vhodnými pro široké komerční a průmyslové aplikace.

Tabulka: Klíčové komponenty a jejich role

Praktické poznámky pro údržbu a provoz

• Pravidelná výměna lambda sond a kontrola jejich fungování ovlivňuje efektivitu spalování a emise.
• Čistota oleje a správné mazání jsou klíčové pro životnost ložisek turbíny.
• Kontrola tlaku a průtoku výfukových plynů je zásadní pro zachování rychlé reakce turbíny a zabránění zbytečnému zpoždění.
