Alternátor je klíčovým zařízením v každém moderním automobilu, zodpovědným za generování elektrického proudu pro všechny elektronické systémy vozidla. Napájí řídící jednotku, osvětlení, autorádio, elektronické asistenty, klimatizaci, vyhřívání skel a sedaček a mnoho dalších komponentů. V případě, kdy alternátor nefunguje správně a nedodává dostatek elektrické energie, slouží jako dočasný zdroj autobaterie. S rostoucím množstvím elektronických součástek však kapacita baterie vystačí pouze na omezenou dobu.
Princip funkce
Alternátor funguje na základním principu přeměny pohybové energie rotačního pohybu na elektrickou energii ve formě střídavého proudu. Tento otáčivý pohyb, zajišťovaný pomocí řemenice a řemenu spojeného s klikovou hřídelí motoru, tvoří základ pro generování napětí a proudu na principu elektromagnetické indukce. Vzniklý střídavý proud je následně prostřednictvím polovodičových usměrňovacích diod přeměněn na proud stejnosměrný. Protože však při rozdílných otáčkách motoru dochází k výkyvům generovaného napětí, je nezbytné toto napětí regulovat.
Alternátory, včetně usměrňovacích diod a regulátoru napětí, jsou napojeny přímo na autobaterii. Nabíjecí proud tak prochází přes akumulátor k ostatním elektronickým zařízením automobilu. Je důležité si uvědomit, že alternátor se liší od dynama, které generuje proud stejnosměrný. Alternátor je typem synchronního stroje.
Konstrukce alternátoru

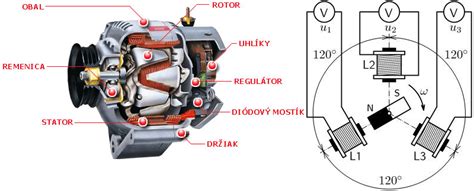

Hlavní částí alternátoru je stator s většinou třífázovým vinutím a pohyblivý rotor neboli kotva alternátoru. Obě tyto části jsou uschovány v hliníkové konstrukci složené z předního a zadního víka. Na přední víko navazuje řemenice, která pomocí řemene zajišťuje náhon rotoru a často i ventilátoru.
Stator
Stator je pevnou částí alternátoru, která je obvykle tvořena třemi cívkami. Výkon statoru je ovlivněn průměrem vodiče vinutí a počtem vinutí na jedné cívce. Nejčastěji se používá tzv. zapojení do hvězdy, ale lze se setkat i se zapojením do trojúhelníku.
Rotor

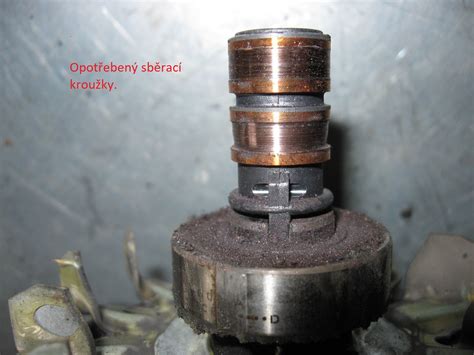

Rotor je pohyblivou částí alternátoru. Na jeho hřídeli je navinuta cívka, jejíž konce jsou připojeny na sběrný kroužek. Na rotoru jsou také pólové nástavce, na kterých je upevněn ventilátor. Na sběrný kroužek dosedají uhlíky regulátoru, přes které prochází buzení rotoru.
Regulátor napětí

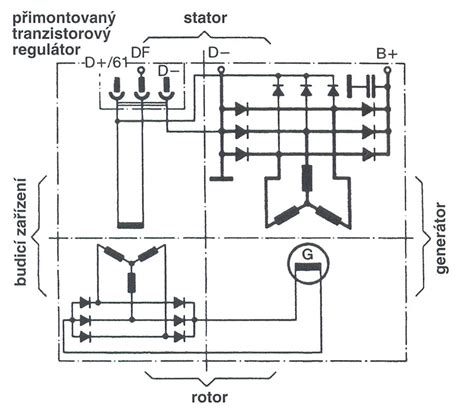

Regulátor napětí je zodpovědný za udržování konstantního výstupního napětí alternátoru. Obvykle je nastaven na hodnotu 14 - 14,5 V u 12V systémů. Skládá se ze tří částí: držáku uhlíků, svorkovnice regulátoru a čipu. Regulátor doléhá na sběrné kroužky rotoru přes uhlíky a budí cívku rotoru, čímž se reguluje jeho výstupní hodnota napětí. Doba buzení se mění podle zatížení, a tím se udržuje výstupní napětí konstantní.
Diodový můstek
Diodový můstek slouží k usměrňování napětí pocházejícího z alternátoru. Všechny fáze statoru mají plusové a minusové diody, které transformují třífázový generovaný proud na stejnosměrné napětí. Diodový můstek je složen z plusové a minusové hliníkové desky, oddělených izolantem, ve kterém jsou diody umístěny.
Řemenice s volnoběžkou
Řemenice s volnoběžkou mají za úkol odpojit rotor alternátoru od klikového hřídele, který má nerovnoměrné otáčky. Tím se šetří řemeny a omezuje opotřebení regulátoru zamezením kolísání napětí. Volnoběžná řemenice funguje podobně jako volnoběžka startéru; když se řemen zastaví, volnoběžka umožní rotoru alternátoru ještě chvíli se otáčet, čímž se zabrání poškození vinutí.
Ventilátor
Ventilátor je nezbytnou součástí alternátoru, neboť během provozu dochází k jeho silnému zahřívání. V novějších alternátorech je ventilátor integrován přímo na rotoru.
Typy alternátorů
Alternátory se v motorových vozidlech dělí na dva hlavní typy:
- S rotorem s permanentními magnety: V tomto případě není potřeba externí buzení rotoru.
- S rotorem buzeným stejnosměrným proudem: Zde regulátor elektronicky řídí proud tekoucí do rotorového vinutí.
V obou případech vzniká točivé magnetické pole, které indukuje ve statorovém vinutí střídavý elektrický proud. Výstupní proud a napětí jsou sinusové, obvykle třífázové. Obvyklé výstupní napětí u osobních motorových vozidel je 14,2 V.
V průmyslových aplikacích se setkáváme s dvěma hlavními typy:
- Turboalternátory: Jsou to synchronní stroje s hladkým rotorem, obvykle poháněné parní turbínou v elektrárnách. Pracují s vysokými otáčkami (např. 3000 ot./min při frekvenci sítě 50 Hz) a mají relativně malý průměr rotoru kvůli vysokým odstředivým silám. Větší výkony (>200 MW) vyžadují intenzivní chlazení vodíkem nebo kombinací voda-vodík.
- Hydroalternátory: Označují se jako pomaloběžné alternátory s vyniklými póly, poháněné pomaluběžnými stroji, často vodní turbínou. Mají mnohonásobně větší počet pólů než turboalternátory, což vede k nižším synchronním otáčkám (řádově stovky ot./min). Mohou mít velký průměr a menší délku a jsou převážně chlazené vzduchem.
Diagnostika a časté poruchy
Poruchu alternátoru lze často rozpoznat podle signalizace na palubní desce. Počátečním signálem špatného alternátoru je červeně svítící kontrolka dobíjení.
Možné signalizace poruchy kontrolky dobíjení:
- Kontrolka dobíjení nesvítí: Pokud kontrolka při polovičním otočení klíčkem nesvítí, může to signalizovat špatnou elektroinstalaci, poruchu regulátoru nebo samotného alternátoru. Může se také stát, že alternátor běží, ale kontrolka nesvítí.
- Kontrolka dobíjení svítí a nezhasne při nastartování: Neustále svítící kontrolka nejčastěji signalizuje poruchu regulátoru, kdy se uzavře elektrický obvod a nerozjede se rotor, tudíž nedochází k dobíjení akumulátoru. Může se jednat i o vadný diodový můstek.
- Kontrolka dobíjení bliká: Blikající kontrolka může znamenat silné opotřebení nebo poškození alternátoru.
Dalšími projevy poruchy mohou být:
- Slábnoucí svítivost světlometů: Poškozený alternátor nedobíjí autobaterii, která postupně napájí elektronické součásti a vybíjí se.
- Přebíjení: Alternátor běží a dobíjí, ale výstupní hodnota je vyšší než je třeba. Projevuje se praskáním žárovek a možným zápachem kyseliny z autobaterie. Přebíjení je nebezpečné pro autobaterii, řídicí jednotku a další spotřebiče.
- Hučení: Může signalizovat mezizávitový zkrat mezi fázemi statorového vinutí, který způsobuje, že alternátor přestane dobíjet a rozsvítí se kontrolka dobíjení.
- Pískání nebo hučení: Indikuje buď vadná ložiska, poškozený nebo prokluzující klínový řemen, nebo zadření řemenice alternátoru.
- Zahřívání: Stator může být ve zkratu kvůli špatné izolaci, což může vést k poškození ložisek a tání plastových dílů.
Jak fungují alternátory - automobilový generátor elektřiny
Postup při zjištění problémů:
- Zkontrolujte správné zapojení alternátoru.
- Proveďte přeměření napětí a proudu.
- Důkladně zkontrolujte ukostření a stav propojovacích kabelů.
- Změřte rozdíl napětí mezi autobaterií a alternátorem.
Pokud se kontrolka chová jinak než obvykle, je nezbytné navštívit servis a nechat vozidlo zkontrolovat. V případě poruchy alternátoru je často nutná jeho výměna.
Historie a vývoj
Ačkoliv je těžké určit jediného pravého vynálezce alternátoru, základní principy elektromagnetické indukce objevil Michael Faraday v roce 1831. První funkční prototyp alternátoru navrhl James Edward Henry Gordon v roce 1886. Nikola Tesla a další vynálezci jako Lord Kelvin, Sebastian Ferranti a Elihu Thomson se významně zasloužili o rozvoj technologie, včetně patentování generátorů s třífázovým vinutím.
V automobilovém průmyslu se alternátory staly standardem, vytlačily dynamo díky své jednoduchosti, vyšší účinnosti a spolehlivosti. První alternátor zkonstruoval Nikola Tesla již v roce 1891.
Údržba a repase
Repase alternátorů by měla být svěřena vyškoleným odborníkům. Pouhá výměna vadné součástky nemusí zaručit dlouhou životnost celého zařízení. Je důležité neriskovat poškození elektrických komponent vozidla a používat kvalitní náhradní díly.
