Solární regulátor je komponenta nezbytná pro solární systém. Bez něj se neobejdete, zničili byste si akumulátor.Regulátor totiž přeměňuje napětí vyráběné solárním panelem na fixních 12-14,4 V, tedy takové, jež je potřeba pro nabíjení 12V akumulátoru (napětí je stejné jako např. Solární panely vyrábějí napětí dle jejich max. výkonu. Dá se říct, že ty s výkonem 10 až 180 W mají výstupní napětí téměř shodné (rozdílná je samozřejmě proudová hodnota). Na štítku panelu máte vždy tyto hodnoty uvedeny a deklarovány.

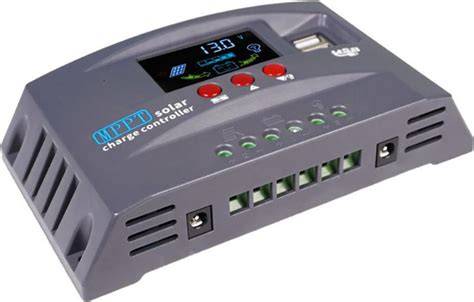

Hodnota napětí vás zajímá pouze z jednoho důvodu. Pokud je větší než 25 V, musíte použít typ regulátoru zvaný MPPT. Pro panely do výstupního napětí 25 voltů lze užít 5x levnější regulátor zvaný PWM. Solární regulátor má vždy 3 vstupy. Po levé straně na vyznačené místo se do šroubovací zdířky připojuje solární panel - plusový kabel, vedle kabel mínusový. MPPT typy pro vstup solárního panelu mají většinou pro panely vstupy dva, takže můžete napojit dva panely bez použití propojovacích konektorů (pokud byste potřebovali napojit 3 panely, stačí vám jeden pár těchto konektorů).
Co dělá regulátor a jak ho správně zapojit
Uprostřed je dále místo pro baterii, i zde napojíte plus a mínus odizolovaný kabel, protože akumulátor má dva póly, stejně jako panel dva kabelové vývody. Při napojení veškerých komponent do regulátoru je vždy dobré připojit jako první kabeláž vedoucí od akumulátoru. A jakmile se tak stane, regulátor se zapne a promptně vidíte momentální stav baterie ve voltech. Následně připojíte kabely do levé části, konkrétně tedy solárního panelu. Tato řídicí jednotka umí i další věci, kromě přeměny napětí umí rovněž pohánět 12V spotřebič. Na pravé straně svorkovnice je zpravidla výstup, do něhož můžete napojit např. led osvětlení či TV, pokud ji máte na uzpůsobených 12 voltů.
Při zapojení spotřebičů 12 V máte dvě možností napojení. Buď tedy přímo do regulátoru, nebo na baterii. Nedá se říct, že je to jedno, kam co napojíte. Jedno je to pouze spotřebiči, ale ne vaší baterii a regulátoru. Do 12V výstupu regulátoru se zpravidla napojují pouze ty spotřebiče, jež nedosahují výkonem nad 100 W; pokud tedy mají příkon větší, musíte je napojit na póly akumulátoru vždy. Zapojíte-li výstup do regulátoru, tato jednotka bude chránit vaši baterii, protože jakmile bude na nízké kapacitě, regulátor spotřebič vypne, aby se akumulátor zcela nevyčerpal, a nesnížila by se tak jeho životnost. Jedná se tedy o ochrannou funkci, již má každý typ solárního regulátoru.
Hodnota, při níž regulátor 12V výstup vypne, je vždy nastavena z výrobny. Na přednastavené hodnotě na displeji uvidíte číslo kolem 11 V a ta v přepočtu znamená, že vám nezbývá více než 10 % baterie. V této fázi regulátor tedy výstup vypíná a nezapne se do doby, než nastane další podmínková hodnota, rovněž předem nastavená, pohybující se kolem 12 V. Jakmile tedy panel dobije baterii na tuto hodnotu, výstup regulátoru se opět spustí a spotřebiče fungují. Tyto hodnoty lze v nastavení pozměnit. Většina regulátorů umí i více.
Oba typy technologie, tedy MPPT i PWM, mají často v těle dvě USB zásuvky. Tento výstup odebírá energii z baterie. Dalšími hodnotami ke zhlédnutí (pouze u dražších pwm typů a všech mppt) je množství vyráběné energie, respektive energie zpracované regulátorem a posílané do baterie. Každá takováto regulační jednotka obsahuje jisticí bezpečnostní prvky pro ochranu vás i nabíjeného akumulátoru. Reguluje napětí solárního panelu, mění jej na max. 15 voltů (v případě zapojené jedné baterie).
Ochranné prvky a provozní nastavení
Další jisticí funkce je vypnutí přívodu energie v případě, že máte baterii již stoprocentně nabitou. Aby nedošlo k přebití již nabité baterie, regulátory buď zcela vypnou přívod energie, nebo jej omezí. Letošní horké léto dalo slušně zabrat olověným akumulátorům v automobilech. Nedávno jsem, při hrátkách s napojením se na sběrnici automobilu (což je další zajímavý příběh), změřil napětí baterie a zjistil, že má sotva 11,8 V - to je už podpětí zkracující životnost akumulátoru. Musel jsem rychle jednat - otevřel jsem motorový prostor, našel akumulátor, odpojil ho, přinesl nabíječku, připojil jsem ji k autobaterii a začal rychle dobíjet. Po hodině jsem šel situaci zkontrolovat a našel (komerční) nabíječku mrtvou.
Samozřejmě, že pro solární dobíjení existují hotová řešení. A samozřejmě, že jsem si žádné z nich nekoupil a raději zkusil postavit vlastní. Proč? No přece abych si pohrál, a hlavně abych to udělal lepší, než jsou na trhu nabízená řešení. Lepší znamená mít vevnitř Arduino. Takže pro solární dobíjení potřebujeme solární panel. Bylo zrovna 1. 7 voltů místo slibovaných 6, a skoro 300 miliampér ve zkratu? Teď jen potřebuju z těch až sedmi voltů vyrobit trvalých 14,40 V, což je prý takové rozumné napětí pro konečnou fázi nabíjení ("udržovací napětí") plně nabité 12V olověné baterie/akumulátoru. No a na výstup měniče napětí stačí připojit konektor do "cigaretového zapalovače", trimrem nastavit správné napětí, zastrčit do palubní desky a už nabíjíme!
EDIT 4.září: podle první reakce pod článkem jsem zřejmě nenapsal, co přesně od solární dobíječky autobaterie očekávám, takže to sem doplňuji: Tento můj "vynález" nemá za úkol naplno dobít zcela "vytlučenou" baterii, ale má jen doplňovat ztráty způsobené samovybíjením baterie a odběrem stojícího vozidla. Podle Wikipedie se samovybíjením olověného akumulátoru ztratí 3 - 20 % kapacity měsíčně. Elektrosoustava stojícího vozidla (tj. Dohromady tedy denně baterie stojícího automobilu zchudne o 0,22 Ah (velmi hrubým odhadem) .
A toto množství energie tam potřebujeme doplnit. Moje sestava solárního panelu a měniče dokáže dodávat řekněme 100 mA (nezměřeno, jen tipuju) při opravdu pěkném slunečním svitu. Samozřejmě v praxi budou všechna ta čísla u každého auta úplně jiná, podle stáří baterie, zapojení vozidla, nastavení panelu ke Slunci atd. Plus kdo denně 10x startuje, ale ujede dohromady jen 5 km, vybije baterii startérem. Ale čistě teoreticky by to mělo být schopno autobaterii aspoň trošku udržovat při životě...
V plánované fázi II připojím k sestavě Arduino s displejem, které bude měřit napětí, proud, a počítat energii, kterou Slunce do akumulátoru vložilo. 100wattový solární panel na plném slunci dodává zhruba 5,5 A; 50Ah baterie AGM potřebuje asi 6 hodin dobrého slunce, aby se z 50 % dostala do plné kapacity. Tato rovnice se stane použitelnou v okamžiku, kdy pochopíte komponenty, pořadí zapojení a logiku ovladače. Tato příručka vám přesně to poskytne - metody výpočtu, prahové hodnoty napětí a postupné kroky pro bezpečné nabíjení jakékoli baterie pomocí solární energie, ať už jde o startovací baterii do auta, domácí banku pro obytné vozy nebo sadu LiFePO₄ pro skladování mimo síť.
Co potřebujete k nabití baterie pomocí solárních panelů
- Solární panel
- Regulátor nabíjení
- Baterie
- Kabeláž a jištění
- Invertor (volitelný, pokud potřebujete AC výstup)
Solární panel: Monokrystalické panely dodávají více wattů na čtvereční stopu, zatímco polykrystalické panely stojí méně. U malých nabíječek pod 50W fungují flexibilní panely; pro trvalé upevnění vydrží pevné skleněné panely 25 let. Ovladač nabíjení: Povinné pro panely nad 5W. Regulátory PWM jsou jednoduché a cenově dostupné; MPPT regulátory vytěží až o 30 % více energie, zejména v chladných nebo zatažených podmínkách. Baterie: Olověná (zaplavená, AGM, gel) nebo lithium (LiFePO₄).
Každý má jedinečný nabíjecí profil, takže ovladač musí být nastaven na správný typ baterie. Kabeláž a ochrana: Použijte měděný lankový drát dimenzovaný na proud systému. Nainstalujte pojistku nebo jistič mezi ovladač a baterii - 125 % očekávaného nabíjecího proudu je standardní jmenovitý proud pojistky. Pokud je vaše baterie hluboce vybitá pod 10,5 V, mnoho ovladačů to nerozpozná. To je běžný problém, který je popsán v části odstraňování problémů.
Krok za krokem: Jak připojit solární panel k baterii
- Na pořadí připojení záleží. Zapojení panelu před baterií může poškodit ovladač.
- Vždy nejprve připojte baterii k ovladači, aby se jednotka zapnula a detekovala systémové napětí.
- Potom připojte solární panel.
- Umístěte solární panel na přímé sluneční světlo, nakloněný ke slunci pod úhlem přibližně rovným vaší zeměpisné šířce, abyste dosáhli maximálního celoročního výkonu.
- Připojte baterii ke svorkám baterie ovladače nabíjení - kladný na kladný, záporný na záporný. Ovladač by se měl rozsvítit nebo zobrazit hodnotu napětí.
- Nastavte typ baterie (AGM, zaplavená, gelová, LiFePO4) na ovladači, pokud má uživatelsky volitelný profil. Mnoho jednoduchých PWM jednotek je přednastaveno na olovo.
- Připojte solární panel ke vstupním solárním svorkám ovladače. Pokud chcete zabránit jiskření, zakryjte panel ručníkem nebo pracujte v noci, ale obecně ovladač zvládne připojení bezpečně.
- Okamžitě ověřte, že se ovladač začíná nabíjet - hledejte na displeji kontrolku nabíjení nebo rostoucí čistý proud.
- Nainstalujte pojistku (nebo DC jistič) do kladného vedení mezi ovladačem a baterií, co nejblíže k baterii.
To chrání před zkratem na výstupu. U 12V systému se 100W panelem počítejte s počátečním nabíjecím proudem kolem 5-6 ampérů. Regulátor sníží proud, jakmile se baterie přiblíží absorpčnímu napětí (14,4-14,8 V pro olověné, 14,2-14,6 V pro LiFePO₄). Nikdy neobcházejte ovladač s panelem větším než 5W - 50W panel přímo do 6V autobaterie, jak naznačují některá fóra, je poslední možnost, která riskuje přepětí a trvalé poškození.
Výběr správné velikosti solárního panelu a porovnání PWM vs MPPT
Výběr správné velikosti solárního panelu pro vaši baterii není pevné číslo - závisí na kapacitě baterie, hloubce vybití a dostupných slunečních hodinách. Pro 12V 100Ah olověnou baterii vybitou na 50 % a za předpokladu 5 špičkových slunečních hodin potřebujete minimálně (50Ah × 12V × 1,2) ÷ 5 = 144 wattů. Panel 150-200W je bezpečná volba. Pro LiFePO₄ baterii o stejné kapacitě vybitou na 80 % budete potřebovat 230W.

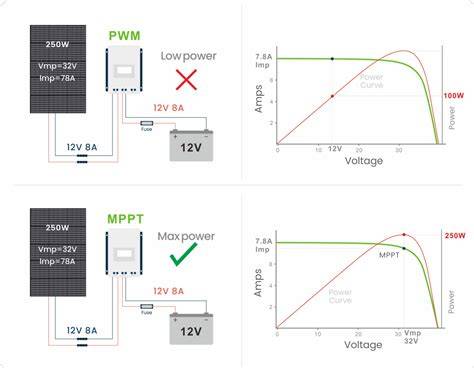

PWM regulátory vs MPPT: PWM regulátor připojuje panel přímo k baterii a snižuje napětí panelu na napětí baterie. MPPT regulátor provozuje panel na jeho maximální výkon a převádí přebytečné napětí na extra proud. V 12V systému s 36 článkovým panelem (Vmp ~18V) plýtvá PWM zhruba 25 % energie, protože panel pracuje při 12-14V místo 18V. MPPT tento rozdíl obnovuje. S rostoucím příkonem panelu se mezera v účinnosti rozšiřuje. Když je napětí baterie vyšší (24V nebo 48V), MPPT se stává téměř povinným.
Srovnání PWM vs MPPT regulátoru:- Účinnost: PWM 75-80 %, MPPT 95-99 %- Cena: PWM 20-40 USD, MPPT 70-150 USD- Nejlepší pro: panel <200W, 12V; panel >200W nebo proměnlivé počasí- Zisk při chladu: PWM žádný; MPPT 10-25 %- Flexibilita napětí baterie: PWM omezená; MPPT umožňuje více napětí (12/24/48 V)
Pro malou udržovací nabíječku stačí 10A PWM. Pokud plánujete 400W systém pro obytný vůz, další 100 USD za MPPT se rychle vrátí při sklizni, zejména v zatažených dnech.
Nabíjení různých typů baterií: olověná vs LiFePO₄
Olověná baterie má třístupňový nabíjecí profil: objemový, absorpce a plovoucí. LiFePO₄ baterie používají dvoustupňový profil CC/CV bez plovoucího stupně. Nesprávné nastavení může baterii trvale poškodit. Klíčové prahové hodnoty: 12V olověná baterie - plné nabití 12,6-12,8 V, nabíjení 12,2 V, hluboké vybití pod 11,8 V. LiFePO₄ - nominální plné nabití 13,3-13,4 V, absorpční napětí 14,2-14,6 V, nízké omezení kolem 10,0-10,5 V. Teplotní kompenzace: olověné nabíječky vyžadují měření teploty; LiFePO₄ obvykle BMS s kompenzací.
Efektivita nabíjení: Coulombická účinnost olova ~85 %; lithium ~99 %. Životnost cyklu: AGM 500-800 cyklů (50% DoD), LiFePO₄ 3 000-5 000 cyklů (80% DoD). Vždy se ujistěte, že ovladač má vyhrazené nastavení lithia.
Problémy a jejich řešení
Běžné problémy s nabíjením solárních baterií: ovladač se nezapne, napětí baterie je příliš nízké; napětí nestoupá na plném slunci; panel produkuje nulový proud; kabely se zahřívají; spálená pojistka mezi ovladačem a baterií. Často se jedná o špatné spoje, volné vodiče či nadměrný odpor. Řešení zahrnují kontrolu zapojení, dimenzování kabelů (např. 10 AWG pro 30A; 8 AWG pro delší trasy), a výměnu jističe za správný proud.
Časté otázky: Můžu nabíjet autobaterii 100W panelem bez ovladače? Technicky ano na krátkou dobu, ale riskantní. 10A PWM regulator stojí pod 30 USD - levné pojištění. Jaký panel pro 5W skrápěcí panel? U panelů do 5W a baterií nad 50Ah často stačí blokovací dioda; trvalé připojení bez ovladače se nedoporučuje. Kolik panelů nabije 200Ah LiFePO₄ baterii? Při 12V a 80 % DoD kolem 460-540W nebo 3×200W panely přes MPPT. Míchání baterií se nedoporučuje; pokud musíte, znázorněte značku, model a stáří.
Solární panely a jejich typy
Solární panely lze rozdělit podle technologie: Monokrystalické (vysoká účinnost, černé panely, dražší), Polykrystalické (modrá barva, nižší účinnost při optimálních podmínkách, odolnější v horších podmínkách), Amorfní panel (nízká účinnost, ale lepší při rozptýleném světle a v teple). Volba závisí na dostupném prostoru a požadovaném výkonu. Q: Co znamenají parametry v technickém listu? Pnom, Vmpp, Isc, Voc, Impp, Ir a další - tyto hodnoty určují výkon, proud a napětí panelu a jeho kompatibilitu s regulátorem.
Příklady parametrů panelu AVANCIS PowerMax STRONG 125W (referenční intenzita 1000 W/m2): Pnom 125W, Vmpp 44,0V, Impp 2,84A, Voc 59,3V, Isc 3,22A. Tyto hodnoty pomáhají určit vhodný regulátor a počet panelů pro danou baterii.
Sestavení systému a praktické tipy

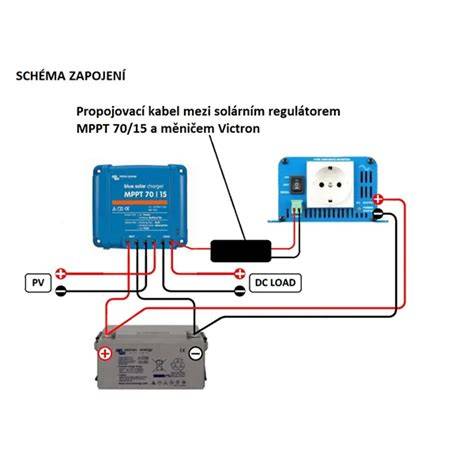

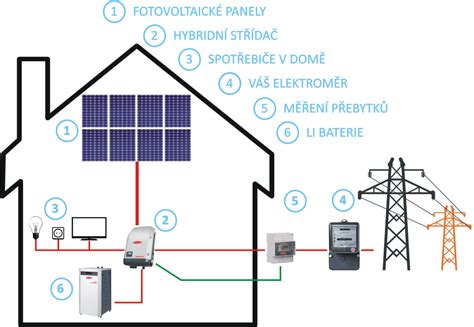

Základní součásti solárního systému LifePo4: solární panely, MPPT regulátor nabíjení, LiFePO4 baterie a kabely s kvalitními konektory. Správné kabely a jištění, systémové napětí (12V/24V/48V) a vhodný BMS pro LiFePO4. Důležité je nastavit správné nabíjecí napětí: LiFePO4 3,60 V na článek pro nabíjecí napětí a 3,40 V na článek pro udržovací napětí.

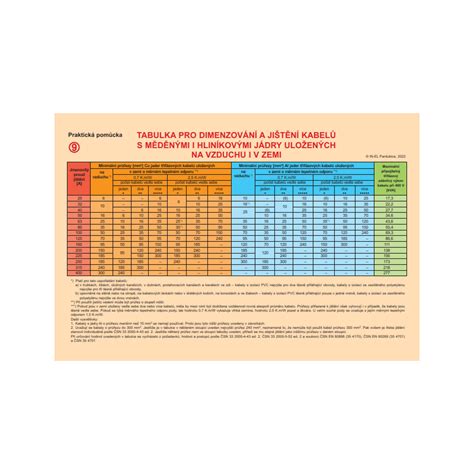

Tabulka pro výpočet denní spotřeby a velikosti systému: Denální spotřeba energií se počítá ze součtu proudu jednotlivých spotřebičů a doby jejich provozu. Přizpůsobte panel tak, aby generoval dostatek energie v průměrných slunečních hodinách. Pro dimenzování kabelů platí: pokles napětí pod 3 %, jistič blízko baterie, správná polarita a bezpečnostní opatření.
Při plánování je důležité zahrnout teplotní kompenzaci: některé olověné nabíječky vyžadují měření teploty; LiFePO4 BMS tuto kompenzaci zvládne. Udržujte baterie v chladu a s dostatečným proudovým odvětráváním. Pravidelná kontrola kabelů a baterií zabraňuje problémům a prodlužuje životnost systému.
Montáž solárního panelu na obytné auto
Tipy pro bezpečnost a efektivitu
- Vždy zapojujte baterii do ovladače před panel, aby se systém rozběhl správně.
- Nastavte odporúčané nabíjecí napětí pro LiFePO4 a nezanedbávejte BMS teplotní kompense.
- Používejte MPPT regulátor pro větší efektivitu, zejména u větších panelů nebo vyšších napětí.
- Pravidelně kontrolujte pojistky a kabely; zkontrolujte, že polarity jsou správné.
- Pokud chcete sledovat parametry, můžete použít komunikační převodník pro MPPT a PC aplikaci k monitorování a logování dat.
Krátké shrnutí tématu
Diskuze se zaměřuje na dobíjení autobaterie solárním panelem pro zahradní chatku, kde je potřeba napájet osvětlení, notebook, autochladničku a malou TV. Uživatelé doporučují panel kolem 100 W a jednoduchý solární regulátor bez složitých aplikací, který zajistí spolehlivé dobíjení baterie. Součástí jsou i tipy na sledování parametrů baterie a panelu pomocí komunikačního převodníku a PC aplikace pro lepší kontrolu a údržbu systému.
