Nissan Tino Almera - komorový van, který byl uveden na základě vozu Nissan Almera v letech 1999-2006. Dvě označení modelů se v Evropě a Japonsku mohou lišit, zejména v konstrukčních prvcích a elektronice. V našem materiálu představíme nejběžnější informace o jistících skříňkách a relé Nissan Tino, jejich polohy, foto a diagramy s popisem jednotlivých prvků. Ukážeme také, které pojistky odpovídají za cigaretový zapalovač a stahování oken.
Passenger compartment

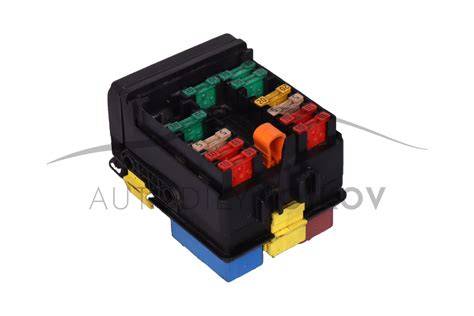

V kabině se pojistkové skříňky nachází v palubní desce za ochranným krytem. Na zadní straně krytu je uvedený aktuální popis účelu pojistek. Níže uvedený výčet obsahuje orientační seznam pojistek a jejich funkcí, včetně relé pro stahování oken a další elektrické okruhy.
- Mirrors 10A
- Brake lights 15A
- Power socket 7,5A
- For additional electrics 15A
- Alarm and turn signals 10A
- For additional electrics 20A
- Heated rear window 10A
- Oxygen sensor 10A
- Additional power accessories 10A
- Electrical package 10A
- Automatic transmission controller 10A
- ECU (všechny řídící jednotky světlé signalizace, podsvícení palubní desky, kde je „stove“) 10A
- Interior lamp 15A
- Interior blower motor (heater / air conditioner) 10A
- Air conditioner 15A
- Interior blower motor (heater / air conditioner) 10A
- Fuel injection system 10A
- Airbags 20A
- Additional power accessories 10A
- Engine Controller 10A
- Start signal 15A
- Cigarette lighter Not used 20A
- Additional power accessories 20A
- Windshield wiper 7,5A
- For additional electrics 15A
- Front and/or rear window washer (on steering column switch) 15A
- Rear window washer 15A
- Gasoline pump 10A
- Speedometer, tachometer, temperature and fuel level gauges 10A
- ABS 10A
- Reserve 15A
- Reserve 20A
Pojistka číslo 22, 15A, je zodpovědná za cigaretový zapalovač.
V palubním prostoru se nachází také relé pro stahování oken. Relé pro stahování oken je označeno v schématech a slouží k řízení pohybu oken spolu s ovládacími prvky ve dveřích.
Engine compartment
V motorovém prostoru se pojistková skříňka nachází vedle baterie. Kryt motorového prostoru obsahuje aktuální diagram s popisem jednotlivých prvků.
Popis některých funkcí (obecně pro benzín i diesel):
- A 100A Generator (battery charging)
- 40A power windows
- With 40A cooling fan controller
- D 40A regulator of cooling fans
- E 30A for diesel engines
- F 60A for diesel engines
- G 80A for diesel engines
- H 80A main power supply, ground circuit
- I 50A ABS
- J 30A to battery ignition switch
- K 30A ABS/ESP
- ESP motor M 30A
- Headlight washer 32A
- Rear window washer 33A
- Fog lights 34A
- Electric actuator and relay for electric throttle valve 35A
- Headlights, daytime running lights 35-37A
- Rear fog lamp 37-38A
- Dimensions, license plate lighting 38A
- Klakson, battery charging 39A
- Audio, navigation, LCD display 40A
- Engine management system 41A
- Ignition coil 42A
- USR 43A
- Engine ECU 44A
Relé skříňka motorového prostoru je umístěna vedle baterie, víko obsahuje diagramy a popisy.
Relay box

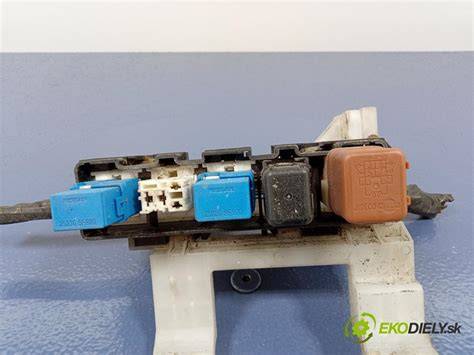

Relé skříňka se nachází na pravém „křídle“ vedle nádobky ostřikovače. Přiřazení jednotlivých relé zahrnuje:
- R1 3rd radiator fan relay (25221E)
- R2 Front tumanki PTF (25224QA)
- R3 Air conditioner relay E6 (25224D)
- R4 Horn relay (25620)
- R5 Radiator fan relay (25224J)
- R6 Headlights, light (25224A)
- R7 Starter (25224G)
Na našem YouTube kanálu je také video. Sledujte a odebírejte.
Pojistky a relé pro okna - praktické poznámky
Diskuze uživatelů ukazuje, že v některých případech může nastat problém s pojistkami a stahováním oken, zejména při přidání zadních oken do elektrického okruhu. Doporučení zahrnují:
- Zkontrolovat, zda pojistky odpovídají odběru systému při zapnutém topení a dalších skříních okruzích.
- Pokud se objeví problém s jističem/protěkotem, vyzkoušet silnější pojistku a ověřit mechanické vedení oken.
- Vyměnit pojistky dle odběru a zkontrolovat, zda kabely nejsou poškozené nebo rozkroucené.
Vložení poznámek od uživatelů a zkušeností z diagnostiky ukazuje, že často bývá problém v mechanickém vedení v dveřích, nikoliv pouze v elektrice.
Škoda Fabia MK1 - Jak opravit Stahování Oken / How to fix Window Opening
Pokud potřebujete schemata zapojení a další detaily, lze nalézt uživatelské příspěvky, které popisují postup demontáže tapecíru, kontrolu mechanismů a výměnu dílů v dveřích.
| Pojistka | Hodnota | Funkce |
|---|---|---|
| 22 | 15A | Cigaretový zapalovač |
| 40 | 40A | Rychlá odpověď pro jističe v elektrice okna |
Na závěr - aktuální poznámky z fóra ukazují, že výměna pojistek za vyšší hodnoty by měla být vždy prováděna s ohledem na odběr celého elektrického systému a kontrolu mechanických součástí dveří.
