So, you've got your OBD diagnostický skener in hand, and now you're wondering, “Where do I plug this thing in?” Nebo možná jen zajímá vás, jaký systém v Toyotě Corolla 2005 funguje. OBD2 port je standardizovaný konektor nalezený ve většině vozidel od roku 1996, včetně Toyoty. Tento port má tvar lichoběžníku, 16 děr pro závity a bývá černý, bílý nebo fialový.
Umístění OBD-II portu se liší podle modelu a roku, a proto je důležité vědět, kde hledat na konkrétním voze. I když všechna OBD-II diagnostická rozhraní mohou vypadat podobně, nejsou stejná. Propojení s propojovacím kabelem s "plným připojením" znamená, že je zapojeno všech 16 pinů, nikoli jen minimum potřebné pro základní komunikaci. Proto je důležité zvolit skener kompatibilní s vaším vozem, zejména pokud uvažujete o hlubší diagnostice nebo programování modulů.
1) Co je OBD-II a proč na něj myslet při Toyotě Corolla
Palubní diagnostický systém (OBD-II) je jádrem moderní správy stavu vozidel a poskytuje standardizované rozhraní pro přístup ke kritickým datům a diagnostickým chybovým kódům (DTC) z ECU. Adaptérové kabely tvoří základní fyzické spojení mezi portem OBD-II a diagnostickými nástroji. Kvalita a konfigurace těchto kabelů přímo ovlivňuje spolehlivost a integritu přenosu dat, což z nich činí klíčovou součást diagnostické instalace.

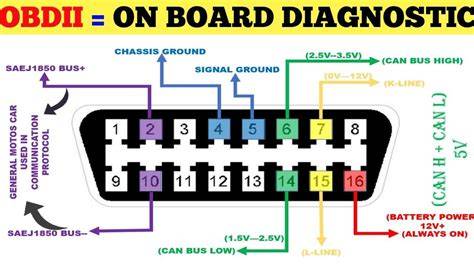

V rámci Toyoty Corolla 2005 se často používají protokoly ISO 9141-2/K-Line a ISO 15765-4 CAN (piny 4, 5, 6, 14, 16). Vozidla vyrobená kolem roku 2008 a novější již upřednostňují CAN, což zrychluje komunikaci a umožňuje širší přístup k datům. Nicméně starší Toyoty stále mohou využívat K-Line. Proto je důležité vědět, jaké protokoly vaše vozidlo používá a zda váš kabel má plné připojení pro přístup k proprietárním linkám výrobce.
2) Plné připojení vs. základní kabelové svazky a proč na to myslet
Kabelový svazek s „plným připojením“ znamená, že je zapojeno všech 16 pinů OBD-II konektoru. Piny 1, 3, 8, 9, 11, 12 a 13 bývají označovány jako „výrobcem volitelné“. I když pro běžnou komunikaci stačí některé piny vynechat, pro hlubší diagnostiku a servis specifický pro značku (jako Toyota) se vyplatí kabel s plným zapojením, který umožňuje přístup k proprietárním protokolům a datovým tokům. Uživatelé často požadují právě plné připojení, aby získali širší spektrum informací, včetně pokročilých DTC a živých dat.
Pro profesionální opravy a specifické aplikace na trhu s náhradními díly může být vynechání těchto pinů limitující. Plné připojení tedy zvyšuje vyspělost diagnostiky, umožňuje programování ECU a monitorování stavu vozidla v reálném čase. To ho činí vítaným pro servisní střediska, která řeší různé modely Toyoty a jiné značky.
3) Praktická poznámka: Umístění OBD-II portu v Toyota Corolla 2005
V moderním automobilovém kontextu je jádrem diagnostiky OBD-II. U Toyoty Corolla 2005 se port OBD-II nachází na několika možných místech v závislosti na specifickém provedení a regionu, ale časté polohy zahrnují pod palubní deskou v oblasti řidiče, často poblíž nohou nebo pod volantem. Při obhlídce vozu můžete očekávat, že zásuvka bude snadno přístupná bez potřeby demontáže velkých částí palubní desky. Pokud je umístění jinak, mechanici a nadšenci často odkazují na zkušenosti s daným modelem a rokem výroby.
4) Obrázky a vizuální důkazy
Obrázek 1: Zesílený vnější plášť kabelového svazku pro zvýšenou odolnost a hořlavost.
Obrázek 2: Zpomalovač hoření a použití PVC materiálu pro lepší izolační vlastnosti.

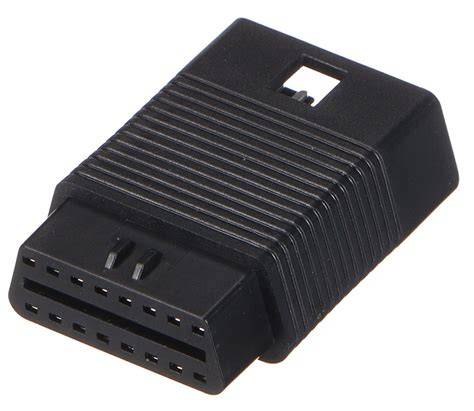

Obrázek 3: Standardní samice OBD-II port podle mezinárodního designu 16‑pinového rozhraní.
Obrázek 4: Y‑rozbočovač s jedním samcem a dvěma samičími konektory, který umožňuje současné připojení více zařízení.
5) Technické detaily o kontrahování a spolehlivosti
Konektory OBD-II společnosti Jiatel splňují normu SAE J1962 a zahrnují nejnovější revizi SAE J1962-3 (2019). Pozlacené piny (tloušťka ≥3 μm) zajišťují odolnost proti korozi a nízký kontaktní odpor (≤50 mΩ). Kabely jsou navrženy pro provoz v teplotním rozsahu od -40 °C do +105 °C a musí odolat vibracím, teplotním šokům a chemickým látkám. To vše s cílem minimalizovat ztrátu signálu a zvýšit dlouhodobou spolehlivost diagnostiky.
Pro Toyotu Corolla 2005 a podobné modely je tento typ robustního a kvalitního kabelového svazku klíčový, protože zajišťuje stabilní komunikaci s ECU a dostupnost hlubších diagnostických dat. Plné připojení tedy umožňuje přístup k pokročilým funkcím včetně programování motoru a monitorování stavu v reálném čase, což je přínosné pro servisní práce a diagnostiku poruch.
6) Aplikace a výhody plného připojení v praxi
- Komplexní diagnostika motoru, převodovky, ABS a airbagů s trvalým datovým tokem.
- Možnost napojení dalších zařízení (např. palubní kamera, telematika) na stejný port bez rušení základní komunikace.
- Rychlejší a přesnější identifikace závad, snížení počtu opakovaných návštěv a sprostředkovaných oprav.
- Redukce provozních nákladů díky vyšší efektivitě techniků a delší životnosti diagnostických nástrojů.
7) Shrnutí a doporučení pro majitele Toyoty Corolla 2005
Pokud hledáte OBD-II port a plánujete provádět pokročilou diagnostiku, zvažte kabelový svazek s plným připojením a prověřenou kvalitou. Pro Toyotu Corolla 2005 je důležité zjistit, jaké protokoly vozidlo používá (K-Line a/nebo CAN) a vybrat skener, který tyto protokoly podporuje. U starších modelů zvažte možnost K-Line pro diagnostiku ECU, zatímco CAN lze využít u novějších verzí. Kabely s kvalitní izolací, pozlacenými piny a odolným pláštěm minimalizují riziko výpadků a zvyšují přesnost diagnostiky.
Vizuální důkaz vyobrazuje konfiguraci Y-rozbočovače a jasně demonstruje, jak lze současně využít standardní OBD port a další zařízení napájené z OBD. Při výběru kabelového svazku sledujte specifikace: plné zapojení pinů, zajištění kvality, testování vodivosti a mechanických vlastností, a shodu s normami SAE J1962/J1962-3.
