Ventilové vůle jsou často diskutovaným tématem mezi majiteli SV650 a nadšenci do úprav motorů. Diskuse se soustředí na to, jak se mění časování, chod a hluk rozvodu při různých hodnotách vůle, a jaké důsledky to má pro provoz motoru. V následujícím textu shromažďuji klíčové poznatky a zkušenosti z diskusí a odborné literatury, konkrétněji popisuji, jak se vůle projevuje na provozních stavech a proč je důležitá rezerva pro různé provozní stavy.
Co je „provozní vůle“ a proč ji řešit
Provozní vůle má být co nejmenší, v optimálním případě jen tolik, aby se udržel mazací film mezi základní kružnicí vačky a zdvihátkem. To může být dejme tomu 0,01 mm, ale záleží na způsobu mazání, materiálu vačky a zdvihátka, konstrukčním provedení. Je potřeba určitá rezerva pro všechny provozní stavy, takže ve finále je to o několik setin víc. Se zvětšující se ventilovou vůlí se zvyšuje hluk rozvodu, vznikají rázy, následkem je větší opotřebení vaček a zdvihátek, pitting, kmitání pružin, vysoká rychlost dosedání ventilu do sedla s následkem opotřebení sedel (otlaky, pitting) nebo dokonce přetržení dříku ventilu.
Seřizovací vůle je větší, u našich OHC motorů s vodou chlazenou hliníkovou hlavou je předpis obvykle v rozmezí 0,10-0,20 mm pro sací ventil a 0,15-0,25 mm pro výfukový ventil. Otázka je, jak moc se změní časování se změnou ventilové vůle. Tady je důležité upozornit, že úhly časování se stanoví při zvětšené vůli.
Časování, vůle a praktické dopady na chod motoru
Dohoda je obvykle vůle 1 mm, jak uvádí např. Honda ve všech svých manuálech, aby bylo možné rozvody s dostatečnou přesností nastavit a vačku zkontrolovat. Při provozní vůli je pak úhel otevření cca o 10-20° větší, dle tvaru vačky. Vačku lze rozdělit na tři úseky od základní kružnice k vrcholu - část, kde se ventil urychluje, část, kde dochází ke zpomalení a náběh od základní kružnice s konstantní rychlostí.
Kromě úhlu otevření a zdvihu vačky je důležitý poměr mezi zrychlujícím a zpomalujícím úsekem vačky. Běžné automobilové motory mohou mít tento poměr asi 1:1 a v rozvodu jsou pak relativně vysoké síly; plnění válce je horší a vačka má na první pohled malý radius na vrcholu, takže paradoxně vypadá jako „ostrá“, i když motor je ve výsledku dost tupý.

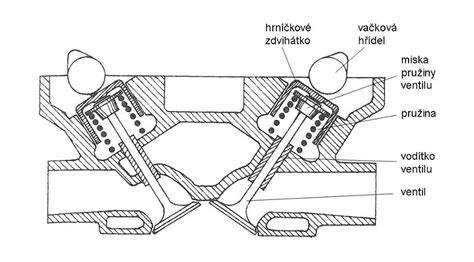

Následující obrázky jsou ze zmíněné literatury a ukazují rozdíl mezi harmonickou a modifikovanou vačkou, i když to teď řešíme jen obecně. Na příkladu z obrázku je vidět, že náběh a výběh jsou odlišné. Je to proto, aby ventil i při větší ventilové vůli dosedal do sedla s konstantní rychlostí, nezaklepával se a nepřetrhl.
Konkrétní dopady na chod SV650 a nízké otáčky
A jak zvětšení vůle, například o 0,06 mm, tedy odpovídající asi 5° pootočení kliky, ovlivní chod motoru? Případ SO, sání otevírá, 5° rozdíl v časování neovlivní výkon ani pravidelnost chodu motoru. VO, výfuk otevírá, 5° rozdíl v časování neovlivní výkon v otáčkách, ale je důležitý v nízkých a volnoběžných otáčkách. Tlakové impulzy do výfuku ovlivňují odvedení spalin z válce. Nejde ani tak o načasování, jako spíš o rychlost otevírání ventilu a tím i o intenzitu tlakového pulzu.
Při zvětšené vůli je otevírání ventilu rychlejší a například na volnoběh jde do výfuku místo „upšouknutí“ daleko intenzivnější ráz. Pokud jsou tlakové pulzy např. řadového čtyřválce nestejné, každý válec vyplachuje a plní jinak, což se projeví na volnoběhu a nepravidelném záběru z nízkých otáček.
Praktické doporučení a poznámky z diskuzí
Diskutující v různých vláknech zdůrazňují, že kontrola a nastavení vůlí je důležitá zejména po najetí určité vzdálenosti, kdy vůle může nabrat na volnosti a měnit charakter chodu. Někteří uvádějí, že vůle byla u nich během 25-42 tisíc km téměř neměnná, a zkoušení po sezóně ukázalo jen malé odchylky. Jiní vyhledávají ověřené tabulky vůlí pro SV1000 a rádoby „ ověřená“ data z literatury, aby mohli mechanikovi přesně vypsat odpovídající hodnoty.
Je doporučeno chápat provozní vůli jako parametr, který vyžaduje udržování v tolerancích, s ohledem na mazání, materiál a konstrukci. Při provozní vůli tedy není nutné očekávat dramatické změny výkonu, ale v nízkých otáčkách může dojít k výraznějším rázům a nepravidelnostem, pokud vůle přesáhne rozumnou mez.
Krátká poznámka k ilustracím a literatuře
Ukázky rozdílů mezi typy vaček a jejich vliv na tok plynu a cyklus spalování ilustrují, že i menší změny vůle mohou ovlivnit dynamiku motoru, zejména při nízkých otáčkách a při volnoběžkách. Důležité je sledovat celkovou pevnost a spolehlivost rozvodů, aby nedošlo k nadměrným tlakům a opotřebení.
