Podvozek letadla - komplexní slovníček a praktické pojetí
Definice a přehled
Podvozek letadla (neboli spodní stavba) je kompletní sestava kol, tlumičů, brzd, vzpěr, mechanismů zatahování a souvisejících systémů, které podpírají letadlo během provozu na zemi a umožňují bezpečný vzlet i přistání.
Hlavní funkce podvozku
Nesení hmotnosti: Podpírá statická i dynamická zatížení letadla během všech fází na zemi.
Tlumení nárazů: Rozptyluje kinetickou energii při přistání nebo přerušovaném vzletu a chrání drak letadla.
Stabilita při pojíždění: Zajišťuje směrové ovládání a stabilitu při pojíždění, vzletu a přistání.
Brzdění/zpomalení: Je vybaven brzdami pro bezpečné zastavení po přistání nebo při přerušení vzletu.
Přizpůsobivost: Může být vybaven plováky, lyžemi či jinými úpravami pro různé povrchy.
Konstrukci podvozků upravují normy jako EASA CS-25 a FAA FAR Part 25, které zajišťují bezpečnost, spolehlivost a výkonnost. Moderní systémy mohou zahrnovat elektronické monitorování stavu a pokročilé ukazatele polohy.
Historický kontext a vývoj
Podvozek se vyvíjel spolu s historií letectví. První kluzáky a Wright Flyer používaly dřevěné lyžiny. S rostoucí hmotností a rychlostí letadel byly lyžiny nahrazeny koly a ve 20.-30. letech se objevily robustní podvozky s gumovými pneumatikami a základními tlumiči. Druhá světová válka přinesla zatahovací podvozek pro lepší aerodynamiku a specializované systémy jako plováky a lyže. Trysková éra přinesla hydraulické zatahování, pokročilé materiály a vícekolové podvozky pro těžší letadla. Dnes podvozky nesou hmotnost přes 500 000 kg, obsahují bezpečnostní prvky a využívají prediktivní údržbu i kompozity pro další zlepšení.
Typy podvozku a jejich konfigurace
Podvozky dle provozního režimu
Pevný podvozek: Zůstává vysunutý během všech fází letu. Bývá u lehkých letadel a cvičných strojů; jednoduchý, robustní a spolehlivý.
Zatahovací podvozek: Zasouvá se do draku letadla, snižuje odpor a zlepšuje rychlost i spotřebu paliva. Obsahuje hydraulické nebo elektrické ovládání a uzamykací mechanismy.
Konfigurace podvozku
Tříkolový podvozek: Dvě hlavní kola za těžištěm a řiditelné příďové kolo. Lepší stabilita na zemi, snížené riziko převrácení na čumák, vhodný pro většinu dopravních a business jetů.
Podvozek s ocasním kolečkem (konvenční): Dvě hlavní kola vpředu a malé kolečko vzadu. Lehký, lepší světlá výška vrtule, ale náročnější na ovládání v terénu a náchylnější k groundloopu; oblíbený u akrobatických a bush letounů.
Tandemový a postranní podvozek: Hlavní kola podél trupu s bočními stabilizátory; používán v specifických aplikacích a specialitách (např. U-2, B-52).
Alternativní typy
Plováky/pontony: Pro provoz na vodních plochách (hydroplány).
Lyže: Pro sníh či led (letadla na lyžích).
Lyžiny: Používají vrtulníky a kluzáky.

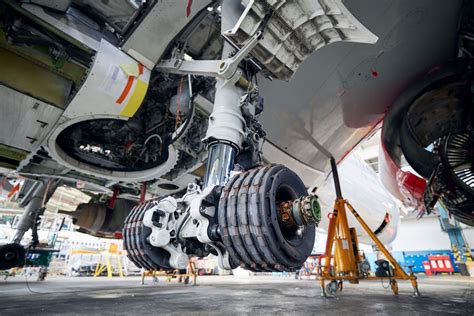

Klíčové části podvozku a materiály
Kola a pneumatiky: Vyráběny z vysoce pevných slitin; pneumatiky snášejí vysoké zatížení a rychlosti, často s více vrstvami výztuh. Tlumení vzduchem a olejem v oleopneumatických vzpěrách. Dveře podvozku a jejich kryty pro aerodynamické vyhlazení a bezpečnostní uzávěry.
Tlumiče (vzpěry): Oleopneumatické vzpěry kombinují stlačený plyn a hydraulickou kapalinu pro pohlcení energie při přistání. Důležitá je údržba kapaliny, tlaku a těsnosti.
Brzdy: Hlavní kola bývají s kotoučovými brzdami z oceli či karbonových kompozitů; hydraulické ovládání, protiskluzové systémy a vysoké tepelné zatížení. Systémy často monitorují teplotu a opotřebení.
Řídicí mechanismy: Příďové či ocasní kolečko napojené na pedály stranového řízení či páky. U velkých letadel bývá posilovač řízení (hydraulický/elektrický).
Zatahovací systémy: Zajišťují hydraulické, elektrické nebo pneumatické mechanismy s horními a dolními zámky, squat switch pro noční situace a nouzové ruční vysunutí.
Dveře a kryty podvozku: Zakrývají šachty pro aerodynamiku; důležitá je bezproblémová funkčnost a izolační těsnění proti úniku vzduchu.
Indikace polohy a výstražné systémy: V kokpitu visí kontrolky „podvozek vysunut“, „zasunut“ nebo „v pohybu“. Pokročilé systémy poskytují aktuální sledování polohy a uzamčení podvozku pro bezpečné operace.
Materiály a konstrukce
Konstrukční materiály: Hliník, titan, vysoce pevná ocel, kompozity (uhlíková vlákna) - volba podle požadované pevnosti a hmotnosti.
Kritéria návrhu: Podvozek musí odolávat extrémnímu zatížení, korozní ochrana, aerodynamika se snížením odporu a redundance s případnými záložními systémy pro nouzové vysunutí.
Provozní použití a praktické scénáře
Jak se podvozek používá: Pojíždění nese celou hmotnost, tlumí nárazy a umožňuje řízení a brzdění; při vzletu a přistání přenáší zatížení a energii; při pozemní manipulaci umožňuje tažení a parkování.
Příklady z praxe: Cessna 172-pevný tříkolový podvozek, jednoduchý a spolehlivý pro výcvik; Boeing 737-zatahovací tříkolový podvozek, složitější přes kontury vícekolových systémů; Twin Otter s plováky-amfibijní varianta pro dráhu i vodu.
Výzvy v provozu a údržbě podvozků
Provozní zatížení a environmentální vlivy: Nárazy při přistání, boční a dynamické síly, vlhkost a teploty mohou ovlivňovat výkon i životnost.
Časté poruchy: Výbuch pneumatiky (FOD, podhuštění, přehřátí), únik vzpěry, přehřívání brzd, shimmy kol. Řešení zahrnuje tlumení kmitů a redundantní vysouvání.
Konstrukční řešení a údržba
Oleo vzpěry, tlumiče kmitů, redundantní vysouvání, chlazení brzd a kvalitní těsnění. Pravidelné kontroly tlaku vzduchu a kapaliny, stav pneumatik, opotřebení brzd, teplotní monitoring a test správnosti zatahování.
Údržba a inspekce: Pravidelné kontroly tlaku, stavu pneumatik, vzpěr a kapalin; kontrola nouzových systémů a elektromagnetických komponent; sledování koroze a únavových trhlin; rostoucí význam prediktivní údržby a elektronického monitorování stavu.
Budoucí trendy v podvozcích
K inovacím patří: kompozitní materiály s více uhlíkovými vlákny pro lehčí a pevnější podvozky; chytré senzory pro monitorování stavu; elektrické ovládání pro snížení složitosti hydrauliky a redukci hmotnosti; snižování hluku pro městský provoz.
Příslušenství a reálné zkušenosti
Podvozky a komponenty pro konkrétní modely: Osa podvozku s závitem 4 mm, délka 48 mm - balení 2 kusy; maketová ostruha s kolečkem pro modely v různých velikostech; ostruha řiditelná pro modely s váhou 3-8 kg.
Na konkrétním příkladu: Dynamic od Aerospoolu - kvalitní dvoumístný dolnoplošník s pevným či zatahovacím podvozkem, trup a křídlo z kompozitů, dolet a provozní parametry přizpůsobené pro aerovleky i dlouhé cesty. Příslušenství a údržba: standardní servisní intervaly 50 a 100 hodin, cena verze Travel kolem 1,8 milionu Kč a plně vybavený stroj může překročit 3 miliony Kč. Kabina a bezpečnostní prvky odpovídají normám, palivová nádrž 75 l (s volitelným navýšením až 120 l).
Praktické shrnutí pro nadšence a piloty
Dynamic je ukázkou, jak kvalitní konstrukce a sofistikované systémy mohou spojit vysoké výkony, jednoduchou pilotáž a dlouhodobou životnost. Je vhodný jak pro kluby, tak pro cestovní létání a vlečení kluzáků, a zároveň nabízí možnosti konfigurací podle preferencí pilota.
Přehled užitečných konceptů a příkladů
- Pevný podvozek: jednoduchý, robustní, spolehlivý pro lehké a cvičné stroje.
- Zatahovací podvozek: aerodynamický a úsporný pro výkonnější stroje.
- Tříkolový vs. ocasní: volba podle typu letadla a terénu pro lepší stabilitu a ovladatelnost.
- Plováky a lyže: pro vodní a sněhové provozy.
| Typ podvozku | Charakteristika | Příklady |
|---|---|---|
| Pevný | Vysunutý po celou dobu letu, jednoduchost a odolnost | Piper PA-18, Cessna 172 |
| Zatahovací | Skrytí v draku, aerodynamika a úspora paliva | Cirrus SR22, Boeing 737 |
| Tříkolový | Podvozek s hlavními koly a řiditelným příďovým kolem | Většina dopravních letounů |
| Ocasní (konvenční) | Hlavní kola vpředu, ocasní kolo vzadu | Akrobatické a historické modely |
