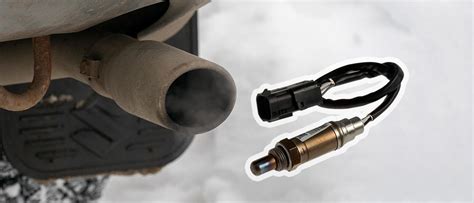

Lambda sonda je klíčovým prvkem emisního systému vozidla. Zajišťuje, že směs paliva obsahuje správné množství kyslíku pro efektivní spalování šetrné vůči životnímu prostředí. Lambda sonda se nachází uvnitř sběrného výfukového potrubí v blízkosti motoru, u vozů vybavených EOBD II (evropské vozy vyrobené po roce 2001) se druhá sonda nachází za každým z katalyzátorů. Jejím účelem je měřit jejich výkonnost. Sonda měří procento nespáleného kyslíku, aby zjistila, zda jej není příliš (příliš chudá směs) nebo málo (příliš bohatá směs).
Výsledky jsou odesílány do řídicí jednotky motoru (ECU), takže množství kyslíku vstupující do motoru lze upravit na optimální úroveň. Na trhu jsou tři druhy lambda sond. Ten nejstarší a nejběžnější je lambda sonda s oxidem zirkoničitým. Tento typ existuje v různých konfiguracích (jeden, dva, tři nebo čtyři kabely) v závislosti na tom, zda je sonda předehřívaná či nikoli. Druhý typ je lambda sonda s oxidem titaničitým, rovněž se čtyřmi dostupnými typy (viz obrázek), tento typ lze snadno identifikovat, protože průměr závitu je menší než u typu s oxidem zirkoničitým (vizuální vodítko: tyto sondy mají žluté a červené kabely).
A konečně třetí typ je tzv. širokopásmová lambda sonda, také známá jako „sonda s 5 kabely“, je nejnovější a nejpřesnější. Lambda sonda slouží k regulaci směsi paliva, přičemž ECU reaguje na měření ze sondy k určení potřebného množství paliva. Pokud jednotka ECU neobdrží ze sondy žádná měření, například když motor právě nastartoval nebo pokud sonda nefunguje, použije pevně danou bohatou směs, čímž se zvýší spotřeba paliva a emise.
Pokud je lambda sonda nebo její vedení opotřebené či poškozené, vozidlo bude neustále cirkulovat bohatou směs, tudíž se zvýší spotřeba paliva a ostatní prvky emisního systému. Běžná lambda sonda má dlouhou životnost, ale přesto se může porouchat. Lambda sondu zkontrolujete tak, že zkontrolujete napětí u vedení signálu (obvykle černé barvy). Pokud je lambda sonda vyhřívaná (tři nebo čtyři vedení), vezměte topné těleso a ohmmetrem změřte jeho odpor. Topné těleso se skládá ze dvou vedení stejné barvy, obvykle bílé nebo černé.
Měřené napětí u vedení signálu je podobné napětí naměřenému u lambda sondy s oxidem zirkoničitým. Nízká hodnota napětí poukazuje na chudou směs, zatímco vysoké napětí (cca 1 V) odpovídá bohaté směsi. Demontáž lambda sondy si usnadníte použitím speciálního nástrčkového klíče. V katalogu zkontrolujte správnou aplikaci, podobné aplikace mohou mít jinou reakční dobu, nemusí být stejné. Na závit nové sondy aplikujte mazivo, usnadníte si montáž a pozdější demontáž.
Obsah obsažený v tomto videu má pouze informativní charakter a neměl by být používán namísto odborné rady certifikovaného technika nebo mechanika. Ahoj, chtěl bych poprosit o vaše zkušenosti... Nedávno jsem byl na emisích s V70II, 2,4 benzín LPG 2001 a hlásilo to špatnou funkci lambda sondy. Auto jede sice dobře (jenom je třeba čas od času seřídit LPG, protož to rozhazuje nastavení benzínu), ale říkal jsem si, že tu lambdu bych vyměnil.
Jak identifikovat a diagnostikovat problémy se sondou
Lambda sonda hraje klíčovou roli v řízení spalování a emisí moderních automobilů. Její úkolem je měřit obsah kyslíku ve výfukových plynech a předávat data řídicí jednotce motoru. Pokud lambda sonda nefunguje správně, může dojít ke zvýšené spotřebě paliva, horšímu výkonu i neúspěchu při měření emisí.
Chybu lambda sondy (např. Mechanické poškození) bývá nutné diagnostikovat prostřednictvím OBD a vizuální kontroly. Životnost lambda sondy se pohybuje kolem 100 000 - 160 000 km. Po překročení této hranice není jisté, že bude reagovat dostatečně rychle a přesně. Proto je vhodné nechat sondu otestovat ve specializovaném servisu.
Mezi hlavní příznaky patří větší spotřeba paliva, neúspěšná emisní kontrola a chybový kód. Ne vždy však jde o vadné čidlo; může jít o karbonové úsady v motoru, které zhoršují měření. Dekarbonizace motoru vodíkem může pomoci odstranit úsady a uvést měření zpět do normy. Při výměně lambda sondy postupujte podle návodu výrobce a zkontrolujte správné umístění přední vs. zadní sondy.
Pro testování funkčnosti se nejčastěji používá diagnostika řídicí jednotky (přes OBD port lze načíst aktuální hodnoty a chyby). Než sondu otestujete, je vhodné mít čistý motorový prostor bez usazenin. Životnost sondy i motoru ovlivňuje kvalita mazání; proto je užitečné sledovat typ oleje a jeho vlastnosti.
Praktické kroky opravy a výměny
- Lambda sonda je demontována odpojením elektrického konektoru a odšroubováním.
- Montáž nové sondy postupujte opačně; zkontrolujte těsnost a dotahovací moment podle katalogu.
- Před opětovnou jízdou zkontrolujte elektrické zapojení a napětí na signálovém vedení; v případě vyhřívané sondy zkontrolujte odpor topného tělesa.
- Po výměně vyčistěte motorový prostor a proveďte krátkou zkušební jízdu, aby ECU znovu naučila správnou bohatost směsi.
Pokud si nejste jisti, zda provést výměnu sami, zvažte konzultaci s odborníkem. Při výměně svépomocí si pečlivě nastudujte postup a zajistěte bezpečnostní opatření, jako je ruční brzda a chránič pod vozidlem.
Lambda sonda je takový nenápadný díl, který málokdo řeší až do doby, než se na palubní desce rozsvítí kontrolka motoru, auto začne mít vyšší spotřebu nebo neprojde emisemi. Lambda sonda, která bývá označována také jako kyslíkový senzor, měří obsah kyslíku ve výfukových plynech a data předává ECU.
Cílem je dosáhnout ideálního spalování za předpokladu snížení spotřeby paliva a splnění emisních norem. Jde o zcela bezpečnou a ekologickou metodu, kdy se motorem a všemi jeho součástmi prožene směs vodíku a kyslíku. Životnost sondy se pohybuje mezi 80 000 - 160 000 kilometry a k jejímu udržení pomáhají pravidelná dekarbonizace a kvalitní olej.
Tipy pro údržbu a prevenci
- Pravidelně kontrolujte napětí na signálovém vedení a případně odpor topného tělesa.
- Dbajte na kvalitu paliva a hydrodynamiku motoru - karbonové úsady snižují přesnost měření.
- Při potížích s emisemi vyzkoušejte diagnostiku a kontrolu chybových kódů přes OBD port.
- Pokud je potřeba, nechte dekarbonizovat motor a zkontrolovat letošní stav lambda sondy při servisní prohlídce.
Lambda sonda vysvětlena s animací | Zvládnutí automobilových senzorů | Část 14
Často používané typy a jejich poznávací znaky
Existují tři hlavní typy lambda sond: s oxidem zirkoničitým (tradiční a nejběžnější), s oxidem titaničitým (menší závit a barevné kabely) a širokopásmová lambda sonda s pětistranným zapojením. Před výměnou ověřte správný typ pro dané vozidlo a katalyzátor, aby nedošlo k nesouladu v měření a výpočtu dávky paliva.
Pokud se objeví potíže po výměně, může jít o nevhodnou novou součástku, špatné dotažení závitu, nebo problém v elektrickém systému vedení. Důsledkem může být opětovné problémy s emisemi a vyšší spotřeba paliva.
Další související součásti a souvislosti
V dnešní době se spalovací motory snaží být co nejefektivnější z hlediska emisí i spotřeby paliva. Lambda sondy hrají zásadní roli v řízení spalování pro zážehové i dieselové motory. Z hlediska údržby je důležité sledovat kvalitu mazání a motorový olej, které pomáhají držet spalování i usazeniny pod kontrolou.
V případě potřeby můžete využít dekarbonizaci motoru vodíkem jako doplňkové řešení pro odstranění karbonových úsad z lambda sondy a dalších částí výfukového systému. Po diagnostice je vhodné rozhodovat o opravě či výměně podle konkrétního typu auta a stavu sondy.
