Volvo S60 je elegantní a dynamický sedan, který se vyrábí od roku 2001. Tento model je známý svou spolehlivostí, bezpečností a komfortem jízdy. Během let výroby prošel několika generacemi a modernizacemi, přičemž každá z nich přinesla nové technologické inovace a vylepšení. Volvo S60 nabízí různé možnosti motorizace, včetně benzínových, dieselových a hybridních motorů, což umožňuje řidičům vybrat si podle svých preferencí a potřeb.
Co je obsahem tématu a jak souvisí s původním dotazem
Tento článek shromažďuje a uspořádává informace o schématech zapojení, pojistkových skříňkách a jejich rozmístění v modelech Volvo S60, včetně praktických poznámek k hlášeným dotazům ohledně lambda sond, frontálních senzorů a problémů s elektrickým systémem. Zdrojem jsou popisy pojistek, jejich hodnot a umístění v motorovém prostoru i v interiéru vozidla, spolu s upozorněními na běžné závady a kontrolní postupy.

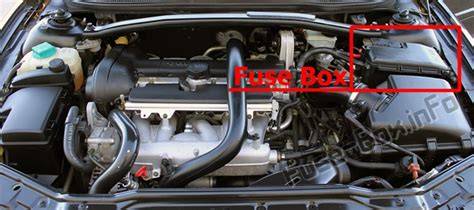

Rozmístění pojistek a pojistkové skříňky
Pojistkové skříňky ve Volvo S60 jsou obvykle rozmístěny v několika částech vozidla a jejich čísla spolu odpovídají konkrétním okruhům napájení. Důležitá je poznámka, že v různých verzích a ročnících může být rozložení mírně odlišné, proto je vždy vhodné ověřit konkrétní diagram pro daný motor a výbavu.
- Pojistka č. 11 - zásuvky 12 V pro přední i zadní sedadla. Nachází se v pojistkové skříňce přístrojové desky pod volatem. Slouží k napájení zapalovače cigaret a souvisejích zásuvek.
- Pojistka č. 22 - zásuvky 12 V v středové konzoli. V některých provedeních bývá umístěna i v tunelové oblasti či v zadní části prostředku vozidla. Chrání zapalovací zásuvky a jejich napájení ve středové části vozu.
- Pojistky č. 24-26 - další napájecí okruhy pro zapalovací zásuvky v různých částech vozu (například mezi předními sedadly, v konzolce mezi sedadly a v zavazadlovém prostoru). Je důležité zkontrolovat podle konkrétního diagramu motorového prostoru.
V textu je opakován konzistentní důraz na to, že při výměně pojistek je nutné používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Diagramy na stránkách popisující skříňky ukazují čísla pojistek, jejich ampér value a komponenty, které chrání.
Front lambda sonda a lambda sondy obecně
Dotazy ohledně umístění frontální lambda sondy jsou časté. U některých verzí S60 bývá front lambda umístěna na výfukové kolínce, obvykle těsně za turbomotor. U jiných konfigurací se může nacházet výše, ještě před vlnovcem. Pokud diagnostika ukazuje na problém s lambda sondou, je vhodné zkontrolovat nejen samotnou senzor, ale i kabeláž, která může být vedena po tepelné izolaci a fixována cvočky; oslabení kabelu může vést k prodření a špatnému signálu.
Je důležité rozlišovat mezi lambda sondou v předním systému (front lambda) a případnými dalšími senzory v motoru. Diagnostika k dispozici pomáhá určovat, zda problém souvisí se samotnou sondou, kabeláží, nebo s jinou součástí motorového systému.
Často se objevující problémy a jejich souvislosti
- Vadný nebo odešlý modul řízení motoru (ECM) - může ovlivnit činnost lambda sond i další řídicí moduly.
- Poškozený kabel vedoucí k lambda sondě - viz výše, kabel může být prodřen tepelným štítem.
- Pojistky zapalovače cigaret - špatně funkční napájení může ovlivnit elektronické okruhy a diagnostiku.
- V některých případech může být problém v samotném senzoru lambda, nebo v souvisejících komponentách - systémové kontrolky a chybové kódy by měly napovědět směr.
Praktické poznámky a doporučené postupy
Pokud hledáte schéma zapojení a chcete identifikovat front lambda sonda v konkrétní úpravě S60, držte se následujících kroků:
- Podívejte se na diagramy pojistkové skříňky - čísla pojistek a jejich umístění v motorovém prostoru i v interiéru jsou uvedena pro rychlou orientaci.
- Zkontrolujte kabeláž lambda sondy - zda není prodřená nebo uvolněná a zda cvočky nezpůsobují kontakt s tepelného štítu.
- Ověřte konkrétní umístění lambda sondy pro vaši verzi motoru (kolínka výfuku a pozice před vlnovcem) a porovnejte s diagnostikou.
- Udržujte pojistky stejné ampér hodnoty při výměně, aby nedošlo k poškození elektrického systému.
Možné vizualizace a doprovodné materiály
Pro lepší orientaci v systému zapojení a pojistkových skříní můžete využít následující vizualizace:
V odkazu na ilustrativní diagramy je možné nalézt čísla pojistek, ampérové hodnoty a odpovídající komponenty pro ochranu elektrických okruhů.
Volvo S60 V70 Turbo oxygen O2 sensor connector (front and rear) 2001-2009
Potřeba tabulky - přehled klíčových pojistek
| Císlo pojistky | Napětí a popis | Umístění |
|---|---|---|
| 11 | 12 V zásuvky pro přední i zadní sedadla | Přístrojová deska pod volantem |
| 22 | 12 V zásuvky ve středové konzoli | V motorovém prostoru/konzola |
| 24-26 | 12 V zásuvky mezi sedadly a v zavazadlovém prostoru | Konzole a zavazadlový prostor |
Diagrams a texty v této stránce ukazují čísla pojistek, jejich ampér hodnoty a komponenty, které chrání. Při výměně pojistek je nutné použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému.
