Vypočet šnekové převodovky: klíč k správnému návrhu šnekových elektro provodovek

Šnekové převodovky - elektropřevodovky v nejvyšší kvalitě. Prodej převodovek přímo ze skladu s rychlým dodáním. Široký výběr možností a provedení. Množství variant s dutým hřídelem, s klasickým hřídelem v jakémkoli provedení. V případě potřeby jsou vám k dispozici naši profesionální prodejci. Ochotně vám poradí a zodpoví všechny vaše otázky.

Šneková převodovka - elektropřevodovka (šneková) má široké portfolio využití. Od mlýnků na maso až po těžké dopravníkové pásy a podavače. Díky tomu jsou vhodným adeptem téměř bez ohledu na vaši hlavní činnost. Všechny převodovky máme v tomto okamžiku na skladě, který patří mezi jeden z největších v okolí. Vybrat si můžete přesný převodový poměr, který potřebujete. Také si můžete vybrat typ příruby elektromotoru a v případě potřeby vám umíme dodat i elektromotor.

Specifikace a konfigurace pro správný výběr

Šnekové elektropřevodovky patří mezi velmi oblíbené převodovky. Ceník šnekových převodovek a konkrétní ceny jednotlivých provedení a typů najdete při konkrétních produktech. Je u nich také dostupný individuální konfigurátor, ve kterém si víte přesně vyklikat převodovku, o jakou máte zájem. Na výběr máte z 5 parametrů. V první řadě je to celková velikost převodovky, potom převodový poměr, průměr vstupního hřídele, průměr výstupního hřídele a provedení příruby motoru. Správný výběr těchto možností je velmi důležitý pro správné fungování převodovky a její maximální využití.

Proto si na tomto dejte záležet a nevybírejte zhurta. Pokud si nejste jisti, určitě se předem poraďte a vyhnete se tak zbytečným komplikacím při reklamaci nebo výměně převodovky. I v tomto případě patří známé rčení, dvakrát měř a jednou řež. Šnekové převodovky se používají k určení jmenovitých otáček motoru a produkují nízkootáčkový vysoký točivý moment založený na redukčním poměru, který nabízí uživatelům řadu výhod.

Vlastnosti a výhody

Kromě nízkého poměru redukce rychlosti v malém balení nabízejí šnekové převodovky uživatelům vysoký multiplikátor výstupního točivého momentu a jsou schopné odolávat nárazovému zatížení lépe než jiné konstrukce. Tyto převodovky jsou také cenově výhodné a kompaktní. Všechny máme skladem a odesíláme je v co nejkratším možném čase.

Existuje několik specifikací, které budete muset zvážit při výběru šnekové převodovky. Zaprvé, jaké jsou požadavky na vstupní a výstupní moment? Pokud bude velikost převodovky důležitým faktorem, pak zkontrolujte specifikaci rozměrů, aby se vám zařízení vešlo tam kam ho plánujete používat. Spolupráce se správným dodavatelem vám může pomoci nejen najít správný převodový poměr, ale také se vyhnout některým z nejčastějších chyb při výběru převodovky. Pochopení specifikací vaší konkrétní aplikace nebo projektu je nezbytné pro výběr správné šnekové převodovky.

Historie a princip šnekových převodovek

Šnekové převodovky patří mezi nejpoužívanější reduktory. Nalezneme je téměř ve všem, od hodinek po průmyslové stroje. Hlavním důvodem je, že se jedná o efektivní řešení úhlového převodu za velmi přijatelou cenu. Šnekové převodovky je možné kombinovat s dalšími převodovkami, čímž lze dosáhnout vysokého převodového poměru při relativně malých zástavbových rozměrech.

Konstrukce šnekového převodu, historie i význam se vyvíjely. Koncepce šnekového převodu není posledním výstřelkem technologického výzkumu. Historické důkazy ukazují, že staří Řekové používali podobné mechanismy již ve 3. století před naším letopočtem. Šnekové převody se široce prosadily během průmyslové revoluce na konci 18. a na počátku 19. století. Jak rostlo průmyslové odvětví a technologie pokročily, význam šnekových převodovek nadále vzrůstal.

Podstatou šnekového převodu je dvojice ozubených mimoběžných kol skládajících se ze šneku, čili šroubovice a šnekového kola, které se podobá kolu s čelním ozubením, jež je přizpůsobeno šroubovici šneku. Jedinečnou a hojně využívanou vlastností šnekového převodu je to, že je při vyšších převodech nereverzibilní, což znamená, že šnek může pohánět šnekové kolo, ale kolo nemůže pohánět šnek. Důvodem je úhel kontaktu mezi šnekem a ozubeným šnekovým kolem. Velký převodový poměr i = 5 až i100 a v některých případech i více.

Praktické vzorce a výpočty

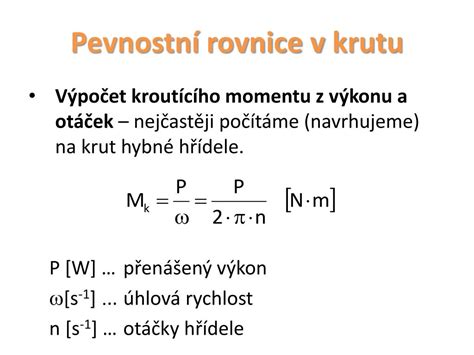

Výstupní točivý moment šnekové převodovky můžete vypočítat pomocí tohoto vzorce: Točivý moment reduktoru = 9550 × výkon motoru ÷ (otáčky vstupního motoru jmenovitého výkonu × převodový poměr × účinnost reduktoru). Pro INEED šnekové převodové motory můžete použít následující vzorec pro výpočet výstupního točivého momentu převodovky: Výstupní točivý moment = (Vstupní výkon × 9550) ÷ (Vstupní otáčky × Převodový poměr × Účinnost). Proměnné a jednotky je nutné správně definovat: Příkon (kW), Vstupní rychlost (ot./min), Převodový poměr, Účinnost (desetinné číslo).

Vliv účinnosti a převodového poměru: Účinnost šnekových převodů bývá mezi 84 % a 95 % v závislosti na konstrukci. Převodový poměr funguje jako multiplikátor točivého momentu; vyšší poměr zvyšuje výstupní moment, ale snižuje výstupní otáčky. Při výpočtu vždy zohledněte obě veličiny, protože malá změna účinnosti může mít velký vliv na výsledný točivý moment. Pro určení správného převodového poměru vycházejte z požadavků na zátěž a požadované otáčky.

Data potřebná pro výpočet: Před výpočtem výstupního momentu šnekové převodovky je třeba shromáždit údaje z datového listu - jmenovitý točivý moment motoru, převodový poměr a účinnost. Aplikace vzorce vyžaduje skutečné hodnoty z datového listu, nikoli odhady. Před výpočtem si vždy zkontrolujte jednotky a použijte správné konverze.

Praktické tipy a doporučení

Data potřebná pro výpočet: pročtěte datový list motoru a sledujte jmenovitý točivý moment, výkon, otáčky a účinnost. Výpočet je užitečný při porovnávání různých převodovek a konfigurací. Tipy zahrnují používání správných jednotek a zohlednění reálných podmínek provozu, včetně rázu a startů.

Jak vybrat převodovku pro správný výstupní moment? Nejdříve vypočítejte požadovaný výstupní moment, zkontrolujte jmenovitou hodnotu motoru a účinnost převodovky, a použijte vzorec pro výpočet. INEED nabízí širokou řadu šnekových převodovek a podporu při výpočtech a volbě.

Vysvětlení proměnných a jednotek: Příkon v kW, Vstupní otáčky v ot./min, Převodový poměr bez jednotky, Účinnost v desetinném čísle. Správné jednotky zaručují přesné výsledky.

Další praktické poznámky a varianty

Šnekové převodovky mohou být doplněny o dutý výstupní hřídel, kulové nebo kuželové provedení. BJ-Gear nabízí rozsáhlé varianty s vysokou účinností až do 96 %, kuželočelní převodovky a řadu dalších konfigurací. Standardně se dodávají s volnou hřídelí na vstupu a výstupu a možností motorových přírub či patkové montáže. Převodovky mohou být dodávány s 1, 2 nebo 3 stupni ozubených kol a s různými poměry, od 3:1 až do značných hodnot.

Šnekové převodovky představují kompaktní řešení s vysokým točivým momentem a samo-svorným chodem. Jejich výhody spočívají v krátkých montážních rozměrech, nízkém hluku a široké škále použití, od malých zařízení až po velké dopravníky a průmyslové linky. Závěrečné volby by měly vycházet z konkrétní zátěže, prostoru a požadovaných parametrů.
