Vysokotlaké čerpadlo oleje motoru a jeho fungování v dieselových systémech s Common Rail

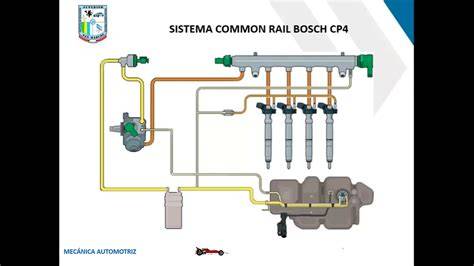

Většina moderních dieselových vozů je vybavena vysokotlakým systémem Common Rail. Systém se skládá z vysokotlakého čerpadla, rozdělovací lišty (rail) a vstřikovačů. Vysokotlaké čerpadlo v tomto systému vytváří tlak, který je regulován buď přímo v čerpadle, nebo v railu. Tento článek popisuje, jak čerpadlo funguje, jaké má typy, nejčastější poruchy a jak se provádí jeho údržba a výměna.

Co je vysokotlaké čerpadlo a jak funguje v systému Common Rail

Vysokotlaké čerpadlo je srdcem moderního palivového systému v dieselových motorech. Jeho hlavní úkol spočívá dopravit palivo do vstřikovačů pod extrémně vysokým tlakem - často až kolem 2 000 barů. Palivo je následně jemně rozstřikováno do spalovací komory prostřednictvím vstřikovačů. Common Rail využívá palivo vedené do zásobníku Rail a tlak je udržován podle požadavků motoru.

Typický čerpadlový systém bývá poháněn klikovou hřídelí a často disponuje dvěma vývody či více, což souvisí s výkonem a konstrukcí motoru (např. motory s V-rozložením). Rozdíl oproti starším rotačním čerpadlům spočívá v tom, že railové čerpadlo nemusí být při výměně rozvodů aretováno a tlak je regulován centralizovaně v railu. Rotační čerpadla přesunují tlak kontinuálně k jednotlivým vstřikovačům a bývají méně tlakově stabilní než railová řešení.

Principy a typy vysokotlakých čerpadel

• Pístová čerpadla: nejrozšířenější typ, palivo stlačují malé pístky v rychlém sledu; vysoká účinnost a stabilní tlak.
• Rotační čerpadla: dříve častá, jednodušší konstrukce, nižší tlak (přibližně do 180 MPa), méně vhodná pro moderní emisní standardy.
• Elektronicky řízená čerpadla (Common Rail): sofistikovaná elektronika v reálném čase upravuje tlak a dávkování podle aktuálních podmínek motoru.
• PD - Pump Duse: vysokotlaké vstřikování v hlavě vstřikovače; eliminace vysokotlakého potrubí, ovládání elektromagnetickým ventilem a řízené vstřikování jednotkou ECU.

Rozdíl mezi rotačním čerpadlem a common rail je tedy v tom, že rail systém vede palivo do společného railu (common rail) a tlak je řízen centralizedně; u rotačního čerpadla je tlak lokální a závisí na otáčkách a konstrukci jednotlivých součástí.

CP4 - případová studie a životnost

Bosch CP4 je jedním z nejznámějších vysokotlakých čerpadel provozovaných v motorů s výkonem až do 350 kW. CP4 pracuje s tlaky do 2 000 barů a bývá poháněno klikovou hřídelí. Inovací je zejména možnost převodu otáček až v poměru 1:1, což znamená částečné zjednodušení pohonu oproti dřívějším poměrům 1:2 či 2:3.

Životnost CP4 bývá citlivá na kvalitu paliva a čistotu palivové soustavy. Podle údajů servisních techniků bývá přibližná životnost kolem 160 000 km. Po této době se často začínají objevovat opotřebení vnitřních částí čerpadla, které pneumicky vedou ke kovovým oděrkám na vstřikovačích a dalším komponentám palivového systému.

Jak poznat závady čerpadla CP4?

• Horší starty vozidla
• Úbytek výkonu
• Nepřavidelný chod agregátu
• Zvýšená hlučnost čerpadla

Výměna a odvzdušnění vysokotlakého čerpadla CP4

Při montáži čerpadla je klíčové důkladné odvzdušnění, jinak hrozí vzduchové kapsy zvyšující tření a urychlující opotřebení. Následuje doporučený postup:

1. Při výměně CP4 vyměňte palivový filtr. V diagnostice zvolte funkci zaplnění palivového filtru; filtr je následně odvzdušněn a plně funkční.
2. Odvzdušnění CP4 dosáhnete opětovným otočením klíčku do polohy zapnutí žhavení; palivo se bude dopravovat do vysokotlakého čerpadla.
3. Použijte separátní nádobu pro odpadovou palivovou vodu z přepadu čerpadla a zkontrolujte, že v čerpadle není vzduch.
4. Po odvzdušnění pokračujte k vstřikovačům: ke každému vstřikovači namontujte palivové potrubí a u jednoho vstřikovače nechte trubku povolenou, dokud palivo nezačne protékat.
5. Opětovně otočte klíč do polohy žhavení a dotáhněte trubku u všech vstřikovačů zvlášť, nejlépe současně s výměnou palivového filtru a rozvodů, včetně palivové lišty a vedení ke vstřikovačům.

Rozdíly mezi CP4 0445010507 a CP4 0445010646: první má jen jeden vysokotlaký vývod, druhý dva. To ovlivňuje využití pro různé typy motorů (více válcové, V‑rozvržení). Záruka a výhody nákupu u poskytovatele repasovaných dílů mohou zahrnovat 24měsíční záruku na celý produkt a opce prodloužení záruky až na 3 roky u nových dílů.

Olejový okruh a mazání motoru

Olejový okruh slouží k mazání všech částí spalovacího motoru. Mazací olej se shromažďuje v zadní části olejové vany a je rozváděn prostřednictvím olejového filtru a kanálů k klikovému hřídeli, ojničním ložiskům, pístům a tvarovaným kanálům v hlavě válců. Před startem motoru je vhodné motor promazat olejem. Před vypuštěním oleje z motoru slouží trubka s kohoutem na spodku vany, která umožňuje vypouštění oleje. Vysokotlaké čerpadlo je obvykle zubové, dvojité a je umístěno na zadní straně motoru; má svůj vlastní přepouštěcí ventil a je propojeno s okruhem chlazení oleje a ventilu pro řízení teploty oleje.

V důsledku dvou hlavních okruhů mazání a chlazení je důležité, aby olej dosahoval provozní teploty 75-85 °C a aby byla zajištěna patřičná filtrace a průtok oleje, což má vliv na celkovou životnost motoru a jeho komponent.

Historie a vývoj palivových systémů

Palivové čerpadlo a vstřikování prošlo mnoha fázemi vývoje. Rudolf Diesel již v roce 1897 představil svůj první motor a v roce 1927 jej zdokonalil a začal sériovou výrobu vysokotlakých čerpadel. Plynulé a efektivní vstřikování paliva dnes zahrnuje různé technologie: od rotační čerpadla až po moderní common rail a systém PD s vysokotlakým vstřikováním bez nutnosti vysokotlakého potrubí. Common rail dosahuje tlaků okolo 220 MPa a je nejtišší a nejkultivovanější z metod vstřikování. Benzínové motory také využívají různé formy vstřikování, včetně jednobodového SPI, vícebodového MFI a dalších forem, s přímým vstřikováním (GDi) a systémem DOHC s více vačkami na válec.

Podrobněji: DOHV (dvě vačkové hřídele na válec) a vysokotlaká čerpadla se používají i u některých benzínových systémů. U motorů GDi se čerpadla common rail často využívají pro přesné dávkování paliva a zlepšení emisní i výkonové bilance. Dále existují různé typy vstřikování: SPI (single point injection), Multi Point Injection (MPI) a další pokročilé systémy, které zlepšují homogenní směs a výkon motoru.

Údržba a tipy pro dlouhou životnost palivového systému

• Pravidelná výměna palivového filtru spolu s olejovým filtrem a rozvody palivového systému.
• Používejte kvalitní palivo a zajišťujte čistotu palivové soustavy; záněty a kovové částice mohou způsobit opotřebení čerpadla a vstřikovačů.
• Při výměně CP4 zajistěte odvzdušnění a kontrolu všech vstřikovačů a rozvodů, aby se zabránilo vzduchovým kapsám a špatnému průtoku paliva.
• Při poruše čerpadla zvažte repasování, které může být ekonomickou alternativou k náhradě novým dílem.

Ostatní poznatky a praktické porovnání

Pro domácí použití a malé dílny jsou vhodná čerpadla na 12V, která umožňují rychlé přečerpání a jednoduché napájení z autobaterie. Pro časté používání a větší objemy paliva se vyplatí volit výkonnější modely s robustní konstrukcí a případně s výbavou filtrů. Čerpadla mohou být použita jak pro naftu, tak pro motorový olej či topný olej, ale vždy je nutné zkontrolovat kompatibilitu s médium a provozní podmínky.

Návod na rychlý servisní postup při poškození vysokotlakého čerpadla

1. Diagnostika a identifikace závady (nízký tlak, špatný start, ztráta výkonu, hlučnost).
2. Výměna palivového filtru a provedení plnění filtru podle značky vozu.
3. Odvzdušnění CP4 s kontrolou průtoku paliva a zapojením vstřikovačů dodatečným dotažením trubek.
4. Proveďte kompletní propláchnutí palivové soustavy a kontrolu rozvodů a palivových hadic.
5. Po dokončení proveďte zkušební jízdu a ověřte stabilitu tlaku a provoz motoru.

Praktické otázky a časté dotazy

1. Kolik stojí oprava vysokotlakého čerpadla? Cena se pohybuje od 4 000 do 12 000 Kč; nové čerpadlo může být 20 000 Kč a výše.
2. Dá se čerpadlo repasovat? Ano, ve specializovaných servisech, záleží na stavu vnitřních částí.
3. Jak předejít poruše čerpadla? Používejte kvalitní palivo, pravidelně měňte palivový filtr a řešte netěsnosti či nečistoty v palivové soustavě.
4. Může vadné čerpadlo poškodit vstřikovače? Ano, kovové třísky z opotřebení mohou zničit trysky a ventily vstřikovačů.
