Zapojení alternátoru u Avie: praktický průvodce s konkrétními dispozicemi a tipy

Text vychází z uvedeného čerpání informací o zapojení alternátoru u Avie a souvisejících zkušenostech uživatelů, kteří řešili provozní problémy, regulátory, relé a odrušení. V následujícím článku jsou seřazeny nejdůležitější poznatky a doporučení pro správné zapojení a odrušení dynamo/alternátoru v různých konfiguracích.

Co je důležité vědět před samotným zapojením

• Na Avii bývá časté zapojení s různými typy alternátorů a regulátorů a často se vyskytují napětí na svorce 54, D+, DF, Cesta B+; správné pochopení značek je klíčové pro bezpečné dobíjení.
• Mezi 54 a D+ se doporučuje umístit žárovičku buzení a na svorku 54 připojit 15 V.
• U starších systémů bývá potřeba relé a externí regulátor, zejména pokud jde o dynamo/alternátor s odlišným zapojením od standardního schématu.
• U některých typů Avie lze použít alternativní regulátory nebo elektronické RC členy pro lepší stabilitu dobíjení.
• Je také užitečné ověřit stav uhlíků, jejich kontaktů a zda kabely vedou správně k zátěžím (světla, startér, apod.).

Konzultované možnosti zapojení a jejich konkrétní detaily

1. Zapojení s 54, M0, DF, D- a B+:
   • Mezi 54 a D+ dej žárovičku buzení a na 54 připoj 15 V.
   • DF je regulační kontakt u některých regulátorů; D- je mínus pól dynama/alternátoru; B+ je silový výstup na baterii.
2. Avia zapojení vyžadující externí regulátor:
   • Na altu vypadá zapojení s externím regulátorem a relé; pro samotné zapojení je potřeba propojit M0 přes relátko.
   • U některých typů Avie bývá relé a regulátor nutný z důvodu staršího systému buzení a odrušení.

Návod na konkrétní zapojení a rozpoznání poruchy

Pokud máš 12 V na vodiči od žárovky při odpojeném konektoru k alternátoru, je potřeba ještě zkontrolovat odrušení a zapojení regulátoru.

Poznámka: V některých případech může být alternátor se 9 diodovou soustavou (s D+/R svorkou) a v jiných se 6 diodami; v závislosti na tom je možné vyřadit relé či provést jiné úpravy zapojení.

V praxi s Avii se často doporučuje:

• Odpojit a izolovat kabel ze svorky D+ a připojit ho přímo na výstup z altíku, pokud je to možné, aby šla kontrolka dobíjení bez průtáčí relé.
• Měnit zapojení a použít elektronický regulátor s vhodnými fastony M0 a DF s izolovaným rámečkem.
• Když následuje výměna alternátoru u Avie, je důležité věnovat pozornost uchycení a mechanické kompatibilitě s ostatními součástkami (Řemenice, uchycení atd.).

Rady pro opravu a výměnu

1. Výměna alternátoru u Avie může být náročná, vyžaduje pečlivé posouzení kabeláže a zapojení regulátorů.
2. Pokud je na alternátoru testováno 12 V na vinutí při startu, je možné provizorně vyřešit zapojení a následně nahradit regulační prvky.
3. V některých případech je lepší pořídit použitý alternátor z vrakoviště a podle schémat jej zapojit s externím regulátorem.

Praktické poznámky a schémata

V článku se objevují zmínky o schématech různých zapojení s B+ a M0/DF, o možnosti použití RC členu pro odrušení, a o tom, že některá zapojení vyžadují relé mezi vinutím a baterií. Příklady zahrnují:

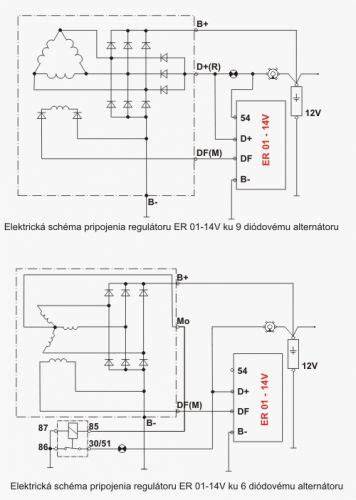

• Schéma s 54 a D+ pro buzení, s B+ na výstupu a zapojením žárovičky.
• Externí regulátor pro stabilní řízení buzení a dobíjení.
• Možnost použití diody v paralelním zapojení ke zkrácení půlvlny a ochraně instalace.

Závěrečné poznámky k zapojení a údržbě

Pro správné fungování dobíjení je důležité mít správně zapojené svorky a ověřit, že kontakty na regulatoru a na vinutí jsou v pořádku. U některých starších Avii je potřeba řešit i odrušení kvůli šíření půlvlny po systému. Mějte na paměti, že úpravy zapojení vyžadují opatrnost, aby nedošlo k poškození baterie nebo elektrického systému.
