Rozebíratelný a bezpečný způsob montáže tažného zařízení vyžaduje pečlivé provedení a správné zapojení elektroinstalace. Správná údržba koule i domečku tažného zařízení, stejně jako čistota spojů, zajistí hladký chod a dlouhou životnost systému. Důležité je rozlišovat dva typy elektroinstalace: 7pinovou a 13pinovou, které se liší použitím a počtem vodičů podle typu přívěsu nebo nosiče kol. Pokud redukci nepoužíváte, vždy ji vyjměte ze zásuvky.
Co zahrnuje příprava a výběr tažného zařízení
Rozlišení dvou hlavních variant elektroinstalace vyžaduje volbu správného modulu nebo jednoduchého zapojení ke světlům vozu. Mechanismus koule i domeček tažného zařízení je potřeba udržovat v čistotě, protože nečistoty mohou ovlivnit funkčnost a urychlit opotřebení. Tvrdé faktory a možnost CAN-BUS komunikace mohou vyžadovat originální elektroinstalaci a kodování jednotky, aby nedocházelo k chybám v řídicích jednotkách.
Postup montáže tažného zařízení
Sundáme nárazník - nejdříve světla, na každém 2x T20, zbytek jsou jen nastrčené kolíky. Zespodu nárazníku odšroubujeme pět šroubů T20, ve směru od kola jsou dva šrouby T20, nárazník má pak v místě spoje s blatníkem tři západky, uvolňují se opatrným tahem nárazníku směrem ven (od auta) tím je nárazník uvolněný, dáme ho stranou aby nepřišel k úrazu. Demontujeme výztuhu nárazníku a úchyty výztuhy, pod úchyty jsou velké záslepky, je lepší je rovnou sundat.
Náročnější částí bývá vyhledání montážních otvorů v kufru pro chloubu tažného zařízení. Zevnitř kufru u rezervy odstraníme záslepky montážních otvorů, vpravo jsou dva, vlevo jen jeden (vzdálenější). Nachystáme si přístup ke čtvrtému montážnímu otvoru, je vlevo, zvenku a přístup si usnadníme odstraněním větrací mřížky která je normálně schovaná pod nárazníkem, nad montážním otvorem. Do otvorů po velkých záslepkách pod úchyty výztuhy nárazníku zastrčíme plocháče které jsou součástí TZ. Ten zakřivenější patří vlevo. Zbývající část TZ nastrčíme do otvorů a teprve teď sešroubujeme. Šrouby utahujeme postupně, montážní otvory jsou tak akorát takže je potřeba dotahovat vše napevno až všechno sedí jak má.
Zapojení elektriky - scenic má dvě varianty el. soustavy, moje varianta je obyčejná takže jsem zásuvku jednoduše zapojil ke světlům. Druhá varianta potřebuje modul - stojí asi 1100 Kč. Na kabel má Scenic nachystanou průchodku. Montáž tažného zařízení není složitá, ani časově náročná. Mně nejdéle trvalo zjistit co se jak rozdělává, kde najít montážní otvory a podobně.
Různé praktické poznámky a tipy
Pokud budeš dávat originál tažné zařízení co dodává Octavia, tak budeš muset přes VAS ho nakódovat jednotku 19 a to s podporou přívěsného zařízení. Pak budeš muset najet na adresu 69 a přizpůsobit kódování. Zítra ti pošlu přesné schéma. Pokud tam budeš dávat jiné tažné zařízení, které nepracuje po komunikaci CAN, tak nebudeš muset nic kódovat.

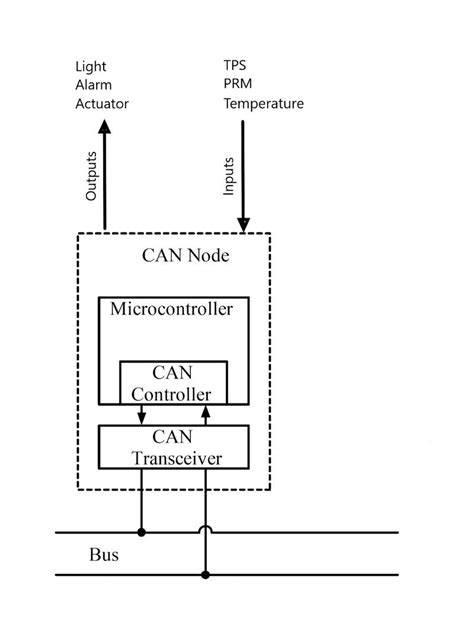

V případě instalace s napojením na CAN-BUS je nutné zohlednit, že některá provedení mohou vyvolat chyby v řídicích jednotkách. Pokud se objeví problém s hláškami, často bývá nutné použít originální el. instalaci. Cenu elektroinstalace se často vyplatí porovnat s cenou samotného tažného, protože v některých případech je montáž včetně kabeláže a modulů součástí celkové investice.
Často kladené dotazy a praktické diskuse
- Montáž tažného zařízení není složitá, ani časově náročná a nejdéle trvalo zjistit, co se jak rozdělává.
- Najít správné montážní otvory a postupuje se podle návodu, který popisuje odkrytí záslepek a práce ve vnitřku kufru.
- Prace s kabeláží - třeba vyplnit průchodku kabeláže pro Scenic; druhá varianta vyžaduje modul a vyvést signály ke světlům.
- U originálních tažných zařízení je důležité kodování jednotky a správné zapojení CAN-BUS pro bezchybný provoz.
Odpovědi v diskuzích často potvrzují, že montáž je zvládnutelná v rámci běžného dílenského vybavení a s trochou trpělivosti lze dosáhnout spolehlivého spojení mezi vozidlem a tažným zařízením. V praxi bývá užitečné konzultovat postupy na fórech a v technické dokumentaci výrobce tažného zařízení.
Pro lepší pochopení lze doplnit infografiku o rozvětvení kabeláže a umístění montážních otvorů v kufru.
Zapojení elektriky na tažné zařízení
Bezpečný provoz vyžaduje i pravidelnou údržbu: kouli i domeček pravidelně ošetřujte vhodným mazivem a sledujte případné poškození kabeláže. Důležité je, aby redukce nebyla ponechána ve vypnutém stavu, pokud jí nepotřebujete.
Správné nasazení tažného zařízení a zapojení zásuvky je základ pro bezpečné tažení přívěsu nebo nosiče kol.
