Jak zapojit regulátor alternátoru automobilu: podrobný průvodce pro správné dobíjení a praktické úvahy

U potoka doma zvažujeme myšlenku pohánět malé elektrické systémy vodním tokem. Článek se zaměřuje na to, jak funguje alternátor, jaké má zapojení regulátoru a co všechno je potřeba vzít v potaz při jeho použití v různých podmínkách. V následujícím textu shrnuji principy, časté problémy a praktické rady na základě diskutovaných příspěvků a technických souhrnů.

Co je to alternátor a jak funguje základně

Alternátor je zařízení, které má statorové vinutí a rotorové vinutí, kam se pouští budicí proud přes kroužky buzení. Velikostí buzení se reguluje výstupní výkon (napětí). Rotorem se otáčí a vytváří točivé magnetické pole; to vede k indukci střídavého proudu ve statoru. Regulační obvod, často integrovaný v regulatoru napětí, udržuje stabilní dobíjecí napětí okolo 13,8-14,6 V v závislosti na teplotě a aktuální zátěži. Moderní alternátory bývají tříděny podle buzení - buď s vlastním buzením, nebo s cizím buzením z akumulátoru.

Klíčové svorky a jejich role

Mezi nejdůležitější svorky patří:

• B+ - silný vývod na kladný pól baterie, hlavní vedení pro nabíjení a napájení systému.
• B- - kostra, zemění, záporný pól; zajišťuje správnou funkci regulátoru i celého okruhu.
• D+ ( DF / M+ ) - buzení, výstup pro budicí proud; často propojen skrze kontrolku dobíjení, případně s externím regulátorem.

Podmínky zapojení regulátoru a proč je důležité mít akumulátor při chodu

V moderních systémech bývá regulátor napětí integrován v samotném alternátoru, takže často stačí pouze propojit B+ a kostru, a obvykle zajistit i správné napájení budicího obvodu přes kontrolku. Důležité je, aby akumulátor byl při chodu alternátoru vždy v obvodu zapojený, protože reguluje napětí a iniciuje správnou funkci celého systému. Polarita musí být dodržena správně, a překročení může vést k poškození diod, regulátoru či baterie.

Praktické zapojení a problémy při zapojení do domácí nebo venkovní instalace

V diskuzních vláknech se často řeší, zda je možné použít potok jako pohon pro alternátor. Z praktického hlediska je to velmi problematické: otáčky alternátoru a dosažitelný výkon vyžadují specifické převodové poměry a obrovské ztráty při převodu energie. Obecně se uvádí, že pro rozumný proud je nutné dosahovat otáček kolem 2000 ot/min a vyšších; při nižších otáčkách nelze získat významný výkon. Alternátor s výkonem okolo 90 A může poskytnout kolem 1 kW, ale reálné hodnoty jsou závislé na otáčkách a zatížení. Příklady různých řešení zahrnují hotová řešení na veletrzích s pohonem větru či vodou a také připomínají nutnost povolení pro využití potoka.

V praxi je doporučeno vyhledat hotová řešení, která zahrnují alternátor, měnič, a akumulátor - pohonem může být vítr i voda. Pro laika bývá složité vyvíjet vlastní řešení od nuly, a proto je praktické použít hotový systém s ověřeným výkonem. U potoka je nutné počítat s vysokou legislativní náročností a nutností získat povolení. Příklady technických úvah zahrnují spád vody, průtok Q, a výpočet výkonu P = ρ g H Q, kde ρ je hustota vody, g gravitační zrychlení a H spád.

Další diskusní a technické poznámky upozorňují, že spád samotný nemusí stačit; převod energie do rychlosti rotoru vyžaduje převodový mechanismus s ohledem na ztráty v převodovce. Případné kroužky rotoru, ložiska a budicí vinutí vyžadují pečlivou údržbu a správné zapojení. Důležité je také pamatovat na správné zapojení budicího obvodu: kontrolka dobíjení a regulátor napětí musí být správně propojeny a zapínací vodiče musí být správně umístěny, aby regenerace probíhala spolehlivě.

Regulátory, buzení a praktické zapojení pro testování a údržbu

Regulátor napětí v moderních alternátorech bývá často součástí konstrukce a lze ho diagnostikovat a testovat. Základní postup při testu zahrnuje zapojení "žárovky místo buzení" nebo použití regulovatelného DC zdroje a postupné zvyšování napětí až po dosažení provozního napětí 14,2-14,6 V. V praxi se také provádí zkoušky zapojením zkušebního akumulátoru a testováním napětí pod zátěží, aby se ověřila stabilita výstupu. Při výměně regulátoru je také nutné zkontrolovat snímací kroužky rotoru a opotřebované uhlíky, jelikož i drobné odchylky mohou vést k nedobíjení nebo nestabilní regulaci.

Buzení alternátoru je klíčové a případně lze použít externí regulátor tam, kde původní regulátor selhává. Přívlastech zapojení bývá kladný pól B+ propojen s kostrou a s pojistkami, a kontrolní vodič D+ bývá zapojen vedle kontrolky dobíjení. Při výměně je důležité dodržet polohy svorek, jejich správné utažení a orientaci panelů. V autě s volnoběžnou řemenicí je nutné zkontrolovat napnutí řemene a případné vychýlení římsa. Obecně platí, že kvalitní a prověřené repasované alternátory často nabízejí lepší spolehlivost než levné nové jednotky.

Časté závady a jejich řešení

• Vadný regulátor napětí - řešení: výměna za stejný typ/regulátoru a kontrola buzení a kontaktů.
• Opotřebované snímací kroužky a uhlíky - řešení: výměna s novým regulátorem a vyčištěním kontaktů.
• Oxidace spojů a přechodů - řešení: očistit spoje, vyměnit zkorodované kabely a zajistit pevné mechanické uchycení.
• Nepřesné nebo kolísavé napětí - řešení: zkontrolovat napětí pod zátěží, kontrolu kabeláže, izolaci a funkčnost řemenic a volnoběžek.

Praktické doporučení pro bezpečnou práci a spolehlivé nabíjení

• Bezpečnostní upozornění: nikdy nevypínejte baterii za chodu motoru bez ohledu na techniku; odpojení může vést k vysokým proudům a poškození diod. Před prací na elektrickém systému odpojte baterii a nenarušujte izolaci kabeláže.
• Udržujte správné napětí řemene a pravidelnou kontrolu napnutí; nekontrolované napětí může vést k nadměrnému opotřebení a poškození alternátoru.
• Pro věrohodnost a spolehlivost zvažte repasované alternátory s výměnou ložisek, diod a kroužků rotoru a s testováním na stolici; často přináší záruku.
• U aut s moderním regulátorem a LIN/BSS komunikací se držte schémat zapojení a udržujte správné pořadí svorek; důsledně dodržujte UTÁŽENÍ šroubů a tras kabeláže.

Přidané vizuální prvky pro lepší pochopení

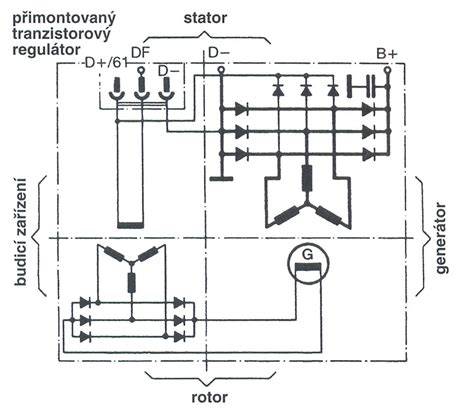

Pro detailní pochopení vnitřního zapojení a různých typů alternátorů lze dohledat schémata v odborné literatuře a technických manuálech výrobce. Níže uvedená videa mohou ilustrovat demonstrační zapojení a praktické testy:

Krátká poznámka k praktickým výsledkům a výběru vhodného řešení

V ideálním případě je nejefektivnějším řešením použití hotového, osvědčeného systému s regulací napětí, měničem a akumulátorem, který je navržen pro daný výkon a typ instalace. U starších vozidel nebo nestandardních aplikací lze uvažovat o repasovaném alternátoru s vyzkoušeným zapojením a správně přizpůsobeným regulačním modulem. Důležité je zohlednit provozní teploty, nosnost kabeláže, a spolehlivý návrh celého okruhu dobíjení, aby nedošlo k poškození světel, baterie či elektroniky.

Možnosti a doporučení podle zkušeností

• Vhodné je vyhledat hotová řešení s pohonem větru nebo vody, která jsou určena pro dobíjení a napájení; vyžadují ale povolení a pečlivé posouzení legislativy.
• Pro běžné automobily a moderní okruhy dobíjení se vždy doporučuje kvalitní repase alternátoru, výměna diodového můstku, ložisek a regulátoru napětí a kontrola všech spojů.
