System recirkulace výfukových plynů (AGR) má přímou souvislost s emisemi a proto hraje rozhodující význam při projektování moderních spalovacích motorů. Úkolem systému je přivádět výfukové plyny obtokovým potrubím zpět do sacího systému a dodat je do palivové směsi, aby došlo ke snížení emisí NOx, které jsou pro člověka toxické.
Co dělá systém AGR a jak funguje?
Systémy recirkulace výfukových plynů moderních spalovacích motorů mají modulární konstrukci. Konstrukčně integrují řídicí a výkonné systémy a pro zvýšení účinnosti mají vlastní systém chlazení. Příkladem takového modulu je AGR modul (febi100562) určený pro koncernové motory 1.6 TDI (66 kW) s označením CAYB, které se montovaly do vozu VW Golf VI (5K1) vyráběného od 02/2009 do 11/2012 (obr. Obr. 1).
Na chybové kódy má vliv funkčnost elektromagnetického ventilu AGR modulu. Elektromagnetický ventil pro ovládání chladicího systému AGR modulu (febi45698) se používá v systémech recirkulace výfukových plynů motorů 1.6 TDI (66 kW) s označením CAYB. Ventil má dvoukolíkový elektrický konektor (obr. Obr. 2).
Diagnostika a praktické postupy
Diagnostika spočívá v organoleptické kontrole ventilu, elektrické instalace a pojistek na možné mechanické poškození a vyhoření. Poté se zkontroluje hodnota odporu mezi kontakty ventilu. Měření odporu se provádí při vypnutém zapalování a odpojeném elektrickém svazku. Hodnota odporu by se měla pohybovat mezi 25 a 45 Ω. Provoz ventilu je založen na modulovaných signálech. Charakteristiku U = f(t) řídicích signálů lze zkontrolovat pomocí osciloskopu připojeného mezi kontakty 1 a 2 konektoru elektrického systému při běžícím motoru.
Pokud je kontrolka motoru elektro systému a problém je z hydraulického/čisticího pohledu spojen s proudem plynových výfuků, je nutné vyšetřit nejen samotný ventil, ale i celou cestu toku plynu, včetně ventilů, hadic a případných netěsností. V praxi může dojít k tomu, že průtok je příliš velký, a spaliny se mohou dostávat do kabiny, což bývá patrné také po otevření kapoty jako slabé páry či zápach.
Praktické poznámky a alternativní řešení
V případě poruchy AGR modulu bývá řešení často vyžádá výměnu dílů, avšak existují alternativní kroky, které mohou situaci zlepšit bez radikální výměny celého ventilu. Důležité je vyhledat servis, který pracuje se správnými náhradními díly značky febi v kvalitě odpovídající OE. Značka febi je součástí skupiny Bilstein, která zastřešuje několik dalších silných značek.
Pokud někdo řeší problém s ventilací vypouštěných plynů a s chybovými kódy, je vhodné provést vizuální a mechanickou kontrolu komponent, zkontrolovat elektrické propojení a ověřit správnou funkci řízení ventilů. Diagnostika a testy by měly zahrnovat měření odporu mezi kontakty ventilu a osciloskopické ověřování signálů řízení při chodu motoru.
Specifikace a příklady modulů
- AGR modul (febi100562) - pro 1.6 TDI (66 kW) s označením CAYB, VW Golf VI (5K1), výroba 02/2009-11/2012
- Elektromagnetický ventil pro ovládání chladicího systému AGR modulu (febi45698) - dvoukolíkový konektor
Rychlý checklist pro majitele vozu
- Zkontrolovat elektřinu a pojistky spojené s AGR ventilem.
- Změřit odpor mezi kontakty ventilu (25-45 Ω při vypnutém zapalování).
- Provést osciloskopické měření signálů řízení ventilu během běhu motoru.
- Prověřit, zda průtok výfukových plynů nezpůsobuje nadměrný průtok do sání a zda nejsou netěsnosti v systému.
- Uvažovat o použití náhradních dílů febi v kvalitě OE a zhodnotit ekonomickou návratnost opravy.
Ilustrace a doplňky

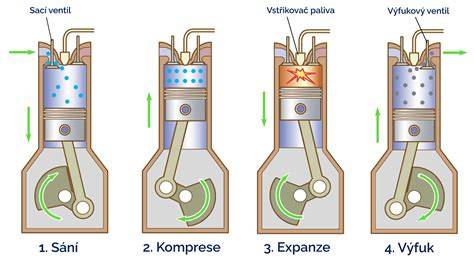

Obrázky a schémata pomohou lépe pochopit strukturu AGR modulu a kontext jeho použití v motorových systémech.
Vizuální ukázky a doplňkové materiály
Pro lepší pochopení principů a diagnostiky níže uvádíme ilustrace a doprovodné obrázky, které pomáhají identifikovat komponenty a průběh měření.
Video návod
Video návod k diagnostice a výměně AGR ventilu může ukázat kroky od demontáže až po test funkčnosti v chodu motoru.
VW Golf 6, 1.6TDI 77kW egr vacuum solenoid control valve replace
Tabulka s klíčovými údaji
| Modul | OE číslo / označení | Motory | Rozmezí odporu (Ω) |
|---|---|---|---|
| AGR modul febi 100562 | 03L 131 512 DQ | 1.6 TDI, CAYB | - |
| Elektromagnetický ventil febi 45698 | - | 1.6 TDI, CAYB | 25-45 |
