Miniaturní světlo pro denní svícení tzv. "eagle eye" a modul SJ-296 tvoří jádro moderního denního svícení (DRL). Jednotlivé komponenty, jako náhradní modul pro světla DRLFOG 77 a 90, kabelová sada pro pracovní světla se spínačem a relé, a kulatá LED homologovaná světla pro denní svícení, přinášejí vysoký světelný výkon při minimálních rozměrech. Špičkové LED světla s technologií optického světlovodu rozšiřují možnosti instalace i u kompaktních vozidel.
Klíčové komponenty DRL a jejich role
Komplexní sada pro denní svícení zahrnuje:
- Miniaturní světlo pro denní svícení - Eagle Eye, s nízkými nároky na prostor.
- Modul SJ-296 - řízení denního svícení a kompatibilita s jinými DRL moduly.
- Náhradní modul pro světla DRLFOG 77 a 90 - alternativa pro starší či specifické instalace.
- Kabelová sada pro pracovní světla včetně spínače a relé - sada zakončena jedním konektorem pro snadnou montáž.
- Kulatá LED homologovaná světla pro denní svícení - vysoký světelný výkon, malé rozměry.
- Univerzální LED světla pro denní svícení s technologií optického světlovodu - zajišťují rovnoměrné osvětlení a nízké ztráty.
Homologace a praktické zkušenosti s montáží
Homologace DRL je důležitá pro STK a obecně pro schválení funkcionality. Diskuze ukazují na potřebu ověřit, zda instalace vyhovuje pravidlům sdruženého denního svícení s blinkrem. U některých modelů, jako jsou starší Audi, bývá mezi světlomety a blinkry specifický prostor a vyobrazené rozměry (např. 40 mm) nemusí být vždy splněny. Zpravidla je klíčové správné zapojení a vyřešení proudového odberu, aby nedošlo k přetížení kombinačního spínače světel a aby se DRL po rozsvícení hlavních světlometů vypnulo.
Popis instalace v praxi zahrnuje: zapojení DRL přes relé, aby po rozsvícení hlavních světlometů DRL zhaslo a zůstala jen funkce blinkrů. Je důležité řešit i zapojení v kombinovaném spínači světel a úpravu, pokud je kombinace ML (mlhové světlo) a DRL v jedné cestě vedena přes stejné relé. Některé řešení ukazují, že lze LED denní svícení spínat pomocí tranzistoru a diod, čímž se vyhne zbytečným proudovým ztrátám a zkratu v kombinačním spínači.
Praktické postřehy k montáži a problémům se slaďováním
Často se v diskuzích objevují dotazy, zda pasují konkrétní světlomety a jak řešit mezeru mezi nárazníkem a světlem. Důležité je zajistit, aby světlometova mlhová jednotka měla vhodný otvor a aby LED DRL správně dosedalo na otvor. U některých vozů, jako jsou modely typu 159, bývá potřeba nahradit žárovku blinkru modulovaným řešením pro DRL, které zajišťuje zhasnutí DRL při zapnutí hlavních světlometů. Pokud je DRL napojeno jen na žárovku blinkru a ne přes relé, může dojít k nadměrnému zatížení a k vyhoření světlometu nebo kombinačního spínače.
Konkrétně řešené popisy zahrnují: instalace jednoduchá, jen se to dá místo žárovky blinkru; po dozapojení přes relé, aby po rozsvícení snímačem osvětlení hlavní světlomety zhaslo a DRL zůstalo jen jako blinkry. Při podobných úpravách je vhodné sledovat, zda je STK schválené a zda dané řešení vyhovuje sdruženému dennímu svícení s blinkrem. Pro některé modely je řešením použití GM relé a zapojení dveřně řízeného tranzistoru, který projde zátěží a umožní spínání světel i při zapnutých blinkrech.

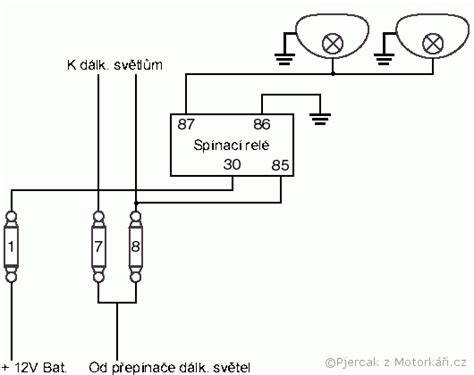

Dodatečné prvky a schéma zapojení
Často se používají následující komponenty a postupy:
- Zapojení relé pro spínání DRL, aby se DRL vypnulo při zapnutí hlavních světel.
- Použití tranzistoru a diod pro řízení relátka a minimalizaci proudů.
- Ochranné prvky ZD1 (zenerova dioda), R1 a R2 pro stabilizaci napětí a ochranu proti špičkám.
- Konektory a kabelová sada s jedním konektorem pro jednoduší instalaci a demontáž.
Upozornění: při použití podobného řešení je nutné izolovat komponenty, aby nedošlo ke zkratu při kontaktu s kovovými otvory a měďnatými částmi na desce. V některých případech může být výhodné použít sletování "do luftu" bez tišťáku, pokud se použije menší modul a vhodné izolační prostředky.
Praktické tipy pro výběr a instalaci
- Vybírejte LED DRL s technologií optického světlovodu pro lepší rozptyl světla a menší plošný prostor.
- Zvažte homologované varianty s výstupním proudem a kompatibilitou s vaším vozidlem.
- Pokud instalujete DRL do jiného než originálního nárazníku, ověřte přesné montážní rozměry a otvorové průměry pro bezproblémové dosednutí LED jednotek.
- Dbejte na správné zapojení do spínače světel a na to, aby DRL správně zhaslo při zapnutí hlavních světlometů.
Možnosti vizualizace a doprovodné materiály
V článku níže jsou uvedeny ukázky a popisy k ilustracím, které vám pomohou lépe pochopit instalaci a fungování DRL systémů. Využijte uvedené tipy k zajištění správné integrace do vašeho vozidla.
DRL Automatic Daytime Driving Light Diming Relay - Voltage identifier module
Často kladené otázky a praktické shrnutí
Je-li zobrazen scénář, kdy instalační část (DRL s mlhovkou a kombinací spínače) splňuje podmínky pro STK a uživatel dokáže zajistit správné vypínání DRL při zapnutí hlavních světlometů, lze řadu modulů použít s minimální úpravou elektrické soustavy. Některé popisy uvádějí, že pasuje 90mm světlomet, aniž by byl nutný demontáž nárazníku, což je praktické pro rychlou výměnu nebo upgrade.
V novějších návrzích a zkušenostech se často uvádí jednoduchá instalace DRL místo blinkru s následným zapojením přes relé a ovládání snímačem osvětlení. Zvažte také zajištění, aby LED DRL vydrželo provozní napětí a aby nedošlo k nadměrnému zahřívání v úseku s vyšší teplotou okolí.
Technické doplnění a poznámky k navrženým řešením
Ochranné prvky, jako ZD1 (15V), R1 (1 kΩ) a R2 (100 kΩ), slouží k ochraně obvodu a k řízení driftu. Při použití podobné konstrukce je možné řešit také napěťové špičky rušení, aby DRL zůstalo stabilní i v prostředí s elektromagnetickým rušením.
Aktuální poznámky k homologaci a legislativě
Pro uznání DRL homologace je důležité doložení příslušného dokumentu (papír není nutně vždy nosičem s sebou na cestách, avšak je žádoucí mít jej k dispozici při kontrole). Zprávy z praxí ukazují, že když je DRL spojeno se systémem zeslabení/vypnutí při zapnutí normálních světel, je nutné sledovat vliv na kombinovaný spínač světel; v některých případech může dojít k vypálení spínače. Nezřídka se objevují rady o použití tranzistoru a diod namísto kompletního GM relé, což nabízí levnější a kompaktnější řešení.
