V kontextu automobilového audio systému jsou 3 pinové konektory často klíčovým prvkem pro zapojení CD changeru a souvisejících adaptérů v BMW. Tento článek shrnuje, jak identifikovat, ověřit a správně propojit 3 pinový konektor v různých konfiguracích, a na co si dát pozor při údržbě a modernizaci originálního autorádia a multimediálních systémů.

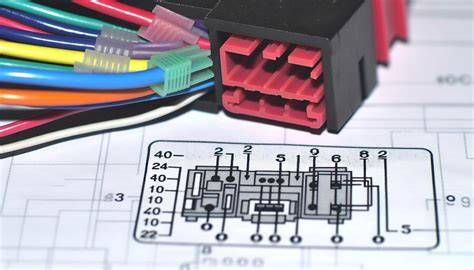

Co znamená 3 pinový konektor a kde ho hledat
3 pinový konektor bývá součástí ISO kódových sad pro zapojení CD changeru a souvisejících ovládacích a napájecích větví v automobilových audio systémech. Často bývá označený jako součást konektoru pro ovládání CD changeru, napájení a signálového vedení pro komunikaci mezi hlavním rádiem a přístupovým modulem CD changeru. V BMW se tento konektor nachází v různých konfiguracích podle roku výroby a typu rádiového systému.
Typické piny a jejich funkce
Obecně lze očekávat kombinaci napájecího napětí, země, a signálů pro ovládání a průchod dat. Správné zapojení je klíčové pro stabilní chod CD changeru a kompatibilitu s originálním rádiem. Beispielsweise některé sestavy používají trio pinů pro napájení, zem a signál ovládání, jiné mohou mít doplněný pin pro komunikaci mezi CD changerem a rádiem.
Diagnostika a postup krok za krokem
- Vypněte motor a demontujte kryty, abyste se dostali k ISO konektorům v zadní části autorádia a CD changeru.
- Najděte 3 pinový konektor a zkontrolujte jeho fyzický stav, kontaktovatelnost a případné oxidace.
- Ověřte kontinuitu pinů pomocí multimetru a zkontrolujte napájení: typicky +12 V na jedno z pinů, zem na druhé, a třetí může být signálový nebo ovládací.
- Porovnejte schéma zapojení s originálním manuálem či dokumentací pro konkrétní model a rok vozu; v některých případech může být potřeba doplnit adaptér pro plnou kompatibilitu s CD changerem.
- Pro bezpečné testy zapněte systém a ověřte přehrávání CD, načítání médií a správnou funkci ovládání.
Časté problémy a jejich řešení
- Nepřehrává CD: zkontrolujte napájení na pinu, který bývá spojován s napájením CD changeru, a zároveň ověřte kontakt v konektoru.
- Špatný signál nebo chybová hlášení: zkontrolujte signálové piny a komunikaci mezi CD changerem a rádiem; mohou být potřeba doplnit nebo vyměnit kabely.
- Nejde kombinovat s moderními mediálními jednotkami: starší CD changer může být notně nekompatibilní s některými novými jednotkami; řešením může být použití adaptérů nebo upgrady na modernější rádiový systém.
Montážní tipy a doporučení
Abyste minimalizovali riziko poškození kontaktů, pracujte s izolovanými nářadími a před každou manipulací odpojte baterii. Při vytahování konektorů dbejte na jemné zacházení - pinové kolíky mohou být náchylné k ohmání. Pokud máte pochybnosti o tom, který pin je který, obraťte se na servisní manuál výrobce nebo ověřené zdroje, aby nedošlo k záměně signálových vodičů.
Možnosti rozšíření a kompatibility
V některých případech lze 3 pinový konektor použít v kombinaci s ISO adaptéry pro zapojení CD changeru do modernizovaných audiosystémů. Důležité je zajistit správnou zápasnost pinů a volit adaptéry, které nepoškozují signály a napájení. Při výběru adaptéru se zaměřte na kompatibilitu s vaším modelem BMW a rádiem.
Jak vložit a odstranit kolík pomocí nástroje pro vložení a odstranění
Možnosti dokumentace a další zdroje
Pro hloubkovou diagnostiku a konkrétní zapojení doporučujeme vyhledat servisní manuály pro váš model BMW a rok výroby, stejně jako data k ISO konektorům a CD changerům používaným v daném voze. V online obchodech se často objevují kompatibilní adaptérové sady pro zapojení CD changeru do moderních rádií a multimediálních modulů.
