Prakticky nejvyužívanější a cenově nejdostupnější elektromotory s jednofázovým nebo třífázovým napájením. Standardní rychlosti jsou 2-pól (2800 ot/min), 4-pól (1400 ot/min), 6-pól (900 ot/min). Pro regulaci výstupní rychlosti lze využít frekvenční měniče či převodovky. Asynchronní elektromotory patří v mnoha aplikacích mezi nejpoužívanější typ motorů díky své jednoduché konstrukci, spolehlivému provozu a nenáročné údržbě.
Hlavní typy a jejich zapojení
Jednofázové asynchronní motory jsou uzpůsobeny napájení přímo ze sítě 1 X 230 VAC. Tento článek by měl sloužit jako přehled zapojení různých motorů, neboť i „obyčejný“ trojfázový asynchronní motor lze zapojit několika způsoby. Postupně jsou v článku probrány všechny nejběžnější druhy elektrických motorů. První věc, kterou je nutné si zjistit je jaký motorů vůbec chceme zapojovat? Ne všechny jsou třífázové, asynchronní a i jeden typ motoru jde často zapojit několika způsoby. Jediný 100% spolehlivý způsob jak správně zapojit motor je řídit se instrukcemi výrobce.
Parametry motoru jsou uvedeny vždy na štítku motoru, nebo v datasheetu. V dolní části je štítek rozdělen na dvě strany. Levá udává hodnoty pro 50Hz síť, pravá pro 60Hz síť. Často také bývá na motoru zobrazen druh zatížení. S1 - Trvalý chod. S2 - Krátkodobý chod. S3 - Přerušovaný chod. S4 - Přerušovaný chod s rozběhem. S6 - Přerušované zatížení. Štítek motoru definuje zatěžovatele a konkrétní provozní režimy.
Princip činnosti a skluz
Stator motoru má několik dvojic cívek (p) připojených k síťovému napětí s určitou frekvencí (f). Ve statoru vznikne synchronní točivé magnetické pole (má otáčky podle síťové frekvence, dle vzorce ns = 60 * f / p). Toto magnetické pole vyvolá v kleci rotoru napětí a vzniklý proud a magnetický tok vyvolá sílu otáčející rotorem. Hřídel asynchronních motorů se tedy vždy točí asynchronními otáčkami oproti otáčkám magnetického pole statoru. Rozdíl těchto otáček se nazývá skluz, který bývá 3 až 5%.
Pro změnu směru otáček lze provést přehozením dvou libovolných napájecích fází. U motorů, které dostávají časté rázy při rozběhu, nebo trpí přehříváním a nadměrnými vibracemi, se může rotorové vinutí přerušit a motor ztrácí výkon. Při zatížení motoru jmenovitým výkonem hrozí přetížení a poškození.
Zapojení třífázových motorů a hvězda- trojúhelník

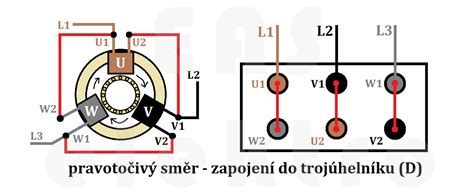

Pro třífázové napájení (3×400 V; dříve 3×380 V) lze motor připojit hvězdou (Y) nebo trojúhelníkem (Δ). Na typickém štítku bývá uvedeno Y/D - při zapojení do trojúhelníku jmenovité napětí 400 V, při zapojení do hvězdy 690 V. U většiny motorů je použita standardní svorkovnice se svorníky pro vyvedení konců vinutí. Atypická svorkovnice může mít vyvedeno více vodičů (např. pro brzdu) nebo jiné tvary, proto je vždy nutné řídit se návodem výrobce.
Zapojení motoru a jeho předřadné jištění by mělo vycházet z projektové dokumentace a muset splňovat příslušné normy. Přívodní vodiče a jištění závisí na jmenovitém proudu motoru a na délce kabelu, teplotě okolí a použití frekvenčního měniče. Přívodní svorky bývají L1, L2, L3 (nebo R, S, T) a výstup do motoru bývá U, V, W (nebo T1, T2, T3). Přehození svorek vede ke zničení měniče.
Regulace rychlosti a režimy rozběhu
V zapojení s frekvenčním měničem lze plynule zrychlovat otáčky magnetického pole statoru. V tomto zapojení lze z motoru dostat plný výkon při jmenovitém proudu uvedeném na štítku. Reverzaci otáček lze provést přehozením dvou přívodních vodičů na svorkovnici motoru, nebo reverzačním přepínačem. Při zapojení v konfiguraci YΔ je motor jištěn stejně jako při přímém spouštění; u nadproudového relé záleží, kde v obvodu je zapojeno, a jeho nastavení se liší.
Pro zajištění řízení rychlosti existují alternativy: jednofázový měnič frekvence (s jednofázovým výstupem) nebo triakový regulátor. Triakový regulátor mění napájecí napětí a tedy i skluz motoru, což umožňuje regulaci rychlosti a brzdění. Při zapojení do hvězdy lze dosáhnout snížení výkonu (cca 1/3 štítkového výkonu), ale takové zapojení se obecně nedoporučuje kvůli riziku přetížení při zatížení motoru jmenovitým výkonem.
Specializované typy motorů a jejich využití
Motory s oddělenými vinutími (Dahlanderovo zapojení) umožňují mít dva odlišné počty pólů v jednom tělese. Po přepínání cívek ze série na paralelu se počet pólů zmenší na polovinu a otáčky dvojí. Tyto motory bývají používány tam, kde je potřeba rychlejší rozběh s vysokým rozběhovým momentem. U motorů Dahlander se zapojují vinutí do hvězdy a často se používají pro pohon ventilátorů.
Kroužkové motory (motor s rozběhovým kondenzátorem) mají stator stejně jako běžný asynchronní motor, ale rotor obsahuje vinutí vyvedené na sběrné kroužky. Tyto motory se často používaly pro snadný rozběh a regulaci rychlosti, a dnes se stále objevují v některých aplikacích. Rozběhový kondenzátor bývá v sérii s pomocným vinutím a posunutí fází zajišťuje rozběh motoru.
Jednofázové asynchronní motory jsou nejrozšířenější a používají se u menších strojů do zhruba 2 kW. Mohou být napájeny jednofázovým zdrojem, a pro vyšší točivý moment bývají doplněny kondenzátory (běhový i rozběhový). Regulace otáček jednofázovým motorem se provádí buď jednofázovým frekvenčním měničem, triakovým regulátorem, nebo tlumivkou. Elektrické zapojení s kondenzátorem vede k eliptickému točivému poli a sníženému výkonu motoru při provozu na síťovém napětí.
Praktické tipy z oprav a zapojení
Pro opravy či výměny převodovek a motorů v průmyslových či zemědělských aplikacích je důležité zvážit celkový stav - třeba výměnu ložisek, těsnění skříně, výměnu náplně, či kontrolu korozních útvarů na hřídeli. U starších systémů je často výhodnější instalace nové převodovky či kompletní výměna motoru s ohledem na servisní dostupnost a spolehlivost.
Výměna redukčních převodovek bývá cenově i provozně výhodná v případech vody či koroze, které mohou vést k častým poruchám. Před demontáží je nutné zhodnotit, zda je možné převodovku oddělit od motoru a následně provést servis či náhradní díly. Důležité je mít fotky štítků motoru a převodovky, zjistit jejich parametry a ujistit se, že nová součást bude kompatibilní s montážními otvory a úchyty.
U domácích ČOV a podobných zařízení se stává, že přeprovojem velkých motorů s výměnou převodovek nebo výměnou motoru je nutné řešit i sama zařízení na vzduchování a mikrobiální procesy. Pro některé systémy může být vhodnější instalace dmychadla pro horizontální pohon bez nutnosti složitých převodovek, pokud to provoz vyžaduje a zohlední se ekonomika provozu a spolehlivost.
Obrázky a vizuální doplňky
Rozběh motoru hvězda-trojúhelník/Star-Delta Motor Start
Tabulka: základní parametry motorů a jejich použití
| Typ motoru | Napětí | Rychlost (ot/min) | Regulace | Typické použití |
|---|---|---|---|---|
| Jednofázový asynchronní | 230 VAC | Do 2800 ot/min (2-pól) | Triak, kondenzátor, měnič (1f) | Malé stroje, čerpadla, dopravníky |
| Trojfázový asynchronní | 400 VAC (Δ 400 V; Y 690 V) | 900-2800 ot/min podle počtu pólů | Frekvenční měnič, hvězda/trojúhelník, spouštěč | Průmyslové pohony, stroje s vyšším zatížením |
| Kroužkový motor | 3×400 V (obvykle) | Různé, vysoký rozběhový moment | Odporová řízení, kotvy na kartáčích | Starší průmyslové aplikace, rozběh>slabé čerpadla |
| Motor s Dahlanderovým zapojením | Y/D (400 V; 690 V) | Dualní otáčky podle zapojení | Rychlé změny otáček, vysoký rozběhový moment | Pily, jeřáby, průmyslové ventilátory |
Doporučení a praktické rady pro výběr a údržbu
- Vždy řiďte se štítkem motoru a návodem výrobce; neopomeňte zápisy o zatížení a jmenovitém proudu.
- Při změně napájení z trojfázového na jednofázové posuďte možnosti regulace a riziko nadproudu.
- Pravidelná údržba ložisek, kontrola těsnění a stavu hřídelí zvyšuje spolehlivost a prodlužuje životnost.
- Pro velké motory a vysoce zatížené aplikace zvažte frekvenční měnič s odpovídajícím ochranami a řízením teploty.
- Pokud nejde o drahou opravu, zvážte variantu výměny celé převodovky nebo motoru za nový díl s adekvátní servisní podporou.
Shrnutí pro praktické použití
3f motor 180W s převodovkou mez se uplatní v různých aplikacích od drobných průmyslových strojů po menší dopravníky a mixéry. Správné zapojení, volba kompatní převodovky a vhodného řízení rychlosti jsou klíčové pro spolehlivý provoz a dlouhodobou životnost systému. Uvědomte si, že existují různé typy motorů (jednofázové, trojfázové, Dahlander, kroužkové) a každé zapojení vyžaduje specifické podmínky a údržbu.
