Adapter pro aktivní audio systém BMW Z4: Jak bezpečně a kvalitně integrovat aftermarket zvukové zařízení

Tento text popisuje klíčové role adaptérů pro aktivní audio systémy a jejich vliv na kvalitu zvuku v BMW Z4 i dalších vozech s originálním aktivním systémem. Adaptéry umožňují integraci moderních aftermarket zařízení bez ztráty původních funkcí a s minimálním dopadem na kvalitu zvuku.

Co jsou adaptéry pro aktivní audio systémy a proč jsou důležité

Adaptéry pro aktivní systémy jsou důležitými komponenty, které umožňují integraci moderních aftermarket audio zařízení do vozidel s originálními aktivními audio systémy. Zachování kvality zvuku: Adaptéry jsou navrženy tak, aby udržely vysokou kvalitu zvuku a přenosu signálu mezi novým audio zařízením a originálním systémem vozidla. Jednoduchá instalace: Většina adaptérů je navržena pro snadnou instalaci bez potřeby rozsáhlých úprav nebo profesionální pomoci.

Typy adaptérů a jejich konkrétní použití

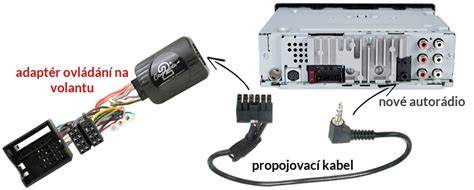

• Adaptéry pro zesilovače: Tyto adaptéry umožňují připojení aftermarket autorádií k originálním zesilovačům vozidla.
• Adaptéry pro reproduktory: Adaptéry pro reproduktory umožňují připojení aftermarket autorádií k originálním reproduktorům vozidla.
• CAN-Bus adaptéry: Zajišťují kompatibilitu mezi aftermarket autorádii a CAN-Bus systémy vozidel.
• Elektronický adaptér pro AUDI-VW s MINI ISO konektorem a plně aktivním audio systémem BOSE: Specifické řešení pro propojení s originálním systémem BOSE.
• Adaptér pro aktivní systém pro Audi, Seat, Škoda, Volkswagen s konektorem Quadlock (MOST): Kompatibilita s různými značkami a MOST systémy.
• Převodník z analogového signálu na optický pro vozidla BMW vybavená aktivním zvukovým systémem MOST (optická vlákna): Umožňuje převod signálu pro optické MOST vlákno.
• 4-kanálový adaptér repro/CINCH samice s nastavitelným poměrem útlumu pro autorádia s výkonem do 80 W/kanál: Nastavitelná útlumová charakteristika pro lepší vyvážení zvuku.
• Převodník z analogového signálu na optický pro vozidla BMW vybavená aktivním zvukovým systémem MOST25 (optická vlákna): Pokročilé řešení pro MOST25.
• Kabeláž pro připojení 27020 do vozů Toyota, Lexus 2001-: Příslušenství pro specifické platformy.
• Převodník z analogového signálu na optický pro vozidla Audi vybavená aktivním zvukovým systémem MOST (optická vlákna): Další varianta MOST převodu.
• Adaptér pro aktivní systém Audi, Volkswagen s 10-ti pólovým ISO konektorem (starší provedení): Doplňující řešení pro starší instalace.

Speciální výzvy a řešení při instalaci

BMW Z4 a podobná vozidla s aktivním systémem mohou vyžadovat specifické zesilovače a RAM kabeláž. Napojení na High Level input a použití RAM kabeláže je často nezbytné pro dosažení optimálního zvuku. V některých generacích (např. G řady) je nutné použít speciální HiFi zesilovač od Match s přidaným High Level input, aby šla dotáhnout kvalita zvuku na srovnatelnou úroveň s ostatními prémiovými vozy. Při výměně zadních reproduktorů mohou nastat obtíže s přístupem za panelem, což vyžaduje zkušený tým techniků a delší čas ladění.

Jak vybrat a napojit správný adaptér pro váš BMW Z4

1. Určete kompatibilitu se stávajícím aktivním systémem (MOST, Quadlock, MINI ISO atd.).
2. Posuďte postup instalace a potřebu speciální RAM kabeláže či zesilovače s High Level vstupem.
3. Vyberte adaptér dle výkonu reproduktorů a požadovaného útlumu pro přesné ladění.
4. Zvažte možnosti pro zachování originálních funkcí vozu (např. zobrazení na obrazovce, volantu, CAN-Bus komunikace).
5. Proveďte důkladné ladění zvuku po instalaci s důrazem na odladění zadních reproduktorů a celkové akustiky.

Praktický případ: BMW Z4 z roku 2020

BMW a kvalita uzvučení v autě je kapitola sama o sobě a proto poslední dobou vídáme čím dál tím více nová ale i zánovní BMW na naší montážní dílně pro vylepšení zvuku. Toto BMW Z4 z roku 2020 není výjimkou, neboť si člověk řekne, že se z minulých let v BMW poučili a začali dávat lepší kvalitu za jejich příplatek HiFi 676 aspoň něco lepšího, ale bohužel i u nových BMW z řady G tomu tak není a pořád je to velice podprůměrný zvuk pro prémiovou značku BMW. Naše úloha byla tedy vylepšit zvuk v tomto vozidle a to jak výměnou reproduktorů, tak i napojení zesilovače s DSP procesorem. Tato montáž však měla háček v tom, že nikdo v ČR před námi toto vozidlo nedělal a problémy s ozvučením se nám vyskytovali na každém druhém kroku po dobu celé montáže, která nakonec trvala 2x déle než u klasického BWM například typu řady 5 F10 nebo řady 3 F30 apod.

V prvé řadě již nyní ze zkušenosti z BMW X5 G05 víme, že přesto, že ve voze je HiFi 676 již nejde pouze odpojit klasický zesilovač ( HiFi 676 ) od BMW a napojit tam UP7BMW a klidně ladit, což u BMW řady "F" a "E" funguje. Ale u modelu "G" se již musí použít speciální zesilovač taktéž od Match s již přidaným High Level input a speciální RAM kabeláži. V tu chvíli se napojíme na zvuk ve voze a po výměně reproduktorů můžeme ladit zvuk. Bohužel toto nebyl jediný problém se zesilovačem. Další problém vznikl při výměně zadních reproduktorů, které byly umístěné složitě za panelem, který bez většího zásahu nešel vyndat a basové repro už vůbec ne. Nakonec náš tým zkušených techniků se s tímto problémem popral. Vozidlo jsme naladili a se zákazníkem jsme našli ideální kompromis v akustice, jelikož opět BMW z4 je na tolik specifické vozidlo pro zvučení že dotáhnout jen samotný zvuk ke skvělé kvalitě trvalo cca 5-6 hodin čistého ladění.

Praktické tipy pro instalaci a ladění

• Zaměřte se na zachování syrové kvality signálu, aby se minimalizovalo zkreslení a ztráta detailů.
• Vhodně zvolte napájení a izolaci kabeláže, aby nedocházelo k interference a šumu.
• Pracujte s profesionály, zvláště při složitějších zadních reproduktorových instalacích a při práci s OEM zesilovači.
• Napojení na DSP procesor a kalibrace prostoru je klíčová pro dosažení vyváženého zvuku v autě.

Umožňují bezproblémové připojení a zachování kvality zvuku a původních funkcí vozidla. Při výběru a instalaci těchto adaptérů zvažte kompatibilitu, kvalitu, potřebné funkce a možnosti instalace, abyste dosáhli optimálního výkonu a spokojenosti.

Tabulka: Základní typy adaptérů a jejich použití
