Alternátor vybavený diodovým můstkem slouží jako hlavní zdroj stejnosměrného napětí a proudu, napájí spotřebiče a dobíjí akumulátor. Spolu s akumulátorem a regulátorem tvoří zdrojovou soustavu dnešních motorových vozidel. Díky veliké konstrukční rozlišnosti alternátorů u vozidel lze mezi hlavní části řadit další komponenty a jejich popis se může lišit.

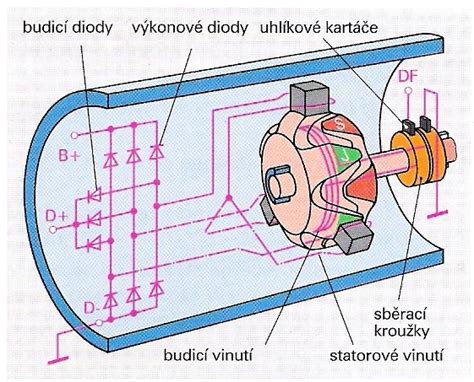

Pokud je například regulátor napětí umístěn uvnitř alternátoru, patří k hlavním částem daného alternátoru. Pokud je použita klidová budicí cívka, není součástí rotoru, chybí kartáče i kroužky a rotor jen přerušuje (mění) magnetické pole vstupující z budicí cívky do cívky statoru. Stejnosměrným proudem vytvoříme magnetické pole v budicí cívce rotoru a tento proud přivedeme do budicí cívky přes kartáče a kroužky.

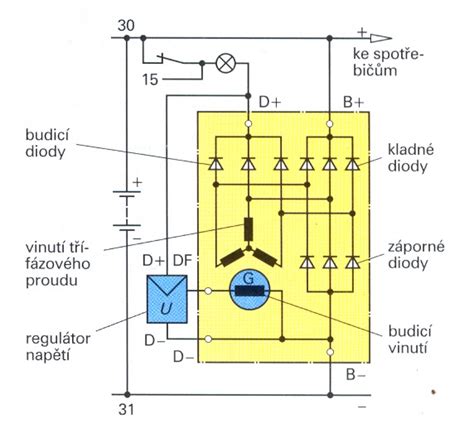

Spalovací motor otáčí přes řemen rotorem. Točivé (proměnlivé) magnetické pole rotoru v klidových cívkách statoru indukuje střídavé napětí a proud. Indukované střídavé napětí a proud přivedeme do diodového můstku, který tyto veličiny usměrní. Stator je sestaven z elektricky izolovaných feromagnetických plechů, které jsou opatřeny očky, jež po sestavení tvoří drážky pro vinutí.
Stator - cívky dalších dvou fází jsou zapojeny obdobně, jsou jen po obvodu posunuty o úhel 15°. Zapojení trojfázového vinutí je obvykle do hvězdy (jeden konec vinutí 1., 2. a 3.). Rotor - z jádra budicí cívky jsou vyvedeny drápové póly, které vhodně směrují magnetické pole vytvořené budicí cívkou (magnetické siločáry přesměrují kolmo k ose rotace). Drápky tvoří střídavě jižní a severní magnetický pól.
Řemenice - je upevněna na rotoru, který prochází předním víkem. Pohon je proveden od klikové hřídele klínovým nebo plochým drážkovým řemenem. Víka jsou vyrobena z hliníkové slitiny. Je v nich na valivých ložiscích uloženo rotor. Přední víko je osazeno jen valivým ložiskem, zadní víko (diodové) nese usměrňovač a držáky kartáčů. Při opravách a měření nesmí být ani na okamžik svorky alternátoru ve zkratu, proto odpojte akumulátor.
Alternátor je srdcem elektrického systému motocyklu i čtyřkolky. Přeměňuje mechanickou energii motoru na elektrickou, dobíjí akumulátor a napájí zapalování, osvětlení, řídicí jednotku i veškeré příslušenství za chodu motoru. Bez funkčního dobíjení stroj vybije baterii i během krátké jízdy, přestože nastartuje a běží. Stav alternátoru tak přímo ovlivňuje spolehlivost startu, stabilitu palubního napětí a životnost baterie.
Co tvoří dobíjecí soustavu a jaké jsou její části
Motocyklová dobíjecí soustava se skládá ze tří hlavních funkčních celků: statoru, rotoru (magnetické kolo / setrvačník) a regulátoru-usměrňovače, plus těsnění krytu. Účel alternátoru spočívá v výrobě elektrické energie, dobíjení akumulátoru a napájení palubní sítě. Třífázový generátor se používá proto, že je výrazně účinnější a spolehlivější než stejnosměrný generátor - dokáže vyrábět proud pro dobíjení baterie i ve volnoběžných otáčkách.
Princip fungování spočívá v elektromagnetické indukci: indukovaný proud v cívkách statoru mění při otáčení rotoru směr, takže výstupem statoru je střídavý proud (AC). Tento střídavý proud se následně usměrní a stabilizuje na napětí, které potřebuje palubní síť. Řetězec přeměny energie probíhá v několika krocích: motor otáčí klikovou hřídelí, rotor obsahuje silné magnety, magnety přejíždějí v těsné blízkosti cívek statoru, vzniká střídavé napětí, které jde do regulátoru-usměrňovače a poté na baterii.
Nejrozšířenější typ - generátor s permanentními magnety - tvoří magnetické pole přímo magnety v rotoru. Budicí proud zajišťují kartáče a sběrné kroužky rotoru, který se otáčí uvnitř statoru. Vinutí statoru bývá zapojeno do hvězdy (tři fáze). Regulátor napětí udržuje výstupní napětí kolem 14 V DC a reguluje přívod budicího proudu tak, aby se magnetické pole a tím i množství vyráběného proudu měnily v souladu s potřebami palubní sítě.

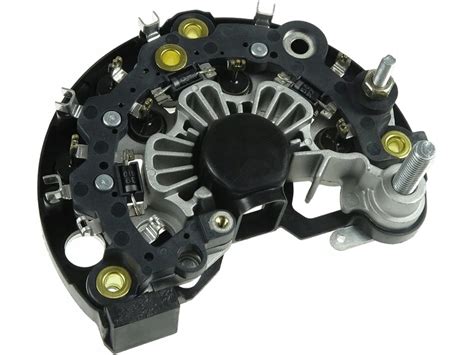

Montážní a konstrukční prvky zahrnují rotor s ložisky, ventilátor pro chlazení, diodový můstek s výkonnými diodami a teplovodivou pastou mezi diodovým můstkem a krytem. Těsnicí materiály zabraňují úniku oleje a zajišťují odolnost vůči vysokým teplotám. U enduro, MX a adventure strojů mohou být kryty alternátoru vyztužené proti kamenům a nárazům. U moderních strojů bývá často volba třífázových statorů pro vyšší výkon a stabilnější napětí.
Materiály a klíčové součásti
- Měděné vinutí: vinutí statoru z izolovaného měděného drátu; kvalitní izolace odolává teplu.
- Ocelové jádro (laminát): tenké plechy omezují ztráty vířivými proudy a zvyšují účinnost.
- Permanentní magnety rotoru: feritové nebo neodymové magnety; jejich tepelné vlastnosti ovlivňují výkon.
- Diody a regulační elektronika: výkonové diody a regulační obvody, často s chladičem.
- Těsnicí materiály: papírová, gumová či silikonová těsnění odolávají oleji a teplu.
Provozní podmínky a diagnostika
Dobíjecí soustava pracuje v náročném prostředí - horko, vibrace, olej a proměnlivá elektrická zátěž. Výstupní napětí by při otáčkách kolem 4 000-5 000 ot/min mělo být mezi 14 a 15 V, při zvýšení otáček na střední rozsah by mělo zůstat kolem 13-14,5 V. Přebíjení (nad 15 V) vede k rychlejší degradaci baterie a dalším problémům. Příznaky poruch zahrnují pokles výkonu, pískání z oblasti alternátoru a vysoké provozní teploty.
Pro prevenci a diagnostiku platí pravidelná kontrola: vizuální kontrola konektorů, měření odporu vinutí statoru (typicky několik desítek miliohmů), testy statoru (odpor a zkrat do kostry) a dynamický test výstupu AC napětí. Logika diagnostiky je vylučovací: pokud stator prošel statickými a dynamickými testy, ale napětí na baterii je mimo toleranci, problém bývá v regulátoru nebo kostře kabeláže.
Jak si opravit alternátor svépomocí (s jednoduchými nástroji)
Druhy a použití podle typu motocyklu
- Cestovní a endurové stroje: nejvyšší elektrické zatížení; potřeba výkonnějších statorů a kompatibilita regulátoru.
- Sportovní a vstřikové motory: většinou třífázové statory pro vyšší účinnost a stabilní napětí ECU.
- Malé karburátorové stroje: často jednofázový systém, kompaktní stator; slabé dobíjení se projevuje tmavšími světlomety.
- Skútry: integrovaný kompaktní generator s magnety; nízká elektrická zátěž; OEM náhrady.
- Čtyřkolky a terénní stroje: důraz na těsnost krytu a odolnost konektorů; sealed/stíněné jednotky a pravidelná kontrola oleje kolem statoru.
Diagnostika, kontrola a výměna
Rychlá kontrola před demontáží: měřte napětí baterie na panelech; pokud je méně než 12,5 V, baterii dobijte před dalším měřením. Test dobíjecího napětí: při 4 000-5 000 ot/min by napětí mělo být mezi 14-15 V. Statický test statoru (odpor a zkrat do kostry) zahrnuje měření odporu mezi vinutími; odpor obvykle kolem 0,2-0,5 ohmu, OL při otevřeném obvodu znamená závadu. Dynamický test výstupu AC napětí ukazuje přibližně 20 V v volnoběhu a 50-60 V při 4 000-5 000 ot/min na každé fázi; hodnoty by měly být vyrovnané mezi fázemi.
Logika diagnostiky bývá vylučovací: pokud stator prošel všemi testy, ale napětí na baterii je mimo rozsah, problém bývá v regulátoru-usměrňovači nebo kostře. Při výměně diodových můstků se musí demontovat alternátor a zkontrolovat těsněnění a chlazení, aby nedošlo k poškození dalších součástí.
