Při výměně nebo instalaci nového autorádia se většina řidičů setká s potřebou správně připojit napájení a reproduktory. Díky standardizovanému ISO konektoru je tento úkol výrazně jednodušší - za předpokladu, že víte, který vodič co znamená. ISO konektor je mezinárodně uznávaný standard pro připojení autorádií. Každý vodič má svou specifickou barvu a funkci.
Základní principy a bezpečnost
Najdi si jak to je skutečně v konektoru, bývá to často přímo na rádiu nebo to univerzálně najdeš vyhledávačem jako "zapojení DIN konektoru autorádia". Je potřeba zkusit změřit kde je skutečně přítomné stálé a spínané napětí a jestli tam skutečně je. Nedívej se jen na barvy drátů, to nemusí sedět. Z jakéhosi záhadného důvodu mají někde skutečně prohozené ty přívody a barvy nemusí sedět vůbec.
Je důležité rozlišit: Kostra a napájení jsou vždy stejné, nejhorší co se může stát je, že nepůjde do antény napájení a nebude to držet naladěné stanice po vypnutí. "Paměť" je trvalé napájení do rádia. Důležité je "+", minus, paměť a napájení antény. Pokud jde o elektroinstalaci, lze ji takříkajíc „kultivovat“ elektrickou páskou.
Standardní ISO rozdělení napájení (co hledat)
Napájecí část obvykle obsahuje: červený vodič jako +12V zapínaný klíčkem (spínané napětí), žlutý nebo někdy oranžový jako +12V stále (paměť), a černý jako kostra (-). Zkus změřit kde je skutečně přítomné stálé a spínané napětí a jestli tam skutečně je. Měl by být červený +12V zapínaný klíčkem a žlutý, nebo někdy oranžový +12V stále.
Zkoušel jsem přehodit žlutý kabel s červeným jak jsem se všude dočetl, ale bez výsledku rádio se stejně vypíná a maže se paměť. Je potřeba zkusit změřit kde je skutečně přítomné stálé a spínané napětí a jestli tam skutečně je. Najdi si jak to je skutečně v konektoru, bývá to často přímo na rádiu nebo to univerzálně najdeš vyhledávačem jako "zapojení DIN konektoru autorádia".

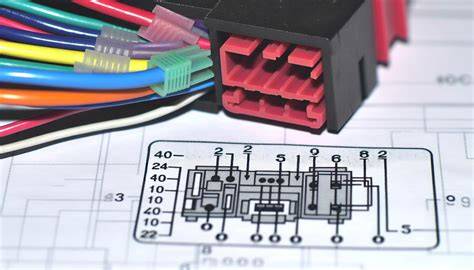

Pinout originálního konektoru Audi A4 B6
PodrobnostiPinout originálního rádia Audi, schémata konektorů a vodičů pro Audi Concert, Symphony, Chorus, Gamma, a1, a3, a4, a5, a6, a7, a8, TT,...
Ze schémat bych pochopil že černý vodič přijde na pin 8, oranžovo/bílý na pin 6, červený na pin 5. Ale žlutý a modro/bílý na jaké piny?? Žlutý by bylo třeba asi nějak zapojit na pin 4 (kde bohužel na redukci není pin) a modro bílý kam? od sMartin.
Co to znamená pin č.4? Kam se zapojuje vodič pro napájení antény? Nějak mi není jasný pin č.4. Co to znamená? Kam se zapojuje vodič pro napájení antény? Podle tabulek to bývá spínané nebo stálé napětí, takže je potřeba ověřit skutečné zapojení v konkrétním konektoru vozidla.
Praktická rada při instalaci
- Pokud je to originální zapojení, tak to klidně strč do rádia a musí to bezet. Nikdy jsem nevidel přeházené dráty tak, aby se to muselo přepojovat.
- U koncernu si ISO normu upravili po svým, takže sice pasuje, ale má trochu jiný zapojení.
- Pokud máš konektory na propojení, tak to propoj a zkus!
- Občas bývá připravené přímo na propojovacích drátech autorádií (pokud nemají přímo ISO).
Připojení reproduktorů a zadního subwooferu
Mnoho lidí na fóru píše, že nemohou připojit zadní reproduktory a subwoofer k nestandardnímu rádiu. Tak jsem se rozhodl napsat krátký report. Přiřazení pinu, pinout, popis. Maximum konektorů pro Audi.
Schéma zapojení pro rádio na A4 - z důvodu změny staré nestandardní na novou nestandardní chci vědět, ale při připojení mohou standardní autorádia fungovat po připojení. Připojení rádia (NEstandardní) - Audi A4, 1,8 l... V mém konektoru jdou dráty jinak, jen jsem to zkoušel a nic nefunguje.
Co dělat, když reproduktory nefungují
- Změř kontinuitu vodičů a polarity repro - pokud je zapojená obráceně, bude špatný zvuk nebo žádný bas.
- Zkontroluj, zda rádio není v režimu externího zesilovače nebo že není aktivní nastavení pro Bose systém (pokud má auto originální systém).
- U nestandardních hlavních jednotek může být potřeba připojit generátor signálu nebo adaptér pro zadní reproduktory či subwoofer.
Příklad typického zapojení (orientačně)
Standardní autorádia při připojení používají: černá = kostra, červená = spínané +12V, žlutá/oranžová = stálé +12V paměť, modro-bílá = napájení antény nebo dálkové ovládání zesilovače, ostatní barvy pro reproduktory.
| Funkce | Barva (často) | Poznámka |
|---|---|---|
| Kostra (-) | černá | společná zem |
| Spínané +12V (ACC) | červená | zapínané klíčkem |
| Stálé +12V (paměť) | žlutá / oranžová | pro paměť rádia |
| Napájení antény / remote | modro-bílá | někdy nazýváno Ant/Remote |
| Reproduktory | různé (pár + a - pro každou osu) | levý/pravý, přední/zadní |
Specifika Audi: co očekávat
U koncernu si ISO normu upravili po svým, takže sice pasuje, ale má trochu jiný zapojení. Někdy je potřeba adaptér nebo redukce, která má přepojení paměti a napájení antény. Připojení aftermarket rádia - pinout - Audi... Máte někdo zkušenost s připojením nestandardního rádia a přepnutím standardních konektorů do běžného ISO vodiče?... Audi A4 B6.
V některých případech bývá potřeba přehodit jen dva dráty (napájení/paměť). Pokud máš redukci na ISO konektory a ta má určité zapojení, zkus ji nejdříve propojit a ověřit napětí. Pokud rádio zapomíná nastavení, je to chybějící stálé napájení (paměť). Pokud rádio zhasíná po vypnutí zapalování, je splést spínané a stálé napětí.
2DIN Autorádia Denyshop.sk
Užitečné kroky před konečným zapojením
- Najdi si pinout hlavní jednotky Audi pro konkrétní model rádia (Concert, Symphony, Chorus apod.).
- Měř multimetrem kde je skutečné +12V stálé vs. spínané.
- Poznamkuj si kabely a případně udělej vlastní redukci - někdy je lepší než pájení přímo v autě.
- Předejdi zkratu - při manipulaci odpojte minus pól akumulátoru.
Tipy z praxe
Občas se stane, že na autorádiu nejsou standardní piny přesně podle barev, proto to vždy ověř měřením. Pokud máš konektory na propojení, tak to propoj a zkus! Ten nejhorší výsledek je, že nebude fungovat paměť nebo anténa, nikoli že dojde ke zničení rádia (pokud správně dodržíš polaritu a kostru).
Pokud si nejsi jistý konkrétním zapojením, hledej "Pinout hlavní jednotky Audi" nebo "Pinout originálního rádia Audi" pro tvůj typ rádia; mnoho zdrojů obsahuje obrázky a rozpisy pinů, které ti pomohou identifikovat pin 4, pin 5, pin 6 a další. Pokud používáš redukci, zkontroluj, zda má všechy potřebné piny pro paměť a anténu.
