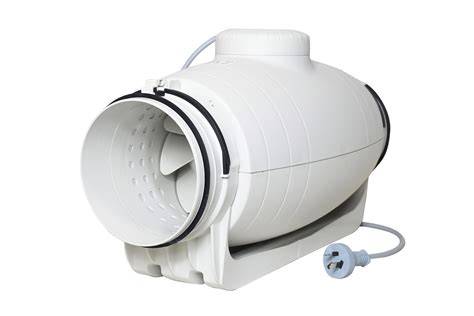

Tichý potrubní ventilátor s doběhem TD 160/100 NT SILENT je určený pro spojení se vzduchotechnickým kruhovým potrubím.
Tichý ventilátor z řady TD SILENT je vyroben z plastu, velkou výhodou je demontáž motorové části ventilátoru bez nutnosti odpojení vzduchotechnického potrubí.
Ventilátor TD SILENT se řadí mezi nejtišší na trhu.
Dvouotáčkový ventilátor je možné regulovat změnou napětí.
Ventilátor je vhodný pro odsávání větší koupelny, garáže, dílen.
Montáž ventilátoru je možná v každé poloze.
Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, doporučujeme použít kruhové pružné připojení VBM.
Konstrukce a dílenské provedení
Skříň ventilátoru SILENT je vyrobena z plastu, skládá se z upevňovací konzole pro jednoduchou a rychlou montáž na zeď / stěnu nebo na strop, hlukového absorbéru (tlumiče) a motoru.
Snadná demontáž motorové části, která je přichycena pomocí rychloupínacích spon.
Připojovací hrdla jsou vybavena gumovým těsněním.
Oběžné kolo ventilátoru je vyrobeno z plastu.
Motor a výkonnost
Střídavé motory ventilátoru mají dvojí vinutí, které umožňuje provoz s dvojími otáčkami, regulace je možná změnou napětí.
Motory jsou vybaveny tepelnou pojistkou. Kuličková ložiska s tukovou náplní na dobu životnosti.
Třída izolace B, krytí IP44. Ventilátory jsou pro jednofázové napětí 230V.
Ovládání a regulace
U střídavých motorů s dvojím vinutím se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2, nebo lze použít regulaci změnou napětí regulátory REB - plynulá regulace nebo REV - pětistupňová regulace.
TD SILENT T s vestavěným doběhem má jedno vinutí a není možné ho regulovat.
U motorů s trojím vinutím (TD 500 - TD 2000) se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INTER 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace).
TD 4000 a 6000 se dají regulovat pouze změnou napětí. TD 4000 a 6000 TRIF se dají regulovat změnou napětí nebo frekvenčními měniči.
Parametry a provedení
Skříň je vyrobena z kvalitního houževnatého plastu, skládá se z montážní konzole pro montáž na zeď nebo do stropu, patentovaného hlukového absorbéru a motoru.
Konstrukce umožňuje snadnou demontáž motorové části, která je připevněna pomocí rychloupínacích spon.
Motor je asynchronní s kotvou nakrátko. Střídavé motory mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami.
Motor typu TD SILENT T s vestavěným doběhem má jedno vinutí a není možné ho regulovat.
Motory jsou sériově vybaveny tepelnou pojistkou proti přehřátí, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy B. Kuličková ložiska mají tukovou náplň na dobu životnosti.
U střídavých motorů s dvojím vinutím se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2. Lze též použít regulaci změnou napětí elektronickými regulátory REB (plynulá regulace) nebo transformátorovými regulátory REV (pětistupňová regulace).
U motorů s trojím vinutím (TD 500 - TD 2000) se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INTER 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace).
TD 4000 a 6000 se dají regulovat pouze změnou napětí. TD 4000 a 6000 TRIF se dají regulovat změnou napětí nebo frekvenčními měniči.
Montáž a instalace
Ventilátorů TD SILENT je možné instalovat v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.
Certifikace a výrobce
Společnost Soler & Palau byla založena v roce 1951, od roku 1987 je certifikována v systému ISO 9001 u British Standard Institute, od roku 1989 je s pořadovým číslem 001 první ISO 9001 registrovanou firmou u certifikačního úřadu AENOR.
Hlavní závod má společnost Soler & Palau v Ripoll. Výrobní závody a pobočky Soler & Palau ventilation group se momentálně nacházejí ve více než 80 zemích celého světa.
Celková výrobní plocha, včetně tří dalších sousedících závodů je 100.000 m2. Tím se řadí firma Soler & Palau mezi přesvědčivě největší výrobce ventilátorů v Evropě.
Zkušebny a laboratoře Soler & Palau jsou vybaveny nejmodernějším zařízením a jsou akreditovanou národní nezávislou zkušebnou dle EN 45001-89, která provádí měření i pro další výrobce. Měření jsou prováděna podle standardů AMCA a BRITISH STANDARDS.
Historie a patenty
Ve zkušebně je 6 stálých měřících tratí na měření výkonových charakteristik ventilátorů včetně potřebných řídících pracovišť. Z roku 1948 pocházejí patentové přihlášky Eduarda SOLERA na motor s vnějším rotorem, který firma Soler & Palau začala využívat ve ventilátorech o mnoho let dříve než ostatní výrobci.
Produkční řada a varianty
Skříň se skládá z montážní lišty se dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami.
Střídavé motory ve ventilátorech TD-160 až TD-350 mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami. Ventilátory TD-500 až TD-2000 mají trojí vinutí. TD-4000 a TD-6000 mají jedno vinutí, je možné je regulovat změnou napětí.
Motory jsou vybaveny tepelnou pojistkou (TD 160-TD 350) nebo tepelnou ochranou (TD 500-TD 6000). Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace B, krytí IP44 (TD 160-TD 2000), třída izolace F, krytí IP54 (TD 4000 a 6000).
TD 4000 a 6000 TRIF se dají regulovat změnou napětí nebo frekvenčními měniči.
Přehled sad a instalace KIT
V naší nabídce naleznete TD-160/100 N KIT, TD-250/100 KIT a TD-160/100 N T KIT s kompletním příslušenstvím pro snadnou instalaci.
TD-160/100 NT KIT je ventilační set s ventilátorem TD 160/100 NT SILENT IP44 s časovým doběhem, ideální pro jednoduchou a rychlou instalaci kompletního řešení odvětrání.
Ento set zajistí efektivní odtah vzduchu z koupelny, toalety, umývárny nebo z jiných aplikací, které vyžadují odtah znehodnoceného vzduchu či snížení nadměrné vlhkosti.
Konkurenční výhody a uživatelská doporučení
Čerstvý vzduch má zásadní význam pro kvalitu života, jeho průzračnost je proto důležité udržovat.
Formuluji proto mé poznatky formou článků, které pomohou vybrat správný produkt jednoduše a srozumitelně.
Ventilátory TD jsou standardem ve vzduchotechnice - nabízí výborný poměr cena / výkon. S průtokem 180 m3/h odvětrá i středně velké místnosti koupelen.
LINEO 125 přichází s vysokým výkonem, průtokem vzduchu až 365 m3/h a dobrými tlakovými vlastnostmi. ARw přináší vysoký průtok za příznivou cenu. Pozink. materiál přispívá k odolnosti konstrukce.
Praktické poznámky
Ventilátory typu TD SILENT jsou diagonální ventilátory, určené k montáži do kruhového potrubí. Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola.
Ventilátory nesmí být vystaveny přímému působení vlivu počasí. Ventilátory je třeba skladovat v krytém a suchém skladu.
Pokud máte zájem o jiný typ ventilátoru, doporučíme ideální typ a výkon ventilátor na základě vašich potřeb.
Technické údaje k variantám TD Silent
TD 160/100 NT SILENT je diagonální, tichý ventilátor s možností času doběhu a s plastovým oběžným kolem.
Skříň ventilátoru je plastová, s montážní konzolí a rychloupínacími sponami.
Minimální a maximální tlaky jsou uvedeny pro jednotlivé varianty v dokumentaci výrobce.
