Balistická ochrana vozidla: technologie, materiály a standardy

Balistická ochrana vozidel kombinuje konstrukční řešení, materiálový vývoj a certifikovaná zkoušení tak, aby poskytla bezpečí proti střelám, fragmentům a výbuchům. Poskytujeme ochranu osob a zařízení před výbuchem, balistickým nárazem a dalšími nepřátelskými akcemi. Dodáváme certifikované řešení - samostatný balistický ochranný systém dveří pro platformu vozidel Toyota. Řešení pancéřování poskytuje certifikovanou balistickou ochranu v souladu s požadavky normy STANAG 4569 úrovně 2 pro samostatné systémy, bez závislosti na základní konstrukci vozidla.

Modularita a životnost pancéřování

Konstrukce byla vyvinuta tak, aby umožňovala modulární škálovatelnost mezi úrovněmi ochrany a v případě potřeby podporovala budoucí upgrady nebo změny konfigurace. Na všechna kompozitní pancéřování se vztahuje 25letá záruka, což podtrhuje dlouhodobý závazek společnosti Auto Eder a.s. Balistické pláty nejsou univerzální a jejich správný výběr může rozhodovat o životě.

Materiály používané v balistické ochraně vozidel

Ocel a keramika se používají k výrobě balistických panelů, které se integrují do ochranných vest a vozidel. Aramidová vlákna (např. Kevlar®) a polyethylenová vlákna (např. Dyneema) se aplikují do měkkých i kompozitních vrstev. Používáme osvědčené materiály od světových lídrů, jako jsou Honeywell a Dyneema. Každá přilba je vyrobena z materiálu Kevlar® aramid, který je známý nejen svou pevností, ale také tepelnou a nárazovou odolností. Pro měkké balistiky volíme technologie Spectra Shield® a Gold Shield® od společnosti Honeywell.

Keramika je schopná rozptýlit energii střely a často se kombinuje s kompozitní zadní vrstvou (aramid nebo UHMWPE), která absorbuje zbytkovou energii a zachytí fragmenty. Ocelové pláty poskytují vysokou víceúderovou odolnost, ale jsou těžší. Polyethylen (UHMWPE) nabídne velmi dobrý poměr mezi hmotností a ochranou proti puškovým střelám, zejména u moderních vícevrtvových plátů.

Materiálové varianty v praxi

• Keramické pláty + kompozitní zadní vrstva: vysoká odolnost proti průbojným projektilům, často navrženo jako Level IV.
• UHMWPE (polyethylen): lehké tvrdé pláty pro nižší hmotnost při zachování ochrany.
• Ocelové pláty: robustní a odolné vůči vícenásahům, kompromis v podobě vyšší hmotnosti.
• Aramidová vlákna (Kevlar®): typicky v měkkých panelech, dobré pro pistolové hrozby a jako doplněk tvrdých plátů.

Normy a testování: jak ověřit úroveň ochrany

Balistické vesty a pláty musí splnit přísné zkoušky. Nejdůležitější je americký standard NIJ (National Institute of Justice), který se celosvětově používá jako základní měřítko. Norma NIJ rozděluje balistickou ochranu do několika úrovní (levels). Každá z nich je testována proti přesně definovaným střelám a rychlostem, což zajišťuje srovnatelné a ověřitelné výsledky napříč výrobci.

Balistická ochrana označuje ochranu proti účinkům střelného zbraně, jako jsou kulky a fragmenty, které mohou způsobit vážná zranění nebo smrt. Norma NIJ se zaměřuje primárně na střely z palných zbraní. Ochrana proti fragmentům a střepinám z granátů, improvizovaných nástrah nebo výbušných zařízení se posuzuje podle jiných metodik (např. vojenských MIL-STD testů). Norma STANAG 2920 se používá k měření schopnosti materiálů zastavit střepiny a šrapnely.

Hlavní normy a jejich význam

• NIJ STD 0101.04: mezinárodně uznávaná norma charakterizovaná šesti úrovněmi odolnosti; norma povoluje maximální hloubku vtisku / BFD ve výši 44 mm.
• NIJ STD 0101.06: z roku 2008 rozšiřuje nároky a zavádí testování vůči vnějším podmínkám a rozšiřuje počet testovaných vzorků.
• Revize 0101.07: novější verze, která zpřísňuje zkoušky a lépe reflektuje současné hrozby; pokud máte na výběr, sáhněte po plátech testovaných podle nové normy.
• STANAG 2920: měření odolnosti proti fragmentům pomocí Fragment Simulating Projectiles.
• STANAG 4569: vojenské zatřídění ochrany vozidel (použito např. pro samostatné systémy úrovně 2).
• ČSN 39 5360: česká norma s maximální hloubkou vtisku 25 mm a dalším parametrem maximálního objemu vtisku 8 ml.

Při výběru plátu vždy sledujte, podle jaké verze normy byl testován a zda je uveden na oficiálním Compliant Products List (CPL). Dávejte si pozor na zavádějící označení „NIJ tested“ - skutečnou záruku dává jen certifikace NIJ. Správný výběr balistického plátu není jen o tom, zda má označení Level III nebo IV. Důležité je také to, kdo a podle jakých pravidel plát testoval. Hledejte jasně uvedenou certifikaci NIJ a ověřte si model na oficiálním seznamu Compliant Products List (CPL).

Třídy ochrany a praktické použití

Standard NIJ rozděluje balistickou ochranu do několika úrovní. Nižší třídy (IIA, II, IIIA) označují měkké vesty určené proti pistolovým nábojům, zatímco vyšší třídy (III a IV) se týkají tvrdých plátů pro zastavení puškových střel. Platí, že s rostoucí úrovní roste schopnost čelit silnějším hrozbám - ale ne vždy lineárně. Level IIIA není „silnější“ než Level III, protože se testuje na zcela odlišný typ střeliva.

Volba podle scénáře

• Civilní nošení: zaměřte se na lehké měkké vesty (IIA, II); pro zvýšené riziko zvažte IIIA.
• Policejní a bezpečnostní složky: zlatým standardem je Level II nebo IIIA; důležitá je i odolnost vůči vícenásobným zásahům.
• Kontaktní boje s puškami nebo odstřelovači: použijte tvrdé pláty (III nebo IV); Level III testován proti 7,62 NATO FMJ, Level IV odolá i průbojnému náboji .30-06 M2 AP.
• Vyšší riziko bodných útoků (vězeňství, eskorty): vybavte se pláty testovanými podle NIJ 0115.00 pro stab/spike odpor.

Pokud se očekává střet s útočnými nebo odstřelovacími puškami, měkký panel nestačí. V tomto případě se používají tvrdé balistické pláty - obvykle Level III nebo IV. V praxi se tvrdé pláty kombinují s měkkou vestou, aby byla chráněna i boční a měkčí místa.

Další parametry: BFD, vícenásahy, životnost a ergonomie

I když plát střelu zastaví, energie nárazu se přenese na tělo. Tento efekt se nazývá backface deformation (BFD) a může vést k bolestivým zhmožděninám nebo dokonce zlomeninám žeber. NIJ proto stanovuje maximální povolenou deformaci materiálu při testech. V praxi to znamená, že zásah vestou přežijete, ale rozhodně není bezbolestný.

Rozdíly jsou i v odolnosti proti vícenásobným zásahům. Zatímco některé keramické pláty jsou navržené na jeden zásah, kompozitní nebo ocelové vydrží více. Pokud hrozí dynamická situace s více střelami, sledujte tuto specifikaci. Chlad, vlhkost a mechanické namáhání ovlivňují životnost plátů - dbejte na správné skladování a krytí hran. Balistická materiály stárnou. Keramika, polyethylen nebo aramid nevydrží věčně - běžná životnost je 5-10 let a výrazně záleží na podmínkách skladování. Datum výroby proto není formalita, ale zásadní údaj.

Multi-curve tvar zlepšuje přiléhavost a komfort při dlouhém nošení, snižuje otlaky oproti plochým plátům. Ani nejlepší plát vás neochrání, pokud nesedí. Správná velikost a pokrytí rozhodují o tom, zda budou chráněny životně důležité orgány. Správný výběr balistického plátu je víc než jen technická volba - je to rozhodnutí, které může ovlivnit váš život.

Inovace v balistické ochraně a aplikace pro objekty kritické infrastruktury

Jak efektivně chránit objekty kritické infrastruktury, například elektrárny nebo státní úřady, před střeleckými útoky? Odpověď na tuto otázku hledají výzkumníci z Fakulty chemické Vysokého učení technického v Brně (FCH VUT) ve spolupráci s dalšími partnery. Dlouhodobý vývoj a testování vedly nejprve ke vzniku balistických ochranných panelů (BOP) z vysoce odolného cementového kompozitu.

Kromě nadstandardní balistické odolnosti je hlavní devízou MobiSHIELD snadná manipulovatelnost jednotlivých dílů. Balistické ochranné panely vznikly v rámci projektu TAČR díky spolupráci FCH VUT s firmami Bogges a Excalibur Army, Výzkumným ústavem stavebních hmot, Vojenským výzkumným ústavem a Akademií věd ČR. Výrobek splňuje přísné standardy NATO A3 a A4 a dokáže odolat průbojným střelám až do ráže 12,7 mm, jaké se používají například v kulometech obrněných vozidel.

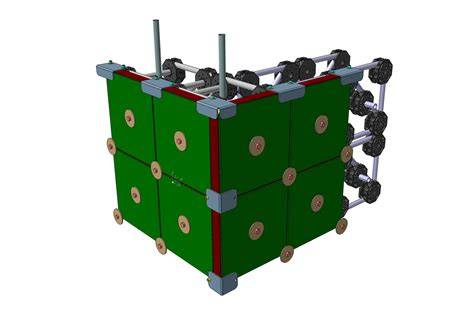

Logickým pokračováním vývoje jsou balistické stěny. K jejich vzniku přispěla spolupráce se společností ATHEX Technology s.r.o., která vyrábí patentovaný modulární konstrukční systém MOBILOT. Systém umožňuje rychlou montáž menších i větších aplikací, jako jsou obranná stanoviště nebo polní nemocnice. Výsledkem je nová varianta systému, která se představí na IDETu 2025 pod názvem MobiSHIELD. Panely se do konstrukce upevňují pomocí kotvení ve středech a rozích, přičemž mezi nimi zůstávají jen minimální spáry.

Původní kamenivo bylo nahrazeno jemnějším, snadněji dostupným. Od cementového kompozitu s maximální velikostí částic 2 mm se přešlo na variantu s částicemi o velikosti do 600 µm (Reactive Powder Concrete - RPC). Změna plniva měla také vliv na rozměry panelů - nově mají velikost 450 × 450 × 75 mm. Hmotnost panelu je 34 kg a zachovala se tak jedna z klíčových výhod: snadná manipulace bez potřeby strojního vybavení.

Výrobní procesy, certifikace a komercializace

Naše výrobní procesy probíhají v certifikovaných provozech ISO 9001:2015. Například při výrobě měkkých balistických vložek se jednotlivé vrstvy přesně řežou, skládají a uzavírají do voděodolných, oděruvzdorných obalů. Cílem je komercializace produktu. Pro výstavní účely lze panely vyrobit v laboratoři, ale při větším zájmu to není dlouhodobě udržitelné. Proto jsme oslovili menší betonářskou firmu a nabídli jí spolupráci - formou spin-offu nebo prodeje licence ke komerčnímu využití technologie.

Praktické doporučení při výběru a provozu balistické ochrany

1. Ověřit certifikaci NIJ a dohledatelnost v CPL; kontrolujte také verzi normy (0101.06 / 0101.07).
2. Volit podle reálné hrozby: IIA-IIIA pro pistole (soft armor), III-IV pro pušky (hard armor).
3. Sledovat datum výroby a doporučenou životnost (obvykle 5-10 let).
4. Zohlednit ergonomii: multi-curve tvar a správné pokrytí kritických oblastí.
5. Uvažovat o doplňkové ochraně proti fragmentům (STANAG 2920) a proti bodným útokům (NIJ 0115.00).
6. Vyhnout se plátům s neurčitým označením typu „NIJ tested“ bez uvedení certifikace v CPL.
7. Pro objekty kritické infrastruktury zvažte modulární panely a balistické stěny pro rychlou instalaci a údržbu.

Citace a příklady z praxe

Se zástupci FCH VUT jsme navázali spolupráci na IDETu 2023. Nyní jsme je oslovili s poptávkou materiálového vývoje různých variant spojek pro náš konstrukční systém a zároveň vznikl nápad využít jej i pro zavěšení balistických panelů, které na fakultě vyvíjejí. Konstrukci jsme následně upravili pro snadnou integraci panelů. Pro letošní expozici VUT na IDETu jsme připravili rohovou stěnu osazenou osmnácti panely, která nabízí stejné výhody jako samostatné BOP - tedy vysokou odolnost, variabilitu, snadnou manipulaci, nízké výrobní náklady i dostupnost výrobních surovin.

Bezpečnostní poznámky a omezení balistických systémů

Balistické pláty poskytují vysokou ochranu, ale nejsou řešením proti všem hrozbám. Balistická odolnost neznamená odolnost proti bodným nebo řezným zbraním. Pro tuto oblast existuje samostatná norma NIJ 0115.00 (stab/spike resistance), která testuje odolnost vest a plátů proti útokům nožem či improvizovanými bodnými předměty. I když plát střelu zastaví, trauma z nárazu může být významné. Pamatujte, že balistická ochrana není módní doplněk, ale životní pojistka.

Normy NIJ poskytují jistotu, že výrobek byl nezávisle otestován proti definovaným hrozbám a splňuje přísná kritéria. To je základ, od kterého byste se měli vždy odrazit. V praxi je ale klíčové zvážit, jakému riziku skutečně čelíte. Pokud si nejste jistí, vždy je lepší zvolit vyšší úroveň ochrany - a především nakupovat pouze od ověřených výrobců s platnou certifikací.
