Publikováno 12. 6. V dnešní instalaci je hnědá (případně černá či šedá) fáze L, modrá nulový vodič N a zelenožlutá ochranný vodič PE. Otevřete krabici a vidíte tři barevné dráty. Která barva co znamená? L - fáze: hnědá; v kabelech s více fázemi také černá a šedá (L1, L2, L3). N - nulový (střední) vodič: modrá. PE - ochranný vodič: zelenožlutá kombinace.
Značení se v průběhu desetiletí měnilo a starší instalace se řídily jinými zvyklostmi - nulový vodič býval i šedý, fáze černá, ochranný vodič se značil jinak, a hliníkové rozvody z dob před rokem 1990 mají často izolace vybledlé k nerozeznání. Proto profesionál postupuje vždy stejně: vypnout jistič → ověřit beznapěťový stav zkoušečkou na všech vodičích → identifikovat vodiče měřením.
Ve vypínačové krabici se typicky potkává fáze a spínaný vodič ke světlu (u schodišťových navíc propojovací vodiče). V zásuvkové krabici jsou všechny tři: fáze, nulák i ochranný vodič na kolík. U zásuvek a vypínačů je vzájemná poloha L a N informativní - bezpečnost stojí na správně připojeném PE; výjimkou jsou termostaty, kde záměna L/N elektroniku zničí.
Pro vás jako majitele bytu má znalost barev dvě praktické využití: rozumíte tomu, co elektrikář říká a píše do dokumentace, a poznáte varovné signály (zelenožlutá zapojená do svorky L, chuchvalec stejnobarevných drátů bez popisků). Zapojování vodičů přísluší osobě s kvalifikací podle zákona č. 250/2021 Sb.
Pokud při výměně krycích dílů uvidíte v krabici cokoliv podezřelého - barvy neodpovídající popisu, ohořelé izolace, volné spoje - nechte instalaci zkontrolovat. Mrzí nás to.

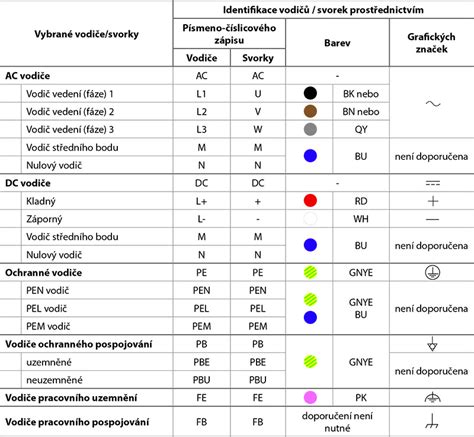

Co vám v odpovědi chybělo? Nulový vodič nebo vodič středního bodu. Pokud obvod obsahuje nulový vodič nebo vodič středního bodu označený barvou, barva použitá pro tento účel musí být MODRÁ. Aby nedošlo k záměně s jinými barvami, doporučuje se použít nesytou MODROU barvu, často nazývanou „světlá modrá". MODRÁ nesmí být použita k identifikaci jakéhokoliv jiného vodiče, kde by tím mohlo dojít k záměně.
Pokud se v systému nulový vodič nebo vodič středního bodu nevyskytuje, může být vodič označený v celém systému barvou MODRÁ použit pro jiné účely, s výjimkou použití jako ochranný vodič. Pokud se používá identifikace podle barev, potom holé vodiče použité jako nulové nebo vodiče středního bodu, musí být v každé jednotce nebo krytu (v každém poli nebo sekci) a v každé přístupné poloze obarveny pruhem MODRÁ šířky 15 mm až 100 mm, nebo musí být zbarveny barvou MODRÁ po celé své délce. Podle ČSN EN 60079-11 ed.
Vodič pracovního uzemnění: Pro barevné značení vodič pracovního uzemnění je preferovanou barvou RŮŽOVÁ. Ochranný vodič: Ochranný vodič musí být identifikovatelný dvoubarevnou kombinací ZELENÁ-ŽLUTÁ. ZELENÁ-ŽLUTÁ je jediná barevná kombinace uznaná pouze pro identifikaci ochranného vodiče. Pro vodiče PEN, PEM a PEL jsou dodatečné požadavky uvedeny dále.
Barevná kombinace ZELENÁ-ŽLUTÁ se musí provést tak, aby na každých 15 mm délky vodiče, kde se použije barevné kódování, jedna z těchto barev pokrývala alespoň 30 % a ne více než 70 % povrchu vodiče, a druhá barva pokryla zbytek tohoto povrchu. Pokud jsou holé vodiče použité jako ochranné vodiče označeny barvou, musejí být po celé délce každého vodiče, nebo v každé jednotce nebo krytu (v každém poli nebo sekci), nebo v každé přístupné poloze obarveny kombinací ZELENÁ-ŽLUTÁ. Jestliže se použije lepicí páska, musí to být pouze dvoubarevná páska ZELENÁ-ŽLUTÁ.
Tam, kde je ochranný vodič snadno identifikovatelný podle tvaru, konstrukce nebo polohy, například koncentrický vodič, barevné označení po celé délce není nutné, avšak konce vodičů nebo přístupná místa se mají zřetelně označit grafickou značkou „Ochranné uzemnění; ochranná zem" nebo dvoubarevnou kombinací ZELENÁ-ŽLUTÁ nebo písmeno-číslicovým zápisem PE. U el. Prosím vás o váš názor.
Viděl jsem kabel 3x CYKY a měl značení modrá, černá a poslední zelená. Takový kabel mám i v zásuvce. Je to v pořádku, když má být poslední vodič PE správně zeleno žlutý a ne zelený? Už jste ho viděli. Ještě mám hloupý dotaz: Pod označením "nulák" se skrývá vodič PE nebo N. Označení vodiče N jsem viděl také jako A. Kabel v těchto barvách se používal ještě kolem roku 1970 a by měl být vyměněn při rekonstrukci - může tedy zůstat. Nulý vodič je vodič pracovní označený N barva modrá. Vodič PE je ochranný vodič barva žlutozelená. Elektromontér EZ-M, O-E2/A. Východní Čechy
Výroba, montáž a servis vah. Jako fázové barvy vodičů je možné (podle současně platných předpisů) použít černé, hnědé nebo nově šedé vodiče. Modrá barva je určena pro nulový (střední) vodič (N), zeleno/žlutá pro ochraný vodič (PE) nebo nulovací (PEN). Nulák je slangové označení pro nulový (N) nebo nulovací (PEN) vodič. Určitě by neměl zaměňován s ochranným vodičem (PE).
Nulovací vodič (PEN) byl používán hojně v minulosti (kvůli úspoře), v současné době je možné ho použít jen u průřezu vodičů min. Kluka neoznačených a neupravených kabelů v rozvaděči je věc, které se dá snadno předejít. Je lepší si dát trochu práce s označením kabelů než jako za trest dohledávat poruchu. Proto se vyplatí si nakoupit plnou kapsu kabelových komponent, abychom je měli stále po ruce.
Jednotlivé vodiče se značí různými barvami podle platných norem a standardů, které platí v České republice i další části Evropské Unie. Vodič pro fázi (L) se může označovat černou, hnědou nebo šedou barvou. Nulový vodič (N) je světle modrý a ochranný vodič (PE) má zelenožlutou barvu, nesmí se přeznačovat ani jistit. Jestliže se v kabelu nachází 6 a více vodičů, vodiče se mohou značit pro lepší orientaci čísly. Kabelové štítky a návlečky musí být ze speciálního materiálu.
Lidé si občas označují rozvaděče sami, aby se v nich lépe vyznali, např. držáky na komponenty z 3D tiskárny. Problém je v tom, že elektrotechnické komponenty by měly odpovídat aktuálním normám ČSN. Norma ČSN EN 13501-1 kromě jiného ukládá, že štítky musí být čitelné po celou dobu životnosti kabelu, musí být z hmot třídy reakce na oheň A1, A2 nebo B při klasifikaci dle normy.
Manuální označování kabelů může být v pořádku, pokud dodržíme několik důležitých pravidel. K popisování stačí fixy neboli permanentní popisovače, aby se nám nápis nerozmazal, a dále komponenty, na které budete psát, tedy dutinky nebo návlečky různých velikostí. Můžete si také zakoupit celou značící dutinku a nastříhat si ji předem na kousky, protože během práce by vás to jen zdržovalo. Pro velké průmyslové stroje máte speciální velkou tiskárnu na štítky, některé tiskárny vám tím kabel rovnou i obalí.
Značení stovky kabelů manuálně zní značně neefektivně, ale pokud pracujeme na zakázkách např. v domácnostech, stavbách nebo panelových domech, potřebujeme něco přenosného. Toto zařízení dokáže značně usnadnit práci, protože umožňuje spoustu vestavěných funkcí jako je tisk symbolů, tisk z mobilu přes Bluetooth atp. U těchto zařízení dejte pozor na dostatečný výkon, protože štítkovače s nízkou rychlostí mohou pracovat velmi pomalu, což může vést ke značnému stresu.
Během chvilky tak máte vytištěný potřebný štítek, který přilepíte na smršťovací bužírku. Práce se smršťovacími bužírkami zabere víc času, protože se musí nahřívat. Správné značení kabelu usnadní přehlednost a zjednoduší např. diagnostiku poruch. Pravidla pro značení naleznete v odpovídajících normách ČSN.
Potřeboval bych najít drát, na kterém se objeví 12V při zařazení zpátečky. Nevíte někdo kudy je ten drát taženej a nejlip jakou má barvu, za další kde najdu jednotku pro parkovacího asistenta? Sice si sa nepochvalil co ides robit,ale na to co potrebujes by mohl stačit aj drat co ide ku svetlam. Spiatockova ziarovka. Napr tam mam napojeneho park. Sice si sa nepochvalil co ides robit,ale na to co potrebujes by mohl stačit aj drat co ide ku svetlam. Spiatockova ziarovka. Napr tam mam napojeneho park. Jo, taky by to stačilo, ale ja potřebuju ten drát vytáhnout někde v oblasti středovýho panelu. Podla tohto to bude pekne radio... Podla tohto to bude pekne radio...
Ještě mám jeden dotaz: Dá se k te jednotce parkovacího asistenta jednoduše dostat? Je tam vidět něco na způsob sádrokartonu přelakovanýho.... že by pod ním? Jak se k té jednotce nejjednodušeji dostanu abych toho co nejmin zničil? Ale přišel jsem na další věc která by mně zajímala k čemu je, kam vede... Jde o koaxiální kabel RG-58 který ma konektor na způsob SMA. kabel končí u PA a vede někam dopředu... nevíte kam vede, pro co slouží? Jestli je to nějaká příprava pro anténu GSM ve zadním skle. Nebo jestli to je na couvací kameru připravený či co? Ale nevšiml jsem si že by mi u radia vedl druhý konec - kde je druhý konec?? a přípojka pro digitální sat. jj couvací kamera a přípojka pro digitální sat. Cože, až takový věci.... No ale kam to vede? U místa pro autoradio jsem druhý konec nenašel.
- Základní identifikace barev vodičů: L (fáze) hnědá/černá/šedá, N (nulový) modrá, PE (ochranný) zelenožlutá.
- Historické změny barev a nebezpečí mixování starých a nových kabelů.
- Postup bezpečné identifikace: vypnout jistič, ověřit beznapěťový stav, měření identifikací.
- Praktické využití znalostí pro majitele bytu: čitelnost dokumentace a varovné signály ve vedení.
- Normy a značení: ČSN, ČSN EN 13501-1, ČSN EN 60079-11, pravidla pro identifikaci a označování.
Pro ilustraci doplňující poznámky a praktické tipy v textu: v zásuvkách a vypínačích je L,N a PE v informativní poloze; v termostatech je důležité správné rozpoznání pro automatické řízení.
Vodiče v kabelech se ztenčují (a mění barvy)
V závěru je důležité, že dodržování norem a správné značení usnadňuje diagnostiku poruch, zvyšuje bezpečnost a snižuje riziko poruchy při rekonstrukcích či údržbě. Nežádoucí záměny barev mohou vést k nebezpečí úrazu nebo poškození elektronických systémů, zejména u systémů jako parkovací asistent, couvací kamera či audio jednotky.
