Problémy s klimatizací u vozu BMW E39 často začínají u snímače tlaku klimatizace. V diskuzích a zkušenostech majitelů se opakuje stejná situace: kompresor nejde spustit, tlak v okruhu bývá na první pohled v pořádku a řídicí jednotka klimy reaguje různě na signály z čidla. V dalším textu shrnujeme nejčastější příčiny, postupy měření a možnosti opravy na základě dostupných popisů a zkušeností z fór a technických podkladů.

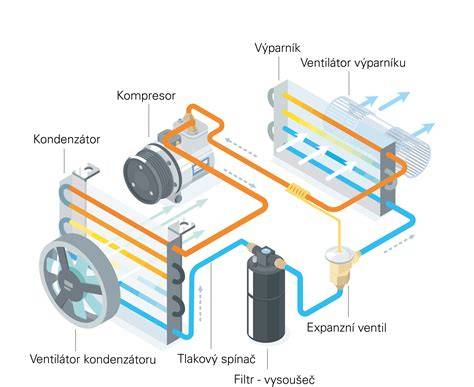

Co dělá tlakové čidlo okruhu klimatizace a jak správně funguje
Tlakové čidlo okruhu klimatizace funguje na principu potenciometru. To znamená, že jeden drát je spojený se zemí a na druhý jde napájecí napětí (12V, 5V, ..). Třetím drátem lze měřit tlak v okruhu. Čím větší je tlak v okruhu, tím více je hodnota napětí na třetím drátu blíž 0V. Takže pokud máš na dvou drátech +5V, může to znamenat, že tlak média v okruhu je buď příliš vysoký, nebo příliš nízký. Pokud tlak v pořádku, je možné, že čidlo je vadné.
Na základě popsaného se tedy ukazuje, že testování čidla nespočívá jen v průchozích napětích, ale i v tom, zda signál odpovídá skutečnému tlaku. Případy, kdy je čidlo odpojené a naměřené hodnoty na pinoch jsou 0V, +5V a +5V, mohou ukazovat na problém s vodiči, zapojením nebo samotným čidlem. Důležité je, že při správné funkci by čidlo mělo být schopné komunikovat s jednotkou klimy a řídit zapínání kompresoru a ventilátoru.
Časté problémy a jejich signály
Podle zkušeností se často objevují tyto situace:
- Když se propojují +5V s zemí na jednom z vodičů, ventilátor či kompresor nemusí sepnout. To může znamenat, že signál z čidla neodpovídá správně tlakové informaci nebo že čidlo není v systému dostatečně funkční.
- V některých případech je tlak v okruhu v normě, ale čidlo je vadné a vyžaduje výměnu.
- Při měření na odpojeném čidle mohou být naměřené hodnoty 0V, +5V a +5V, což svědčí o tom, že potřebné napájecí napětí vůbec nedorazí na třetí vývod, nebo je signál špatně veden.
- Některé varianty ukazují, že když je tlak neadekvátní, mohou se dít odlišné věci - kompresor se nespustí, ventilátor se neaktivuje, nebo naopak motor zkolabuje při pokusu o spojení časem.
Specifikace a postupy měření pro Kangoo a podobné vozy
V některých popisech se uvádí konkrétnější postup: měř odpor na odpojeném čidle mezi krajními vodiči (0V a +5V) a vyber hodnotu náhradního potenciometru podle odporu. Důležité: při zkoušení simulujte tlak jen pokud máte jistotu, že v systému je dost chladiiva, jinak hrozí poškození kompresoru.
Praktické rady pro diagnostiku a náhrady
- Zkontroluj napájení a zemní body k čidlu tlaku. Ujisti se, že napájecí vedení skutečně přivádí správné napětí a že zemní spojení je kvalitní.
- Naměř na odpojeném čidle odpor mezi krajními vodiči. Podle odporu zvol hodnotu náhradního potenciometru pro simulaci tlaku v okruhu.
- Pokud je tlak v okruhu v normě, ale klima nefunguje, zvaž vadné čidlo a vyměň jej. Ne vždy stačí málo a někdy je nutná výměna celého čidla.
- Ujisti se, že má v okruhu dost chlaziva. Příliš nízký tlak může poškodit kompresor.
- U konzultačních případů s konkrétním vozem se doporučuje mít schéma zapojení a provést měření druhé strany k čidlu - zda signály vedou správně k řídícím jednotkám.
Další související problémy a souvislosti
Některé popisy řeší i související témata, která mohou vplývat na funkci klimatizace a dvou klíčových komponent: čidlo venkovní teploty a relé ventilátoru. Např. čidlo venkovní teploty může ovlivnit chování palubní jednotky, a v některých případech způsobit, že klimatizační modul neuspí v režimu šetření. Pokud čidlo venkovní teploty selže, palubní systém může reagovat různě - od vyřazení z provozu až po překlenutí relé a jiné závady v elektrice vozu. V některých případech je nutné čidlo venkovní teploty nahradit a relé překlenout, aby šlo klima zprovoznit, i když to nemusí být trvalé řešení.
Případové zkušenosti a doporučení
Je důležité mít na paměti, že kód diagnostiky z různých značek aut (např. VAG pro Audi/Škoda) nemusí vždy sedět na jiné vozy jako Kia, BMW či Renault. Pokud diagnostika ukazuje poruchu čidla tlaku G65, vyžaduje se přesné identifikování dílu v daném systému a jeho správná starostlivá výměna. Některé modely E39 mohou mít odlišné schéma zapojení v závislosti na výrobci a přesném provedení motoru, takže schéma zapojení je důkladně důležité.
Na závěr: důležité je nepodceňovat testy a vždy se ujistit, že čidlo tlaku a jeho vedení funguje správně, a že systém obsahuje dostatek chladiva. Nesprávná výměna nebo simulace tlaku bez ohledu na přesný model může vést k poškození kompresoru a dalších součástí klimatizace.
How to test SENT Sensors
Tabulka: Porovnání stavů čidel tlaku a jejich dopad na zapínání komponent:
| Stav čidla | Signály na čidle | Dopad na klima |
|---|---|---|
| Funkční tlak v normě | 0V, +5V, ±5V na třetím pinu | Kompresor a ventilátor mohou fungovat v závislosti na tlaku |
| Vadné čidlo při normálním tlaku | Chybné napětí na třetím pinu | Kompresor nemusí nastartovat |
| Odpojené čidlo | Neexistující signál | Neprůchodné signály, klima nemusí fungovat |
Rady na závěr: pokud nefunguje klima a máte podezření na snímač tlaku, sledujte napájení čidla, měřte signály na třetím drátu a zvažte výměnu čidla spolu s ověřením průchodnosti vodičů a tlakové hladiny v systému. Při jakékoli manipulaci s klimatizací dbejte na bezpečnost a na to, aby nedošlo k poškození kompresoru či systému chlazení.
