BMW řady 5, modelů E60 (sedan) a E61 (kombi Touring), představuje jednu z klíčových platform užívaných v letech 2003 až 2010. Tyto vozy se vyznačují elegantním designem a pokročilými technologiemi, které poskytují komfort a bezpečnost. Na této stránce najdete podrobný popis pojistkové skříňky pro modely BMW 5 E60 a E61, její umístění, čísla pojistek, ampérové hodnoty a komponenty, které chrání.
Umístění a význam pojistkové skříňky
Pojistková skříňka se v těchto modelech obvykle nachází v prostoru motoru a v interiéru, konkrétně v oblasti palubní desky. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Další modifikací BMW řady 5 po E39 byla E60. Vůz se vyráběl v letech 2003-2010 ve dvou karosářských verzích: sedan (E60) a kombi (E61).
Struktura schématu a klíčové pojistky
Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Níže uvedené pojistky a relé jsou typicky k vidění v nářadí řidiče a v blízkosti krytů v prostoru interiéru:
- Relé sledování proudu baterie
- Čerpadlo ostřikovače světlometů
- Relé kompresoru aktivního odpružení
- Elektrická přední sedadla
- Odmlžovač zadního okna
- Řídicí jednotka pohonu otevírání/zavírání zadních dveří
- Dešťový/sluneční senzor
- Řídicí jednotka motoru ventilátoru klimatizace/topení
- Stěrač zadního okna
- Zesilovač signálu antény
- Chladnička, pojistka zapalovače cigaret (před 09-2005)
- Elektrická řídicí jednotka přívěsu
- Další specifické pojistky pro přídavné topení, střešní okno a adaptivní systémy
V tabulce níže jsou uvedena některá vybraná čísla pojistek a jejich funkční oblasti, které se často objevují v E60/E61:
| Číslo pojistky | Ampér | Popis |
|---|---|---|
| 5030 | A | Relé sledování proudu baterie |
| 5050 | A | Čerpadlo ostřikovače světlometů |
| 515 | A | Relé kompresoru aktivního odpružení |
| 40A | A | Elektrická přední sedadla |
| 5540 | A | Odmlžovač zadního okna |
| 565A | A | Řídicí jednotka pohonu otevírání/zavírání zadních dveří |
| 575A | A | Dešťový/sluneční senzor |
| 5820 | A | Řídicí jednotka motoru ventilátoru klimatizace/topení |
| 60- | - | Stěrač zadního okna |
| 62 | 30A | Elektrická řídicí jednotka přívěsu |
| 6415 | A | Další topení |
| 65-66 | A | Řídicí jednotka motoru ventilátoru klimatizace/topení |
| 6710 | A | Řídicí jednotka střešního okna |
Nachází se za odkládací přihrádkou (lze ji také nazvat přihrádkou na rukavice). Aby bylo možné k pojistkové skříňce přistoupit, je nutné sejmout ochranný kryt. Pojistky a plastové pinzety by měly být součástí sad řidiče a měly by být použity výhradně k opravám elektrických systémů vozidla.
Interiérové a exteriérové součásti podrobněji
V interiéru E60/E61 se schémata zaměřují na oblast palubní desky a jejich propojení s relé a pojistkami pro komfortní a bezpečnostní funkce. V motorovém prostoru jsou pojistky spojeny s hlavními funkcemi jako je elektronik a čerpadla, které vyžadují přesné ampérové hodnoty. Správná výměna za stejnou ampérovou hodnotu zabraňuje poškození elektrických systémů a potenciálně snižuje riziko zkratu.

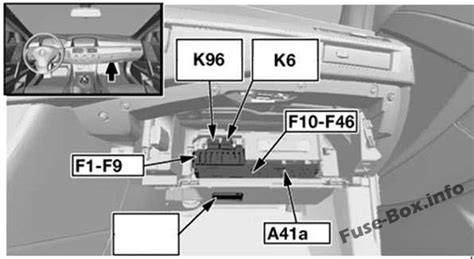

Ilustrativní obrázek ukazuje rozložení pojistek, jejich čísla a propojení s jednotlivými komponentami. Takové schéma je užitečné při diagnostice a výměně pojistek při údržbě vozu.
Praktické tipy pro údržbu pojišťovacího systému
- Vždy nahrazujte pojistky stejným ampérovým zatížením, jaké je uvedeno na původní pojistce.
- Pravidelně kontrolujte pojistkové skříňky v motorovém prostoru i v interiéru pro známky oxidace nebo poškození kabeláže.
- V nářadí řidiče by měla být sada náhradních pojistek a plastových pinzet pro rychlé zásahy.
- Při demontáži krytů dodržujte bezpečnostní postupy a vypněte akumulátor, pokud je to nutné pro práci v elektrických obvodech.
BMW 5-Series E60, E61 (2004-2011) Fuse Box Location & Diagram (explanation)
Pro další technické detaily a konkrétní seznamy čísel pojistek můžete vyhledat specifické schémata pro E60/E61. Tento text poskytuje obecný rámec a praktické pokyny pro správnou údržbu elektrického systému.
