Chcete-li správně navrhnout domovní rozvaděč a pochopit význam jednotlivých prvků, začněte správně s volbou skříně, pořadím prvků a rezervou pro budoucí rozšíření. Domovní (bytový) rozvaděč je srdce elektroinstalace, kde jsou soustředěny ochranné a spínací prvky pro jednotlivé okruhy v domě či bytě. Skříně mohou být zapuštěné (pro čistý vzhled) nebo nástěnné (rychlá montáž, snadná údržba). Sledujte krytí (min. Ideální je snadno přístupné, suché místo bez rizika mechanického poškození. V praxi se osazuje do chodby/technické místnosti, ve výšce umožňující pohodlnou obsluhu i servis.
Hledáte optimální vodivost a spolehlivost pro vaše rozvody? Podívejte se na náš technický rozbor měď vs. Základ je součet potřebných DIN modulů všech prvků: hlavní vypínač, přepěťová ochrana, proudové chrániče, jističe okruhů, stykače/časovače, měření energií, sběrnicové prvky (např. pro chytrou domácnost). Připočtěte rezervu minimálně 25-40 % na rozšíření. Rezerva: min.

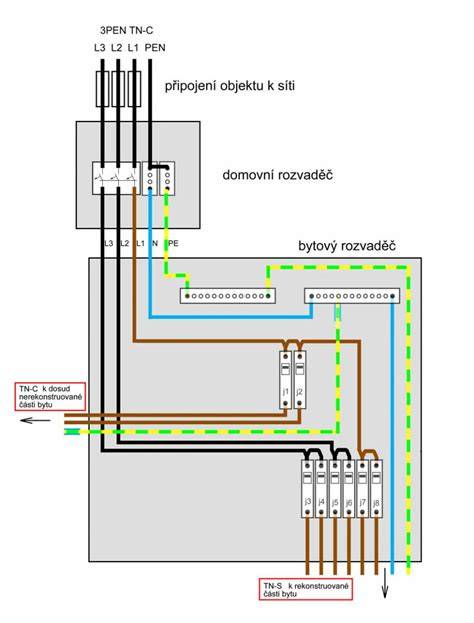

Návrh a schéma rozvaděče: co vše je třeba promyslet
Sepište všechny okruhy (zásuvkové, světelné, spotřebiče, technologie) a jejich příkony. Bezpečnost: Veškeré práce na rozvaděči musí provádět kvalifikovaná osoba. Rozdělte okruhy pod více RCD - třeba zvlášť kuchyň, koupelny, venek, světla a IT. Minimem je typ A (30 mA) pro zásuvkové a běžné okruhy. Typ AC se dnes využívá zřídka, typ F/B se uplatní u zařízení s měniči (tepelná čerpadla, nabíječky EV, některé spotřebiče).
Selektivní/časově zpožděné RCD (např. V praxi se do vnitřního rozvaděče dává SPD T2 (nebo T1+T2, pokud to vyžaduje charakter přívodu a hromosvod). Důležité je co nejkratší připojení k fázím, nulovému vodiči i ochrannému vodiči a kvalitní uzemnění. Cílem je, aby při poruše vypínal nejbližší ochranný prvek k závadě. Tomu podřiďte charakteristiky a proudové hodnoty jističů i případné selektivní prvky. Minimálně 25-40 % volných modulů je dnes standard pro novostavby.
Jak tedy postupovat při rozvaděči pro novostavbu?
Vyberte dostatečně velkou skříň s rezervou, dbejte na správné pořadí (hlavní vypínač, SPD, RCD/RCBO, jističe), rozdělte okruhy pod více chráničů a připravte se na budoucí rozšíření. Pečlivé značení, kvalitní propojování a revize zajistí bezpečný a stabilní provoz. Pokud toto dodržíte, získáte přehledný, servisovatelný a odolný rozvaděč.
Hydraulické rozvaděče: schéma a jejich význam pro mobilní stroje
Potřebujete hydraulický rozvaděč a nevyznáte se v nabídce? V tomto příspěvku se Vám pokusíme přiblížit, jak funguje schematické zobrazení funkce hydraulických rozvaděčů pro mobilní stroje. Bavíme se o rozvaděčích ovládaných uživatelem - ovládaných pákou nebo joystickem. Podobně však budou značeny i rozvaděče, které ovládá nějaký systém automaticky například na výrobních linkách. Hydraulické rozvaděče běžně slouží k ovládání jiných hydraulických prvků. Používáme je tedy tam, kde potřebujeme měnit cíl proudu oleje.
Schéma hydraulického rozvaděče vždy znázorňuje jednu sekci rozvaděče (jednu páčku pokud páčka pracuje dopředu a dozadu). Schéma by mělo obsahovat i grafické znázornění způsobu ovládání. V našem případě se rozvaděč ovládá pomocí ruční páky. Základní polohu hydraulického rozvaděče znázorňuje prostřední část označená 0 (viz obrázek níže). V této poloze olej volně protéká bypassem/obtokovým ventilem. Ostatní připojení zůstávají zavřené. Toto není pracovní poloha, systém je stabilní.
Tento text pak pokračuje popisem jednotlivých poloh a jejich významu: polohy 1 a 2 ukazují, jak se olej dostává do pracovních vývodů a vrací do odpadních vývodů, zatímco poloha 3 reprezentuje aretaci a jiný způsob pohybu. Na příkladu dvojčinného hydraulického válce lze vidět, že pohyb může být opačný v různých polohách. U manuálně ovládaného rozvaděče lze nalézt i schéma jeho ovládání. Rozvaděč označený pro polohy 1 a 2 pracuje, dokud uživatel páku nepustí a rozvaděč se nevrátí do polohy 0; poloha 1 bývá aretační, zatímco poloha 3 je aretovaná v každé z poloh.
Tohle je krátké představení, jak se graficky znázorňují funkce hydraulického rozvaděče. Doufáme, že Vám to pomůže ve výběru toho správného rozvaděče. Neváhejte nás však kontaktovat, jestli je cokoli nejasného.
Hydraulické systémy
| Prvek | Popis | Pořadí | Rezerva |
|---|---|---|---|
| Hlavní vypínač | řídí celý rozvaděč | 1 | ano |
| SPD (přepěťová ochrana) | ochrana proti přepětí | 2 | ano |
| RCD/RCBO | ochrana proti úrazům a nadproudům | 3 | ano |
| Jističe okruhů | ochrana jednotlivých okruhů | 4 | ano |
| Ochranné vodiče/Uzemnění | spojení s uzemněním | - | ano |
Potřebujete hydraulický rozvaděč a nevyznáte se v nabídce? V tomto příspěvku se Vám pokusíme přiblížit, jak funguje schematické zobrazení funkce hydraulických rozvaděčů pro mobilní stroje. Bavíme se o rozvaděčích ovládaných uživatelem - ovládaných pákou nebo joystickem. Podobně však budou značeny i rozvaděče, které ovládá nějaký systém automaticky například na výrobních linkách. Hydraulické rozvaděče běžně slouží k ovládání jiných hydraulických prvků. Používáme je tedy tam, kde potřebujeme měnit cíl proudu oleje.
Schéma hydraulického rozvaděče vždy znázorňuje jednu sekci rozvaděče (jednu páčku pokud páčka pracuje dopředu a dozadu). Schéma by mělo obsahovat i grafické znázornění způsobu ovládání. V našem případě se rozvaděč ovládá pomocí ruční páky. Základní polohu hydraulického rozvaděče znázorňuje prostřední část označená 0 (viz obrázek níže). V této poloze olej volně protéká bypassem/obtokovým ventilem. Ostatní připojení zůstávají zavřené. Toto není pracovní poloha, systém je stabilní.
