Schéma pojistkové skříně a relé box Citroën C3 (2005) – podrobný průvodce

Citroën C3 je kompaktní osobní vůz, vyráběný v různých provedeních a délkách generací. V tomto článku se zaměříme na schéma pojistkové skříně (pojišťovací box) a relé boxu pro vůz 1. generace (do roku 2010) a popis jednotlivých pojistek a jejich funkcí v motorovém prostoru i v kabině. Najdete zde i orientační rozdělení a popisy pro 2. generaci, která začala v roce 2010.

Obsah

• 1. První generace Citroën C3 (do roku 2010)
  • 1.1 Motorový prostor
  • 1.2 Prostor pro cestující
• 2. Druhá generace Citroën C3 (od roku 2010)
  • 2.1 Motorový prostor
  • 2.2 Prostor pro cestující

1. První generace Citroën C3 (do roku 2010)

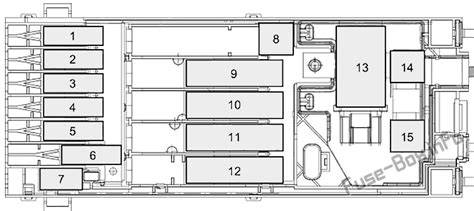

1.1 Motorový prostor

Ve vozidle 1. generace je prvý pojistkový box v motorovém prostoru, obvykle v levé části u baterie pod ochranným krytem. Následuje rozpis pojistek pro motorové pohonné jednotky a související systémy:

1. F1 10A - Dieselový jednotka předehřívání - дат шеи - Senzor vody v naftě - Senzor rychlosti - Křížení (reverzní světla) - ECU (automatiký převod, typ SensoDrive).
2. F2 15A - Palivový čerpadlo.
3. F3 10A - Elektronické řídicí jednotky (ECU) - ABS/ESP …
4. F4 10A - ECU (systém vstřikování paliva, řízení posilovače) - Senzory (hladina chladicí kapaliny u naftových motorů, systém tempomatu, brzdové světla, spojka) - SensoDrive převodovka a automatická převodovka - Relé ohřevu navíc.
5. F6 15A - Mlhová světla.
6. F7 20A - Postřik světlometů (mytí skel).
7. F8 20A - Řídicí relé - Řídicí jednotka vstřikování paliva.
8. F9 15A - Levý nízký paprsek.
9. F10 15A - Pravý nízký paprsek.
10. F11 10A - Levý vysoký paprsek.
11. F12 10A - Pravý vysoký paprsek.
12. F13 15A - Zvukový signál.
13. F14 10A - Mytí skla (stěrač).
14. F15 15A - Sledovací a kontrolní zařízení (zapalování - zapalovací cívka,solenoid, kyslíkový senzor, vstřikování).
15. F16 30A - Pneumatický čerpadlo vzduchu.
16. F17 30A - Stěrače (stírací systém, čerpadlo vody).
17. F18 30A / 40A - Elektrický ventilátor chlazení.
18. F - Další okruhy (Podrobné pojistky mohou být rozšířeny podle provedení motoru).

Upozornění: čísla a popisy v textu odpovídají obecné schématice a mohou se lišit v závislosti na konkrétní specifikaci motoru a výbavě vozu. Vzorový seznam je určen pro orientaci a decodery v servisní literatuře mohou poskytovat detailnější přiřazení.

1.2 Prostor pro cestující

Další pojistkové schéma se týká prostoru pro cestující a elektrických systémů v kabině. V tomto boxu bývají pojistky následujících okruhů:

1. F1 15A - Napájení diagnostického konektoru - Tažné zařízení + navigační systém.
2. F4 20A - ECU pro automatickou převodovku - Sloupek řízení - Zobrazení - Navigační systém - Autoalarm - Rádio.
3. F5 15A - Alarm sirény.
4. F6 10A - Diagnostický konektor - Senzor vychýlení kliky (Flywheel).
5. F7 15A - Senzor déšť - Senzor světla - Elektronika alarmu.
6. F10 40A - Vyhřívané zadní sklo - Vyhřívané vnější zpětné zrcátko.
7. F11 15A - Zadní ostřikovač skla.
8. F12 30A - Napájení posuvných střešních mechanismů - Napájení elektrických oken v předních dveřích.
9. F14 10A - Pod krytím volantu - Airbag ECU - Motorový prostor pojistkové skříně.
10. F15 15A - Přístrojová deska - Displej - Navigační systém - Klimatizace - Parkovací senzory - Rádio.
11. F16 30A - Centrální zamykání - Systém super lock.
12. F20 10A - Pravé zadní brzdové světlo.
13. F21 15A - Levé zadní brzdové světlo - Dodatečné brzdové světlo.
14. F22 20A - 12V zásuvka - Cigareta - Interior lighting - Nastavení a sklápění vnějších zrcátek - Připojení rádia - Osvětlení zrcátka ve slunci - Světlo SPZ.

2. Druhá generace Citroën C3 (od roku 2010)

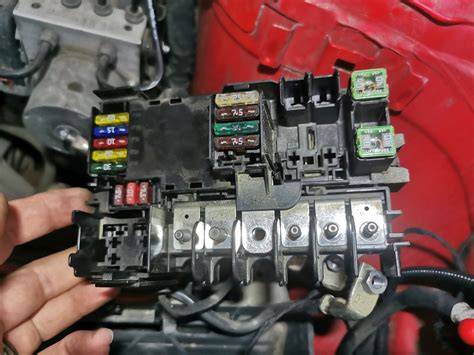

2.1 Motorový prostor

U druhé generace jsou hlavní pojistkové boxy umístěny v motorovém prostoru a v kabině. V motorovém prostoru bývá hlavní pojistková skříň na blízkosti motoru a související okruhy zahrnují:

1. MF1 - 60 A - Elektrický chladicí fanoušek.
2. MF2 - 30 A - ABS/ESP procesor.
3. MF3 - 30 A - ABS/ESP procesor - Relé odpojení brzdových světel.
4. MF4 - 60 A - Napájení inteligentního rozvodového boxu.
5. MF5 - 60 A - Napájení inteligentního rozvodového boxu.
6. MF7 - 30 A - Passager compartment fuse box (kabina).
7. MF8 - Not used.

Klíčové pojistky pro 2. generaci zahrnují síťový rozsah pro ECU motoru, řízení posilovače, elektrické řízení oken, světlomety a další asistenční systémy. V této generaci jsou uvedeny i specifické hodnoty pro dílčí komponenty jako např. startér, čerpadla paliva, fan, ventilace a další.

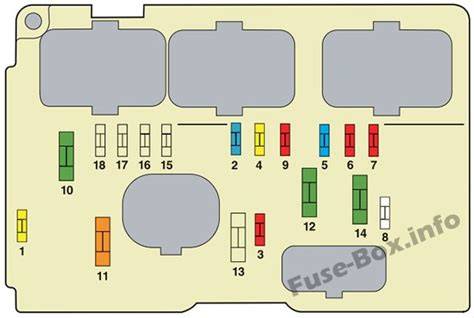

2.2 Prostor pro cestující

V kabině jsou rozděleny pojistky pro různé elektronické systémy - diagnostika, rádio, navigace, klimatizace, centrální zamykání a další. Na seznamu jsou pojistky typu:

1. FH36 - 5 A - Přepínač tažného zařízení.
2. FH37 - 15 A - Napájení pro elektrický konektor pro připojení karavanu.
3. FH38 - 20 A - Navigační systém.
4. FH39 - 20 A - Vyhřívané sedačky.
5. FH40 - 30 A - Přepínací box karavanu.
6. F1 - 15 A - Zadní výplach - Zadní stěrač.
7. F3 - 5 A - Airbag a pyrotechnické pretensionery ECU.
8. F4 - 10 A - Řízení úhlu řízení, klimatizace, spojkový kontaktor, DPF - doplňkový pumpa.
9. F5 - 30 A - Ovládání elektrických oken v předních dveřích a centrální ovládání oken.
10. F8 - 20 A - Multifunkční displej, rádio, navigace.
11. F9 - 30 A - Rádio (volitelný), 12 V zásuvka.
12. F12 - 15 A - Senzor déšť a světla, elektronika boxu pro karavany.

Rychlá poznámka k délce a variantám

Uváděné hodnoty a rozpisy vychází z obecné dokumentace a mohou se lišit podle motorizace (nafta vs. benzín), výbavy a regionálních verzí. Je vhodné vždy ověřit přesný diagram v servisní příručce k danému VIN.

Praktické tipy pro údržbu pojistek

• Pravidelně kontrolujte pojistky podle jejich barevného kódu a čísla.
• Při výměně používejte pojistky stejného proudu a typu (náhradní díly podle specifikace výrobce).
• V případě poruchy elektrického systému zkontrolujte nejprve pojistkovou skříň v motorovém prostoru a pak v kabině.
