Přístroje a display po odpojení ztratí všechny nastavené údaje, proto se doporučuje baterii odpojit zejména z důvodu možnosti aktivace airbagu. Následující postup popisuje demontáž palubní desky Opel Astra H a související kroky s cílem získat přístup k vnitřnostem vozu a provést opravu či výměnu komponent.
Příprava a bezpečnostní opatření
- Odpojení baterie - kvůli deaktivaci airbagu a ztrátě nastavení zařízení vystavená klíčová doporučení.
- Pracovní prostor - vyklidit pracovní plochu, mít vhodné nářadí a držet se základního pořadí kroků, aby nebylo nutné desku zbytečně opakovaně demontovat.

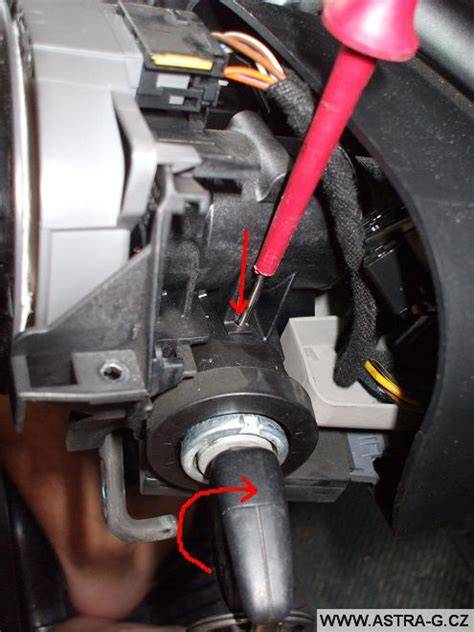

Postup demontáže horního krytu a sloupku řízení
- Sundat vrchní kryt sloupku volantu - otočit volant o 90 stupňů, vydloubnout krytku šroubu a totéž na druhé straně.
- Vyšroubovat dva symetricky uspořádané šroubky zespodu (blíže k volantu).
Demontáž sdruženého spínače světel a výdechů vzduchu
- Demontovat sdružený spínač světel - můžete zkusit rukou, nebo opatrně vypáčit šroubovákem; pokud byl již dříve demontován, půjde to snadněji.
- Demontovat výdechy vzduchu (levý a oba prostřední) - opět vypáčit z jedné strany a opatrně vytáhnout za „žaluzie“ proudění vzduchu; lze i vypáčit z druhé strany. Za klapky tahat velmi opatrně!
Příprava pro demontáž spodní části palubky
- Dát volant do nejnižší možné polohy.
- Vyšroubovat 2 šrouby za páčkami stěračů a světel, které drží spodní část lemu palubky.
- Opatrně s použitím přiměřeného násilí vyndat spodní lem palubky - levá část půjde lehce, pravá se musí odcvaknout na straně u airbagu a mírně pozvednout (zobáček je zespodu zapadlý na vršek středního sloupku).
Demontáž přístrojové desky
- Vyšroubovat dva šroubky v místě průduchů držící přístrojovou desku.
- Všechny desky, které byly demontovány, bývaly již dříve demontovány; někteří uvedou, že je dobré kleštěmi ulomit levý spodní držák (kde je přišroubován spodní lem) - poté deska půjde ven lépe. U některých desek tato část není přítomná.
Odpojení konektorů a vyjmutí desky
- Vytáhnout pravou část přístrojové desky a poté odpojit konektor TID/MID displaye (u každého typu je jiná pojistka): u 26pinového je potřeba vytáhnout pojistku třeba malým šroubovákem, u 32pinového jde odklopit rukou směrem vzhůru.
- Opatrně celou přístrojovou desku vysunout doprava.
Montáž a závěrečné kroky
- Zpětná montáž je v opačném pořadí.
- Po demontáži a opětovném podsvícení proveďte montáž krok za krokem stejně jako při demontáži.
Poznámky k různým verzím a souvisejícím článkům
Operační postupy se mohou mírně lišit v závislosti na konkrétním modelu a roku Astra. Níže uvedené odstavce shrnují související zkušenosti z různých zdrojů a článků:
- Drive2 recenze a návody na demontáž palubní desky Opel Astra H - popis kroků a poznámky od majitele vozidla.
- Návody k demontáži a montáži přístrojové desky Opel Astra - s údaji o potřebném nářadí (TORX T20, T40, nástrčný klíč 10, 8, plochý šroubovák).
- Instruktážní videa a návody na demontáž centrálního panelu a dalších částí interiéru, které ilustrují postup krok po kroku.
Praktická poznámka k montáži a bezpečnosti
Po demontáži palubní desky je třeba dbát na správné zapojení konektorů a pojistek, aby nedošlo k poruše systému. Při montáži se vyvarujte nadměrnému zalomení kabelů a nepřetěžujte pojistky.
Vauxhall Astra H Speedometer Removal (Opel)
Tabulka s orientačním pořadím kroků
| Krok | Popis | Nářadí |
|---|---|---|
| 1 | Odpojení baterie a přípravný bezpečnostní postup | Bezpečnostní náčiní |
| 2 | Sundání horního krytu sloupku a odšroubování spodních šroubů | šroubovák, klíč |
| 3 | Demontáž spínače světel a výdechů vzduchu | plochý šroubovák |
| 4 | Uvolnění spodního lemu palubky a demontáž desky | nástrčný klíč, šroubovák |
| 5 | Odpojení konektorů a vyjmutí přístrojové desky | šroubovák |
| 6 | Montáž v opačném pořadí | - |
