Diagnostická zásuvka v automobilu je jakousi branou pro vstup do nitra počítačových systémů implementovaných ve voze. Pro běžného uživatele je k nepotřebě, ostatně i její umístění je mnohdy velmi dobře skryto, ovšem pro servisního technika v autoservisu nebo technika stanice měření emisí je nepostradatelnou záležitostí.

Role a historie diagnostické zásuvky

Diagnostická zásuvka umožňuje připojení diagnostických přístrojů a následnou komunikaci s jednotlivými řídícími jednotkami (tzv. počítači) umístěnými v autě. Po připojení na diagnostickou zásuvku je rázem oblast získaných informací o vozidle a jednotlivých komponentech mnohem širší. Diagnostická zásuvka je zpravidla přítomna ve vozech od devadesátých let 20. století. Z počátku nebyla forma, tvar zásuvky ani datové protokoly nijak standardizovány, takže každý výrobce vozu si zvolil vlastní typ zásuvky, vlastní protokol.

Standard OBD-II (16pin) a volné zásuvky

Volná zásuvka pro normu OBD2 (16pin), určená pro libovolnou následnou montáž. Prodlužovací kabel OBD2 16-pin, samec-samice MECHANIC CABLE 24 - SIXTOL SX2031. Prodlužovací kabel OBD2 s 16-pin koncovkami samec-samice je určen pro praktické usnadnění diagnostických a servisních úkonů na vašem vozidle. Prodlužovací kabel OBD2 pro Thinkdiag, Launch MECHANIC CABLE 26 - SIXTOL SX2032. Kompaktní šestnácti pinový OBD-II prodlužovací kabel je určen usnadnění diagnostických a servisních úkonů u automobilů. Prodlužovací kabel OBD2 s 16 piny samec-samice ukončený 30 cm - SIXTOL SX2034. Prodlužovací kabel OBD2 s 16 piny samice-samec, 30 cm, MECHANIC CABLE 27 - SIXTOL SX2033. Speciální OBD-II 16-pin prodlužovací kabel samice-samec ukončený 30 centrimetrovými kabely vám usnadní diagnostické a servisní úkony na vašem vozidle.

Redukce pro motocykly a specifická vozidla

Redukce 6-pin OBD2 pro moto Kawasaki MECHANIC CABLE 17 - SIXTOL SX2023. Praktická OBD-2 redukce je určena k propojení 6-pinové zásuvky u motorky Kawasaki se standardní 16-pinovou OBD-II zástrčkou. Redukce umožňuje flexibilní a pohodlnou práci.

Redukce 20-pin + 26-pin OBD2 pro vozy Tesla 3, Y (po r. 2019) MECHANIC CABLE 1 - SIXTOL SX2007. Speciální redukce je určena speciálně pro vozy Tesla Model 3 a Model Y vyrobené po roce 2019.

Kompletní sada OBD-II redukcí pro osobní auta MECHANIC CABLE SET 1, 8 ks - SIXTOL SX2005. Univerzální sada OBD-II redukcí je ideálním pomocníkem pro diagnostiku a údržbu široké škály osobních vozidel. Sada obsahuje osm různých konektorů, které jsou kompatibilní s většinou automobilů. Kompletní sada OBD2 redukcí Fiat ECU Scan pro osobní auta MECHANIC CABLE, 6 ks - SIXTOL SX2030. Speciální kompletní sada OBD-II redukcí je určená pro vozy značek Fiat, Alfa Romeo, Lancia, Chrysler, Dodge a Jeep. Kompletní sada OBD-II redukcí pro nákladní auta MECHANIC CABLE SET 2, 8 ks - SIXTOL SX2006. Univerzální sada OBD-II redukcí je ideálním pomocníkem pro diagnostiku a údržbu široké škály nákladních vozidel. Obsahuje osm různých konektorů, které jsou kompatibilní s většinou nákladních vozů.

Specifika některých vozů a potřeba prodloužení

Prodloužení - adaptér pro jednotku DPF Control, do diagnostické zásuvky. U modelu Škoda Octavia II je vzhledem k hluboké konstrukci diagnostické zásuvky instalace zařízení OBD Control obtížná a v některých případech nemožná. Proto doporučujeme použít prodloužení - adaptér OBDII. Většina prodlužovacích kabelů dostupných na trhu bohužel nemá fyzické spojení mezi všemi kolíky konektoru OBDII.

Diagnostické nástroje a vybavení: Smart OBD-II Diagnostický Box a DPF Control

Získávejte okamžitou kontrolu nad komunikací vozidel s Smart OBD-II Diagnostickým Boxem. Tento inovativní nástroj umožňuje rychlou diagnostiku a sledování parametrů vozidel, zajišťující efektivní práci autoopraven a spolehlivé výsledky. Smart OBD-II Diagnostický Box (známý také jako OBD-BreakOutBox) je nezbytným nástrojem pro každou autoopravnu, která se zabývá vlastní diagnostikou vozidel. Tento box zajišťuje efektivní diagnostiku, bezpečnost elektroniky vozidla a monitorování komunikace mezi vozidlem a diagnostickým zařízením. Smart OBD-II Diagnostický Box je ideálním partnerem pro skenovací nástroje, čtečky kódů, monitorovací čtečky nebo datové záznamníky. Automaticky kontroluje jakékoliv abnormality na OBD2 portu způsobené zkratem (např. napájení Pin 16 zkratem na zem), opačnou polaritou a dalšími abnormalitami, které se mohou objevit. Funguje jako detektor protokolu a rozbočovací krabička pro DLC (Diagnostický Linkový Konektor) s dalšími funkcemi! Po připojení tohoto nástroje může technik přepínat, křížit a paralelně propojit rozhraní, aby mohl diagnostikovat, analyzovat, testovat a monitorovat celý testovací proces na vozidle. Má LED diody, které se rozsvítí a zobrazí detekovaný protokol, uzemnění a napětí. Slouží jako zvětšovač DLC (zvětší DLC 5x), prodlužovač DLC (umístí DLC tam, kde je potřeba) a „špion“ (monitoruje aktivitu na každé OBDII vyhrazené datové lince). Monitoruje napětí s displejem a alarmem, který varuje, když napětí klesne pod 12 Voltů nebo stoupne nad 15 Voltů. Připojte kabel OBDII s bateriovými klipsy k SODB. Otočte klíč zapalování do polohy OFF a připojte nástroj k DLC vozu. Připojte bateriový klips k externí baterii (ne k baterii stejného vozu). Pro 12V systém: jednou za 30 sek, když napětí klesne pod 11,8V. Zjišťuje jakékoliv napětí přítomné na pinů určených výrobcem automobilů (č.1, 3, 8, 9,11,12 & 13) a protokolech OBD2.

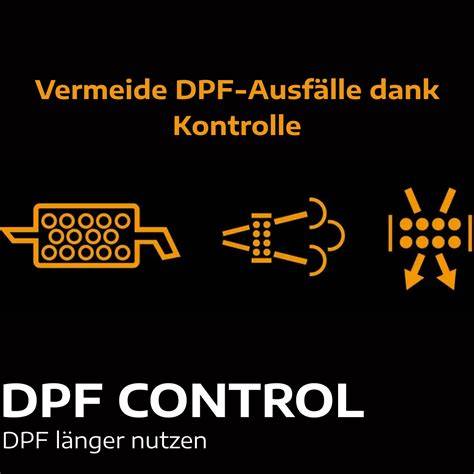

Jednotka DPF control pro zapojení do OBD II portu a kontrolu regenerace, pro dieselová (naftová) vozidla koncernu Volkswagen. DPF Control je zařízení, které se zapojuje do diagnostické zásuvky vozidla a informuje Vás o začátku a konci regenerace filtru částic ve Vašem vozidle ze skupiny Volkswagen. Zařízení umožňuje snížit spotřebu paliva a prodloužit životnost DPF díky jeho správnému provozu. Správná funkce filtru DPF navíc chrání motor i turbodmychadlo. DPF Control během jízdy aktivně komunikuje s řídící jednotkou motoru a hlídá množství částic ve filtru. Když je detekován pokles množství částic, který je synonymem skutečného začátku procesu regenerace, zařízení to signalizuje dlouhým pípnutím a zapne LED, aby informovalo řidiče o právě probíhající regeneraci. Po dokončení regenerace zařízení krátkým zvukovým signálem signalizuje konec procesu vyhoření filtru DPF a zhasne LED. Řidič tak může optimalizovat svou cestu, nepřerušit proces regenerace DPF a tím ušetřit palivo a peníze výrazným prodloužením životnosti dílů výfukového systému. V neposlední řadě lze pozorováním doby nebo vzdálenosti mezi regeneracemi diagnostikovat činnost DPF.

Software, návody a databáze pro diagnostiku

Uživatelská příručka pro autodiagnostiky Ross-Tech VCDS, v češtině. Druhé přepracované vydání. Obsahuje kompletní popisy diagnostiky VCDS určené pro vozidla koncernu VAG (Volkswagen, Škoda, Audi, Seat), vysvětlení všech diagnostických funkcí programu VCDS. VIS (Vag Info System) - online databáze diagnostických postupů pro vozidla koncernu Volkswagen, Audi, Seat a Škoda. Pro většinu řídicích jednotek jsou zde zpracovány návody pro kódování, přizpůsobení, základní nastavení a nastavení konfigurací. U motorových jednotek jsou popsány kontrolní postupy, například kontrola snímače hmotnosti nasávaného vzduchu nebo snímačů pedálů apod. Uživatel se tak snadno dozví např. správné otestování plnicího tlaku, nastavení servisních intervalů nebo přizpůsobení klíčků k zapalování.

Bez zakoupení licence funguje databáze VIS v DEMO režimu, kde jsou číslice nahrazeny znakem X a slouží pro přehled funkcí a pokrytí vozidel a jednotek. Důležité upozornění: Podpora VIS 6.5 offline byla ke 30.9.2021 ukončena. Nadále funguje informační systém VIS online, který obsahuje mnohonásobně více informací a dynamičtěji se vyvíjí. Využívání VIS online je pohodlné i v terénu, kde si lze vytvořit přístup k internetu například pomocí hotspotu vytvořeného chytrým telefonem. VIS online je dostupný přímo na adrese: diagnostics.vis4vag.com/cs. Přihlašovací údaje jsou shodné s údaji Vašeho uživatelského účtu u nás. Alternativně lze používat speciální prohlížeč VIS online, který si přihlášení pamatuje za Vás a je sestrojen přímo pro prohlížení systému VIS online. Pokud nechcete kupovat aktualizaci a Váš instalační balíček obsahuje ještě starý VIS 6.5.

Praktické poznámky a kompatibilita

Redukce diagnostického kabelu vozidel Škoda Favorit r.v.94-95. Redukce určena pro připojení kabelu OBD-16 PIN k vozidlům Škoda Favorit MR 94-95. Redukce se jednoduše připojí k OBD kabelu a dále do vozu.
