Dobíjecí napětí alternátoru a jeho vliv na Citroën: praktický průvodce měřením a řešením problémů

Na základě rozsáhlého čtení diskuzních příspěvků a zkušeností uživatelů se zaměříme na to, jaké napětí očekávat na regulátoru, na výstupu alternátoru a na baterii, a jak lépe diagnostikovat problémy s dobíjením ve vozidlech Citroën a souvisejících značek.

Co ovlivňuje dobíjení a pro napětí kolísá

Jde o to, o kolik napětí klesne kvůli diodám, úbytkům na kabelech a teplotám. Ony různé diody v alternátoru a úbytky na kabeláži udělají svoje a napětí klesne. Zvlášť u AGM či gelových baterií se proměnlivost napětí projevuje výrazněji. Když nabíjím baterku na stole, tak mám nabíječku nastavenou na 14,2 V a baterka si na začátku vezme kolem 10 A a postupně proud klesá až k nízkým desítkám miliampér. Je třeba dávat pozor, že olověný akumulátor se v principu nabíjí napětím a ne proudem.

Napětí na baterii během provozu s vypnutými spotřebiči bývá kolem 13,6-13,8 V; při zapnutých spotřebičích (světla, klima, vyhřívání oken) klesá a u některých systémů může dosahovat i nižších hodnot. U baterií s větší kapacitou se doba zatížení a klidová spotřeba odráží na stabilitě napětí. Teploty a zátěž motoru ovlivňují budicí napájení regulátoru a tím i výstupní napětí alternátoru.

Jak testovat a co sledovat při měření

Nejjednodušší diagnostika začíná měřením napětí na baterii při různých stavech:

• klidový stav, motor vypnutý: napětí okolo 12,6 V pro dobrou baterii;
• po nastartování a volnoběh: napětí by mělo být kolem 13,5-14,5 V;
• při zvýšené zátěži (světla, vyhřívání, klimatizace): napětí by mělo zůstat nad 13,5 V, ideálně 14 V a výše;
• pokud napětí klesá pod 13 V při zátěži, by měla být podezření na špatný regulátor, špatné propojení nebo vadné diody v alternátoru.

Často se objevuje konzistentní problém, že i po výměně regulátoru napětí kolísá a nelze dosáhnout stabilní dobíjecí hodnoty. Zároveň se zaznamenávají extrémní hodnoty (např. až 15-15,3 V na akumulátoru při volnoběhu) u některých systémů řízení dobíjení, zvláště pokud jsou integrovány s BSI/JJ systémy a COM link.

Možné poruchy a jejich detekce

Některé nejčastější příčiny kolísání dobíjení:

• špatné kontakty na silových spojích mezi alternátorem a baterií (zkorodované nebo povrchově zoxidované spoje, špatné dotykové plochy);
• vada diodového můstku v samotném alternátoru; diody mohou být poškozené, což způsobí nestabilní výstup napětí;
• vadný regulátor (buzení alternátoru) - buzení může být řízeno ŘJ palubní desky či BSI; pokud regulátor selže, napětí se buď zvedá, nebo klesá nadměrně;
• informovaná komunikace mezi alternátorem a řídicí elektronikou vozidla - chybná nebo nekonzistentní komunikace může vést k nesprávnému řízení dobíjení;
• začínající problém s kabeláží (přerušené či zkratované vodiče, kontakt šířící se teplem);
• starší baterie s vysokou klidovou spotřebou, která vyžaduje vyšší nabíjecí napětí pro plnou dobití;
• nízká teplota snižující efektivitu nabíjení a měnící proudový profil.

Praktické tipy pro Citroën a podobné vozy

Nejprve zkontrolujte napětí na baterii při zapnuté elektřině a při vyšší zátěži. Dále zvažte následující kroky:

• osvětlete si silové spoje: očistěte kontakty a dotáhněte šrouby vedoucí k baterii, alternátoru a kostře;
• zkontrolujte napětí na samotném alternátoru při provozu - měření na alternátoru může potvrdit, zda regulátor správně reaguje na zatížení;
• zvažte výměnu diod či můstku v případě podezření na jejich opotřebení;
• pokud máte možnost, proveďte zátěžový test alternátoru, ideálně s využitím diagnostických prostředků, a sledujte napětí při průběžném zatížení (např. vyhřívání, klimatizace, světla);
• při dlouhodobém stání vozu zvažte klidovou spotřebu - u moderních systémů může být náročné dosáhnout 100% nabití bez dostatečného dobíjení; proklamované klidové odběry v řádu desítek až stovek mA mohou vést k vybití baterie během zimy.

Typické hodnoty a doporučené praxe

Ideální nabíjecí napětí při běžném provozu a teplotním prostředí bývá v rozmezí 13,8-14,4 V. U některých moderních regulátorů může být nastaveno až kolem 14,7 V, což zajistí rychlejší dobití AGM baterií, ale nemusí být vhodné pro každou baterii - v některých případech může dojít k nadměrnému volnému plynování nebo k rазnutí elektrolytu. Při vyšší teplotě a vysoké zátěži se zátěžové napětí může odchýlit směrem dolů, ale mělo by zůstat v rozumném rozsahu pro udržené nabití.

Pokud napětí na baterii klesá s přibývajícím zatížením, a to i při relativně novém regulátoru, je vhodné prověřit diody a možný zkrat v uzemnění, dále zkontrolovat budicí vedení mezi alternátorem a BSI/ŘJ. V některých případech bývá buzení řízené ŘJ palubní desky, a tedy i samotné alternátorové řízení může mít vliv na stabilitu nabíjení.

Často kladené otázky

Jaký má být ideální stav napětí na baterii při volnoběhu a při vyšších otáčkách? - Při volnoběhu napětí na baterii bývá kolem 13,6-13,8 V; při vyšších otáčkách a zátěži může být 14,0-14,5 V nebo i více, v závislosti na nastavení regulátoru a kapacitě baterie.

Co dělat, když svítí kontrolka dobíjení a napětí kolísá? - Zkontrolujte hlavně spoje a kabely mezi alternátorem a baterií, dále zvažte kontrolu diod a regulátoru, a pokud možno proveďte zátěžový test, abyste zjistili, zda regulátor a diody fungují správně.

Je možné diagnostikovat problém přímo bez demontáže alternátoru? - Ano, některé problémy lze identifikovat měřením napětí na baterii a na samotném alternátoru ve vozidle, ale u podezření na vadné diody bývá často nutné demontovat alternátor pro detailní kontrolu.

Možnosti zlepšení a opravy

1. renovace kontaktů a kabeláže mezi alternátorem a baterií, kontrola kostry a spojů k motorovému bloku;
2. kontrola a případná výměna diod v altíku (diodový můstek) a propojovacích vodičů;
3. kontrola buzení - buzení z ŘJ a případná úprava pro správný proud; v některých sestavách kontrole buzení může být vyžadováno resetování nebo diagnostika ŘJ;
4. zvážení výměny altíku za novější model s odpovídajícím proudovým výkonem a kompatibilitou s BSI/ŘJ;
5. při specifických bateriích (AGM, gel, atp.) nastavení nabíjecího napětí dle výrobce baterie a doporučení výrobce vozidla.

V diskuzích se objevují i praktické rady: zajištění ukostření alternátoru k motorovému bloku Cu pleteným pásem a kontrola napěťových proudů po celé trase, včetně kosterních spojů. Často se připomíná, že budicí napájení alternátoru vzniká i z vybudění ŘJ, a proto je důležité sledovat, zda napětí v systému odpovídá provozním požadavkům a zda nedochází k nadměrnému zatížení některých částí systému.

Možnosti zobrazení a vizualizace (doplnění pro informativnost)

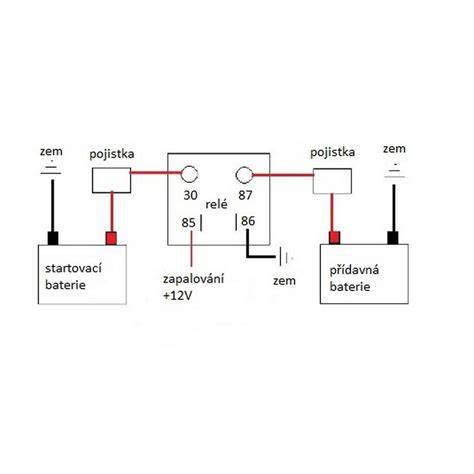

Pro lepší pochopení je vhodná schémata znázorňující proudový tok od alternátoru k baterii a dál k zemi, včetně budicí smyčky a ŘJ.

Video znázorňuje, jak funguje trojfázový můstek, buzení a vliv napětí na baterii při různých zátěžích.

Tabulka s typickými hodnotami (přehled)
