Automobilová diagnostika - popis el. Také Vás někdy překvapí v technické dokumentaci nějaká drobnost, která není nikde uvedena, je všeobecně zažitá, ale Vy vlastně netušíte o co jde? Jedním takovým příkladem jsou čísla svorek v automobilu. Při čtení elektrických schémat se vyskytují u kabelových vedení nebo na kontaktech jednotlivých prvků normalizované čísla nebo písmena mluvící za vše. 33fsvorka elektromotoru (2. 33gsvorka elektromotoru (3. 33hsvorka elektromotoru (4. CAN-HCAN-Ldatová sběrnice mezi řídícími jednotkami hnacího ústrojí (motor, autom. RCvstup řízení dobíjení - připojení PCM. Méně časté zapojení je 4pinové dle obrázku výše. Dalším typem přerušovačů směrových světel jsou bimetalové. Dalším typem přerušovačů směrových světel jsou elektronické kovové od výrobce Cargo, Gebe,.... Hlavní části, princip zapojení podle systému Bosch. Orientace ve schématu zapojení el. výzbroje traktoru. (Spínací skříňka, jištění). Jištění a ochrana elektroinstalace vozidel proti zkratu. Je nutné opět zdůraznit, že je pro opraváře nezbytné znát dobře základní pojmy o elektřině, elektrickém zařízení a zejména bezpečném zacházení s ním. s pasivními i aktivními elektrickými a elektronickými součástkami. řídící jednotky, ovládače - akční členy apod. Rovněž je nutné znát a vědět, jak se projevuje Lenzův zákon o samoindukci. až 100 x větší elektrické napětí.) Samoindukce se např. úspěšně využívá v elektrickém zapalování zážehových motorů. Nejdůležitější je alespoň vědět, jak s uvedenými součástkami a částmi elektrického zařízení můžeme zacházet, abychom tyto části nepoškodili, i když přímo na tomto zařízení nic neopravujeme. Stačí např., aby se při nešetrném vysokotlakém mytí dostala voda do konektorů. Elektrické vybavení a instalaci vozidel, proto čistíme technickým benzinem (čistícím sprejem) a před tlakovým mytím zabalíme všechny spoje a el. agregáty např. do polyetylenové folie .
Při většině oprav a pečovatelských zásahů se totiž obvykle nemůžeme vyhnout manipulaci s elektrickým zařízením. I když je např. nutné jenom očistit a umýt stroj, traktor či jiné motorové vozidlo nebo provést čistě mechanickou opravu, musíme rozpojit a znovu po opravě propojit vodiče elektrického proudu. Obr. Praktické zkušenosti z opraven a servisů uvádějí, že asi 60 % poruch elektroinstalace je způsobeno poškozením konektorových spojů. Je proto naprosto nezbytné základní montážní dovednosti a znalosti procvičit na náhradních dílech a potom na dobře přístupných místech. Jinak můžeme snadno způsobit značné problémy, poškození nebo i zničení poměrně drahých elektronických součástí. Před rozpojováním všechny rozpojované části elektroinstalace nejdříve z vnějšku očistíme - technickým benzinem, lihem, nebo čistícím sprejem. Před rozpojením části vzájemně označíme stejnými visačkami, např. nebo si nakreslit plánek. Obr. 2 Sady izolovaných konektorů, oček a návleček. Obr. Konektor plochý („nožový“), zásuvka a zástrčka. Dále je nutné si hned v úvodu uvědomit: to co u staršího stroje či vozidla bez elektroniky se může ještě obejít bez následků, může způsobit u nového stroje např. vlivem samoindukce i zničení některé elektronické řídící jednotky. Obdobně při nedodržení zásad výrobcem určeného způsobu odpojení akumulátoru nebo alternátoru. Dále např. jeho neodborné nabíjení přímo ve vozidle nabíječkou, která nemá elektronickou stabilizaci napětí. Někteří výrobci podmiňují např. předběžným připojením obyčejné 9V baterie. (Mikroprocesory a jejich sítě - CAN Bus pracují nejčastěji s napětím 0 - 5 V). po dobu jeho odpojení při opravách. Tím se zamezí např. Rovněž nebezpečí úrazu elektrickým proudem hrozí u elektronických systémů vybavených kondenzátory. Je to např. elektronické zapalování, výbojkové světlomety (85 V pracovní napětí, 10kV zapalovací napětí) a také elektronické řídící jednotky. Vždy je nutné po vypnutí vyčkat podle kapacity kondenzátoru od 0,5 minuty až 15 minut, než se kondenzátory samovolně vybijí. Respektování těchto pokynů výrobce stroje nebo vozidla v uvedených v originálních manuálech („Návod k obsluze“; „Dílenská příručka“) je tedy naprosto nezbytné. oprávněním (certifikátem) na danou elektroniku. Speciálně je pro oblast tzv. Základní bezpečností zásady dle vyhlášky č. 50/1978 Sb., o odborné způsobilosti v elektrotechnice, ve znění pozdějších předpisů, jsou uvedeny v „T1. Elektrická energie a její praktické využití - základní pojmy“. Spolehlivost elektronických součástí a prvků elektrického zařízení motorových vozidel, traktorů, samojízdných zemědělských strojů při správném zacházení je velmi vysoká. Poruchovost elektroniky činí v průměru asi pouhé 1 % všech závad. Z tohoto 1 % připadá 60% závad elektroniky na konektorové a ostatní spoje. Poškození kontaktů např. (zkoušečky, multimetru apod.). nějaký čas po opravě a potom se obtížně hledá. Před spojením konektorů je nutné je prohlédnout, vyčistit vyfouknutím stlačeným vzduchem nebo plynovým sprejem a ošetřit přípravkem na čistění a konzervací kontaktů např. U konektorů, které jsou ohroženy vniknutím vody, paliva nebo oleje apod. musíme je proti tomu vhodně a dobře zabezpečit. Jedná se obvykle o konektory zapouzdřené ve vodotěsných pouzdrech. Zjištěné netěsnosti jinak zcela funkčních konektorů např. utěsníme pružným (silikonovým) tmelem. Další z možností je navlečení smršťovací hadičky - smršťovací bužírky, která se po ohřevu horkovzdušnou pistolí (obvykle na 100 až 135° C) smrští a dotěsní. např. jednotlivých řídících systémů např. EHS - elektrohydraulické systémy a jejich propojení např. např. Základní principy zapojení elektrické instalace motorových vozidel, traktorů a zemědělských strojů jsou ustálené podle zemí. Systém je mj. charakteristický jednovodičovým zapojením, druhým vodičem je ve většině případů tzv. kostra. Funkci kostry plní kovové části stroje nebo vozidla. stejnosměrný proud. Ukostřen bývá obvykle mínus pól. napětí v současnosti bývá nejčastěji 12 V. v tom případě 14 V. alternátorem /14 V/ a akumulátorem /12 V/). jmenovité napětí 6 V - provozní 7 V. Pro svoji ohebnost a odolnost proti lámavosti při otřesech a vibracích, se používají v tzv. autoelektrice měděné lankové vodiče. Proudová trvalá zátěž bývá obvykle do 5A/mm2 průřezu měděného lankového (svazkového) vodiče. Pro krátkodobé zatížení (např. Spoje a připojení vodičů se obvykle provádí pomocí konektorů (nožových spojů). návlečkami nebo jsou v plastovém pouzdře. pouzdře, většinou vodotěsné. se šroubovými svorkami. Jinak ještě např. pro přípojná vozidla. se v plechovce na elektrickém vařiči). použít i elektrickou pájku. Nelze spolehlivě (tj. Rovněž vlastní konektory jsou obvykle pocínované nebo stříbřené. spoje obvykle zlacené. Obr. Obr. Ke konektoru musí být dokonale vodivě spojen lankový vodič a současně zachycena v konektoru i izolace. Jinak je nebezpečí uklepání a ulomení vodiče působením otřesů a vibrací. Před spojením kontakty, jak již bylo uvedeno, vždy čistíme čističem kontaktů, např. Kontaktolem a následně šroubové konektory ještě konzervujeme konzervačním přípravkem - např. WD 40 apod. Ještě předtím je nutné navléci obvykle smršťovací bužírku, krycí pouzdra, silikonové návlečky apod. Šroubové svorky pečlivě dotáhneme. V elektronických obvodech je nutné spoje i u konektorů pájet. trubičkový pájecí cín. kalafunu nebo speciální tavidlo pro pájení elektroniky. používat tzv. převařenou kyselinu solnou se zinkem, tj. Přebytečný cín zejména na plošných spojích odsáváme odsávačkou. izolace je obvykle jednoplášťová z PVC. - u nás pro barevné rozlišení platí oborová norma ONA 30 4505. a kryty - podle originálního provedení výrobce. svazují pomocí bužírky do svazků, tzv. stromečků. Zvlášť pečlivě musíme zajistit kabely proti jakémukoliv poškození a uvolnění u těch částí obvodů, které nejsou jištěny pojistkou. A kde to je, to musíme skutečně a jistě vědět!Jedná se o obvody zdrojů - k elektrickému spouštěči a ve většině případů také propojení alternátoru s akumulátorem. Jen výjimečně je mezi alternátorem a akumulátorem např. 120-160 A silná pojistka. V tom případě má alternátor tyristorové jištění proti přepětí. U starších alternátorů, pokud dojde za chodu alternátoru k přerušení spojení s akumulátorem a spotřebiči elektrického proudu, tak v tom okamžiku následkem samoindukce elektrické napětí mžikově stoupne např. až na 110 V a obvykle zničí diody v alternátoru.Rovněž obvod elektrického zapalování není jištěn pojistkami. Totéž platí pro části elektrického obvodu před pojistkami. Musíme mít také vždy na paměti, že pojistky jsou obvykle až za spínací skříňkou a někdy až za příslušným spínačem. Všude v těchto částech, které nejsou jištěny pojistkou hrozí např. při prodření izolace a následném zkratu na kostru požár stroje nebo vozidla. Následky takovéto závady v elektrické instalaci, která pak způsobí požár, mohou mít i katastrofální důsledky pro vozidlo, stroj a jejich okolí!!! Rovněž při svářečských pracích velmi pečlivě předem zajistíme, aby nemohlo dojít k poškození izolace nebo jiných částí elektrické instalace. Při elektrickém svařování musí být zcela odpojen nejen alternátor, ale také všechny řídicí jednotky elektroniky vozidla nebo stroje! Poškozené svazky vždy nahradíme nejméně ve stejné tj. originální kvalitě. Není přípustné opravovat elektrickou instalaci jen provizorně (např. poškozenou izolaci jen izolační páskou nebo obnovovat spoje pouhým skroucením vodičů do sebe apod.)! základní orientaci v jednoduché tzv. spínací skříňky „Bosch“. zásuvky elektrické instalace přívěsu. znalostí elektroniky. Je patrný přechod od analogových systémů k digitálním (číslicovým). se používá multiplexní tj. elektronickými řídicími jednotkami a řízenými agregáty. příslušných řídících jednotek jsou propojeny datovou sběrnicí např. U přípojných strojů se používá podobný systém ISO-Bus. jednotek. Obr. 12, str. 4 kanálových digitálních osciloskopů. testery, specializované pro určitá vozidla a stroje. Obr. Zapojení spínací skříňky "Bosch": 30 - (větší svorka) přívod baterie případně přes ampérmetr; 30 - (slabší svorka) denní spotřebiče připojené bez zasunutého klíčku: brzdová světla, houkačka, autorádio, maják, zásuvka montážní lapmy, zapalovač stropní světlo. Po zasunutí klíčku v poloze 0 - jsou připojendy denní spotřebiče: 15 - zapalování, spínač spouštěče, žhavení; 54 - kontrolní žárovka nabíjení, směrová světla, couvací světla, stěrače, větrání apod. V poloze 1 jsou dále pod napětím svorky 57 - parkovací světla, 58-obrysová, koncová a mlhová světla, osvětlení RZ; v poloze 2-56a - dálková světla; v poloze 3-56b - tlumená světla. Obr. Obr. Součástky, nářadí a měřicí přístroje pro opravy elektrického zařízení traktoru, automobilů a zemědělských strojů najdete např. Obr. Obr. Osazení žárovek - Zetor Forterra 100, 110,120,130,140 /2013 [9]Při výměně žárovek dbáme na pečlivé očistění a konzervaci kontaktů (např. Kontaktolem). Zejména halogenové žárovky předních světlometů nesmíme na povrchu baňky znečistit, tj. ani brát přímo do rukou - je nebezpečí přehřátí skla baňky žárovky a prasknutí v místě znečistění. Pokud mohlo dojít při manipulaci k znečištění - umyjeme je lihem. Obr. Jak budete postupovat při mytí např. systémech vybavených kondenzátory tj. např. ze zapojení spínací skříňky Bosch! Kde je zejména velmi důležitá ochrana vodičů proti prodření? Popište správné zapojení spínací skříňky podle systému Bosch! Podle schématu elektrického zařízení traktoru popište např. [1] Motejl, V., Hořejš, K. a kol.(2004): Učebnice pro řidiče a opraváře automobilů. [3] Anglické názvosloví: ECU*, EDC*, ABS*, EHS*, CAN-Bus*, OBD* - [online]. [2013-11-15]. [4] Kulhánek, J. (1964): Opravy traktorů. [5] Šťastný, J., Remek, B. (1997): Autoelektrika a autoelektronika. T. Malina, Praha, 276 s. [6] Heřmánek, M., Hliněný, M. (1978): Motorová vozidla. [7] Mechanizace zemědělství č. [8] [online]. [2013-11-15]. [9] Forterra-3A-2013-CZ.pdf. [online]. [2013-11-15]. Tento web používá soubory cookie. Dalším procházením tohoto webu vyjadřujete souhlas s jejich používáním..

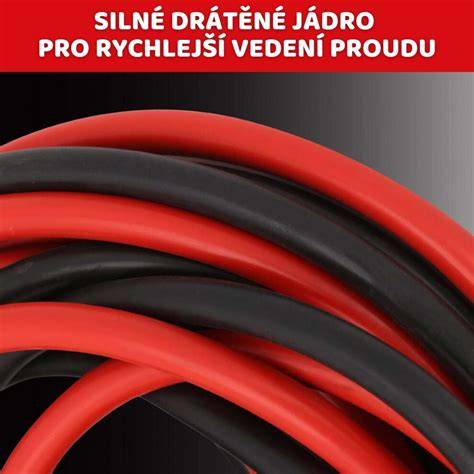

Startovací kabely: Správný postup, díky kterému nenapácháš škody! Startovací kabely jsou silné vodiče zakončené kovovými svorkami - často označované jako kleště. Jejich úkolem je dočasně propojit vybitou baterii ve vašem autě s plně nabitou baterií v jiném vozidle. Přes kabely se přenese dostatek energie na to, aby motor naskočil. Na trhu existují různé typy kabelů - liší se délkou, tloušťkou vodičů, typem svorek i maximálním proudem, který jsou schopny přenést. Výběr vhodných kabelů si probereme podrobně v další části článku, ale už teď platí jedno pravidlo: lepší silnější než slabší. Při výběru se vyplatí věnovat pozornost několika parametrům. Nezapomeňte - čím kvalitnější kabely máte, tím rychleji a bezpečněji auto nastartujete. U levných a slabých variant se často stává, že „to prostě nejde“. Pokud si nejste jistí, jaké startovací kabely vybrat právě pro své vozidlo, mrkněte do naší nabídky na Fixito.cz - najdete tam osvědčené modely pro běžná osobní auta i silnější varianty pro náročnější podmínky.
Správné zapojení startovacích kabelů je základ úspěšného startu - a také bezpečnosti. Pokud kabely připojíte špatně, může dojít nejen k poškození baterie, ale i elektroniky vozidla. Není se ale čeho bát. 1️⃣Přistavte vozidla a připravte se. Postavte obě vozidla co nejblíže k sobě, ale tak, aby se vzájemně nedotýkala. Vypněte zapalování, světla i veškerou elektroniku. 2️⃣Připojte červený kabel (plusový). Vezměte červený kabel a jeden jeho konec připojte na kladný pól ( + ) vybité baterie. 3️⃣Připojte černý kabel (mínusový). Nyní vezměte černý kabel. Jeden konec připojte na záporný pól ( - ) baterie pomocného vozidla. Druhý konec nepřipojujte na baterii vybitého auta, ale na tzv. 4️⃣Nastartujte pomocné vozidlo. 5️⃣Nastartujte vozidlo s vybitou baterií. Zkuste nastartovat vůz, který měl vybitou baterii. Pokud se motor okamžitě nerozběhne, počkejte chvíli a zkuste to znovu. 6️⃣Odpojte kabely v opačném pořadí. Po úspěšném startu je třeba kabely odpojit v opačném pořadí, než byly připojeny.
Při připojení startovacích kabelů je důležité dodržet správné pořadí a být pozorný. S tímto postupem už víte, jak správně zapojit startovací kabely i co je to kostra auta. Gratulujeme! Pokud se vám podařilo nastartovat pomocí kabelů, udělali jste první důležitý krok. Teď ale přichází druhá část - dát baterii šanci se opět dobít a zjistit, zda vůbec ještě stojí za záchranu. Po úspěšném startu nechte motor běžet minimálně 15-20 minut, ideálně déle. Pokud je to možné, vydejte se na delší projížďku mimo město, kde motor pracuje v klidnějším režimu.
Některé baterie, zvláště ty starší nebo poškozené, se už po vybití nedokáží plně zregenerovat. I když auto nastartuje a chvíli funguje, baterie si nemusí udržet dostatečné napětí. Pokud chcete mít jistotu, že se baterie plně dobije, doporučujeme připojit autobaterii k nabíječce. Pokud máte podezření, že se situace s vybíjením bude opakovat, určitě doporučujeme navštívit servis nebo specializovanou prodejnu autobaterií. Auto se chová nestandardně - např. Baterie je srdcem každého auta - a když selže, může vás nechat na holičkách v tu nejnesprávnější chvíli. I když startovací kabely dokážou vyřešit spoustu nepříjemných situací, nejlepší je samozřejmě předcházet tomu, aby k výpadku baterie vůbec došlo.
Startovací kabely: Tahle otázka je častá a pochopitelná - ale je důležité říct, že připojením startovacích kabelů auto „nenabíjíte“ v klasickém slova smyslu. Kabely slouží k tomu, aby okamžitě dodaly dostatek energie ke startu. Takže pokud se ptáte, jak nabít auto přes kabely, odpověď zní: nedá se to udělat do plného nabití. Po úspěšném nastartování je nutné buď delší jízda, nebo připojení na klasickou nabíječku. Kostra auta je kovová část karoserie nebo motorového prostoru, která slouží jako uzemnění elektrického systému vozidla. Připojením na kostru auta - například na šroub, držák motoru nebo jinou holou kovovou část - zamezíte nebezpečným výbojům v okolí baterie. Navíc zajistíte lepší rozložení napětí. Běžná osobní auta fungují na 12V systému, ale některé dodávky, nákladní vozy nebo pracovní stroje využívají 24V baterie. Především je nutné použít startovací kabely určené přímo pro 24V systém. Zároveň by i pomocné vozidlo mělo disponovat stejným napětím, tedy rovněž 24 volty. Pokud si nejste jisti správným postupem nebo si nedokážete ověřit parametry baterie, je lepší obrátit se na odbornou pomoc - například asistenční službu.
I když se na první pohled může zdát, že za nenastartováním auta stojí vybitá baterie, ne vždy je to skutečný důvod problému. Například pokud ani po správném zapojení kabelů a delším čekání auto nejeví žádné známky života, nebo se po otočení klíčku ozývá pouze slabé cvaknutí bez snahy o roztočení motoru, pravděpodobně bude problém hlubší. V takovém případě může být příčina v některém z klíčových komponentů, jako je startér, alternátor, elektroinstalace nebo pojistky. Pokud si nejste jisti, doporučujeme neexperimentovat a nechat vůz zkontrolovat v servisu. Vybít si baterii může každý - a rozhodně to neznamená, že byste byli špatný řidič. Důležité je zachovat klid, mít správné vybavení a vědět, jak postupovat. Nebojte se - může to vypadat složitě, ale s trochou cviku a chladnou hlavou to zvládnete levou zadní. Pokud ještě nemáte své startovací kabely nebo zkuste zvážit startovací powerbanku jako praktickém záložním řešením. A v případě, že chcete být na podobné situace lépe připraveni, určitě doporučujeme vědět i jak správně připojit autobaterii k nabíječce. Tento web používá soubory cookie. Dalším procházením tohoto webu vyjadřujete souhlas s jejich používáním..
