Zapojení elektroinstalace přívěsného vozíku je klíčové pro bezpečnost na silnici a musí být dodrženo podle normy ČSN 30 4450 (ISO 1724). Správné zapojení zásuvek zajišťuje fungování světel vozíku a vyhovuje zákonným požadavkům. V naší nabídce najdete hotové kabelové svazky, zásuvky a adaptéry vhodné pro většinu osobních i užitkových vozidel.
Hlavní typy zásuvkových systémů
Nejběžnější jsou tři možnosti zapojení: Vozidlo 7 PIN zásuvka - přívěs 13 PIN zásuvka; Přívěs 7 PIN zásuvka - vozidlo 13 PIN zásuvka; Anglický přívěs 2x7 PIN zásuvka - vozidlo 13 PIN zásuvka. 7pólová zásuvka (ISO 1724) je standardní volba pro přívěsy a nosiče kol - přenáší základní světelné funkce: pravý směrový ukazatel (blinkr) a levé obrysové světlo. 13pólová zásuvka rozšiřuje funkcionalitu o samostatné napájecí větve a řadu dalších signálů.
Reduktory a kompatibilita
Pokud má vozidlo jednu verzi zásuvky a přívěs druhou (např. auto 7 pólů a přívěs 13 pólů), lze použít adaptéry 7→13 nebo 13→7. Adaptéry přenášejí pouze kompatibilní funkce - nedostatečný průřez vodičů vede k zahřívání a poklesu napětí, neizolované spoje korozi a zapojení bez relé pro trvalé napětí může způsobit vybíjení autobaterie.
Praktické použití a volba
Volba mezi 7pólovou a 13pólovou zásuvkou závisí na tom, jaké funkce od přívěsu očekáváte. Pro běžné přívěsy postačí 7pólová zásuvka; pro obytné přívěsy, karavany nebo pokud potřebujete trvalé napájení či couvací osvětlení, je vhodná 13pólová zásuvka.
Schéma a instalace podle normy
Zapojení je dáno normou ČSN 30 4450 (ISO 1724) a musí být dodrženo, aby bylo možné si připojit jakýkoliv vlek se správným zapojením a vše fungovalo jak má. Zajišťuje správné fungování světel vozíku, což je povinné podle zákona. Zásuvky a zástrčky pro přívěsné vozíky mají standardizované zapojení a vedou se podél rámu vozíku. Spojte příslušné vodiče s konektory na světlech (např. pravý a levý směrový ukazatel) a dodržení těchto kroků zajistí bezpečnou a funkční elektroinstalaci.
Elektrické součástky a jejich funkce
- 7pólový systém (ISO 1724) - základní funkce světel a ukazatelů.
- 13pólová zásuvka - rozšířené výstupy pro napájení a další signály.
- Adaptéry 7→13 a 13→7 - zajišťují kompatibilitu při kombinaci různých zásuvek.
- Správné dimenzování kabeláže a kvalitní izolace - zabránění poškození únavou materiálu a vlhkostí.
Praktická reference a popis produktu
Tento elektro kabel k přívěsnému vozíku s délkou 3,0 metru a 7-žilovou konfigurací slouží jako spolehlivé propojení mezi tahovým vozidlem a přívěsem. Kabel je vybaven dvěma 7-pólovými vidlicemi (zástrčkami), což odpovídá standardnímu zapojení pro moderní přívěsy a karavany. Díky délce 3,0 metru je možné pohodlně propojit i vozidla s delším rozvorem či přívěsy dále od zadního nárazníku bez napětí vodičů. Při výběru je důležité ověřit kompatibilitu s typem konektoru na vašem vozidle. Standardní 7-pólový systém (ISO 1724) je nejčastější u osobních automobilů a dodávek, ale vždy doporučujeme porovnat počet pinů a rozložení v zásuvce. Při montáži je nutné dbát na to, aby kabel nebyl vystaven přímému tření o karoserii nebo pohyblivé části podvozku.
Často kladené dotazy a tipy pro instalaci
- Kontrola stavu zásuvek a konektorů na vozidle i přívěsu před montáží.
- Použití kvalitního elektro kabelu s 7 vodiči pro plnou funkci světelné signalizace.
- Pokud není jisté schéma zapojení pro konkrétní model, vyhledejte odbornou konzultaci nebo manuál vozidla.
- Dodržení správného průřezu vodičů a izolace minimalizuje riziko zahřívání a koroze.
- Uniknoutu nadměrnému mechanickému namáhání a tření o karoserii zajistí dlouhou životnost kabeláže.
Technické specifikace
| Počet vodičů | 7 |
|---|---|
| Délka kabelu | 3,0 m |
| Typ konektoru | 7-pólová vidlice (zástrčka) |
| Počet konektorů | 2x |
| Určení | Propojení přívěsného vozíku |
Praktické doporučení pro instalaci
Správné zapojení elektroinstalace přívěsného vozíku je klíčové pro bezpečnost na silnici. Zajišťuje správné fungování světel vozíku a dodržuje zákonné požadavky. Před montáží zkontrolujte stav původních konektorů a ujistěte se, že jsou čisté a pevně uchycené. Kabel musí být umístěn tak, aby nebyl vystaven nadměrnému tření o karoserii či pohyblivé části podvozku. Pro kompletní montáž využijte hotové kabelové svazky, zásuvky a adaptéry vhodné pro většinu vozidel.

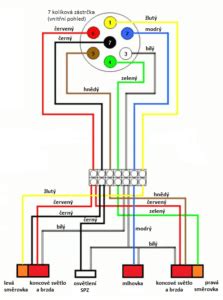

How to wire a 7 Pin Trailer Plug | wiring diagram
